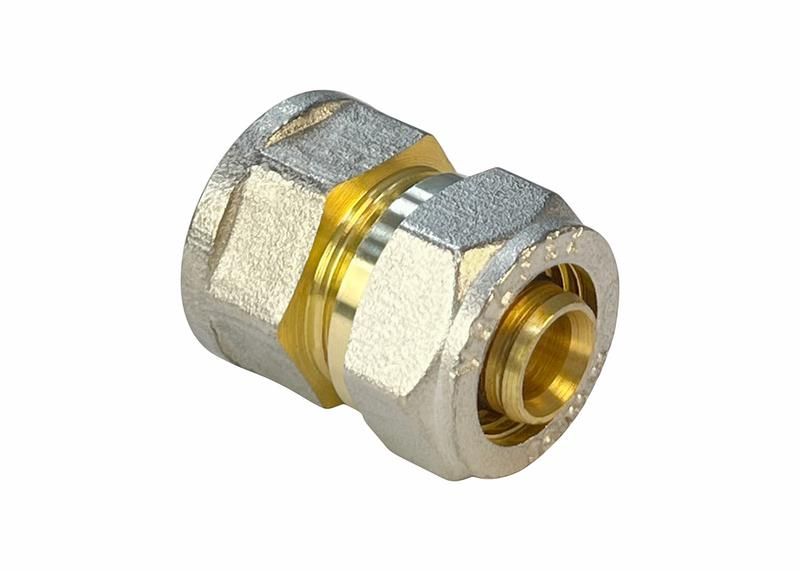

Соединитель обжимной с переходом на ВР20х1/2дюйм (240/15) VALFEX VF.302.N.020012

Соединитель обжимной с переходом на внутреннюю резьбу 20 мм на 1/2 дюйма (240/15) от бренда VALFEX предназначен для надёжного соединения труб из мягких материалов (например, полиэтиленовой трубы) с оборудованием, имеющим метрическую или дюймовую резьбу. Артикул vf.302.n.020012 обеспечивает герметичный переход между системами с разными типами крепления.

Назначение и область применения

Этот переходник используется там, где необходимо подключить гибкий шланг или трубу диаметром 20 мм к устройству с внутренней резьбой 1/2 дюйма. Подходит для систем водоснабжения, пневматики, гидравлики и автоматизации. Часто применяется в промышленном оборудовании, на конвейерах, в насосных станциях и устройствах с частой заменой трубопроводов.

Технические характеристики

• Материал: латунь - устойчив к коррозии, долговечен, совместим с водой, маслом и воздухом;
• Обжимная сторона: внешний диаметр трубы до 20 мм (для мягких труб, например, PE, PTFE);
• Резьба: внутренняя, 1/2 дюйма (NPT или ISO 228/1 - совместима с большинством европейских и американских фитингов);
• Форма: односторонний переходник - обжим с одной стороны, резьба с другой;
• Артикул: vf.302.n.020012 - соответствует серийному номеру VALFEX для этой модели.

Совместимость и монтаж

Подходит для установки на трубы из полиэтилена, полиуретана и других мягких термопластиков. Для монтажа требуется обжимной инструмент - зажимное кольцо плотно фиксирует трубу за счёт деформации. Перед сборкой проверьте, что наружный диаметр вашей трубы точно соответствует 20 мм - меньший диаметр вызовет протечку, больший - невозможность обжима. Резьба 1/2 дюйма требует уплотнения лентой FUM или паклей - сама деталь не имеет встроенного уплотнения.

Безопасность и стандарты

Изделие изготовлено из латуни, соответствующей требованиям EN 12165 для фитингов в системах давления. Не предназначено для работы с агрессивными химическими средами (щелочи, кислоты) или высоких температур выше +90 C. Максимальное рабочее давление зависит от материала трубы - рекомендуется не превышать 10 бар при использовании с ПЭ-трубами.

Преимущества

• Латунная конструкция обеспечивает прочность и долгий срок службы даже в условиях повышенной влажности;
• Удобный переход от мягкого трубопровода к жёсткой резьбе снижает риск повреждений при сборке;
• Не требует сварки или клея - монтаж выполняется механически, без специального оборудования кроме обжимника;
• Стандартная резьба 1/2 дюйма позволяет легко заменить или доработать участок системы.

Ограничения применения

• Не использовать с металлическими трубами - обжим не будет работать;
• Не применять в системах с высокой температурой (>90 C) или агрессивными жидкостями;
• Не рассчитан на циклические ударные нагрузки - возможна усталость материала;
• Не подходит для пищевой промышленности без дополнительной сертификации.

Примеры использования

• Подключение полиэтиленового шланга к пневматическому цилиндру с резьбой 1/2 дюйма;
• Присоединение гибкой подводки к насосу в системе водоснабжения объекта;
• Замена старого фитинга на конвейере с сохранением существующего трубопровода;
• Сборка временных испытательных стендов в мастерской.

Практические советы

• Перед обжимом сделайте чёткий срез трубы - неровный край снижает герметичность;
• Используйте обжимной инструмент с регулировкой усилия - пережим может повредить трубу;
• Проверяйте соответствие диаметра трубы и переходника - допуск +-0,5 мм;
• При первом запуске системы проверьте соединение на утечку - особенно после нагрева или вибраций;
• Сохраните документацию на arтикул vf.302.n.020012 - он часто встречается в каталогах VALFEX как запчасть для ремонта.
