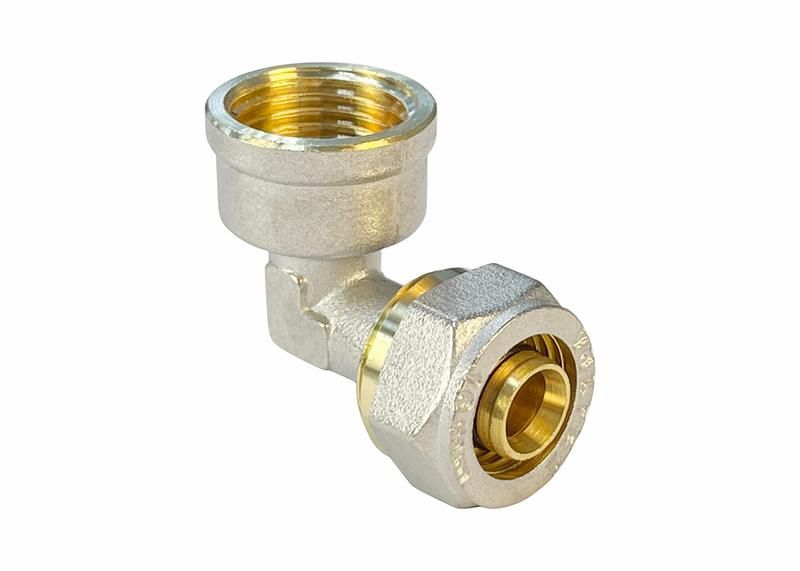

Угольник обжимной с переходом на ВР 20х1/2дюйм (180/10) К VALFEX VF.352.N.020012

Угольник обжимной с переходом на водяное рабочее давление 20 мм х 1/2 дюйма (180/10) от бренда VALFEX - это надёжный элемент для соединения металлополимерных труб в системах водоснабжения и отопления. Артикул vf.352.n.020012 обеспечивает герметичное, разборное соединение без сварки, что особенно важно при ремонте и модернизации сетей.

Назначение и область применения

Угольник обжимной с переходом на водяное рабочее давление 20 мм х 1/2 дюйма (180/10) предназначен для соединения металлополимерных труб (например, PE-X/AL/PE-X, PE-RT/AL/PE) с трубами или фитингами с резьбой 1/2 дюйма. Применяется в системах холодного и горячего водоснабжения, отопления, а также на технологических трубопроводах, где транспортируются неагрессивные жидкости. Подходит для жилых, коммерческих и промышленных объектов.

Технические характеристики

• Материал корпуса: латунь марки ЛС59-1 по ГОСТ 15527-2004
• Рабочее давление: до 10 бар (водяное)
• Номинальный диаметр трубы: 20 мм (для металлополимерных труб)
• Резьба: 1/2 дюйма (внутренняя)
• Уплотнение: EPDM - устойчив к высокой температуре и длительному контакту с водой
• Покрытие: никелированное - повышает коррозионную стойкость и эстетику
• Максимальная температура рабочей среды: 115 C
• Срок службы: до 50 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Фитинг совместим с металлополимерными трубами стандарта PN10–PN20, имеющими внешний диаметр 20 мм. Для установки требуется специальный обжимной инструмент - зажимной гильзы не требует. Монтаж выполняется в три этапа:

1. Подготовьте торец трубы - удалите заусенцы, проверьте цилиндричность.
2. Наденьте обжимную гильзу и уплотнительное кольцо на трубу.
3. Закрутите угольник на резьбу 1/2 дюйма, затем обожмите гильзу инструментом до упора.

Не используйте герметик или лён - уплотнение обеспечивается EPDM-кольцом. Перед первым запуском системы проведите опрессовку.

Безопасность и стандарты

Материал латуни ЛС59-1 соответствует требованиям ГОСТ 15527-2004 для контакта с питьевой водой. Уплотнители EPDM сертифицированы для использования в системах водоснабжения. Соответствует нормам СанПиН и СП 40-102-2000 для внутридомовых систем.

Преимущества

• Высокая долговечность - срок службы до 50 лет благодаря качественной латуни и никелевому покрытию
• Стойкость к перепадам температур - работает при нагреве до 115 C
• Герметичность без дополнительных материалов - EPDM-уплотнитель сохраняет свойства десятилетиями
• Обжимное соединение позволяет легко демонтировать и заменить участок трубы без резки
• Никелевое покрытие снижает риск образования налёта и облегчает очистку поверхности

Ограничения применения

• Не применяется для транспортировки агрессивных сред: кислот, щелочей, масел, растворителей
• Не рекомендован для систем с постоянным давлением выше 10 бар
• Не допускается использование с пластиковыми трубами без металлического слоя (PPR, PVC и аналоги)
• Не следует применять в условиях частых гидроударов - возможна потеря герметичности
• Работает только с трубами внешним диаметром 20 мм; несовместим с другими размерами

Примеры использования

• Подключение радиатора отопления к трубе PE-RT/AL/PE
• Переход от металлополимерной трубы к шаровому крану с резьбой 1/2"
• Ремонт участка горячего водоснабжения в многоквартирном доме
• Соединение трубопровода в системе теплого пола с распределительным коллектором

Практические советы

• Проверяйте посадочный диаметр трубы перед монтажом - даже небольшое отклонение (+-0,5 мм) может вызвать протечку
• Используйте только оригинальный обжимной инструмент VALFEX - другие могут не обеспечить равномерное давление
• При монтаже в труднодоступных местах предварительно собирайте узел на столе, чтобы избежать перекоса
• После монтажа дайте системе поработать под давлением 1–2 часа - это выявляет скрытые утечки
• Не затягивайте резьбовое соединение силой рук - достаточно плотного закручивания до упора
