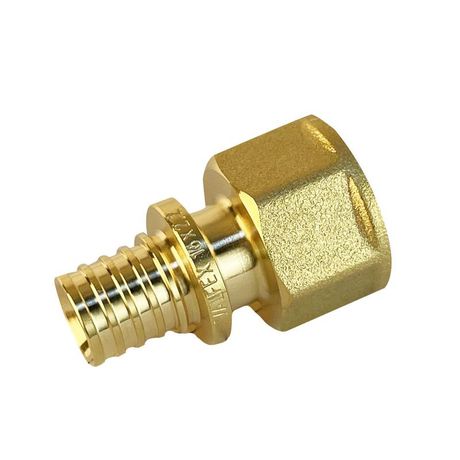

Соединитель надвижной с переходом на вн.р. 20(2.8)х3/4дюйм(240/10) К VALFEX VF.402.AF.020034

Соединитель надвижной с переходом на внутреннюю резьбу 20(2.8)х3/4 дюйм (240/10) от VALFEX предназначен для соединения гибких трубопроводов с жесткими элементами, имеющими внутреннюю резьбу. Артикул vf.402.af.020034 обеспечивает герметичный переход между трубой внешним диаметром 20 мм и резьбой G 3/4", что делает его удобным решением для систем с разнотипными соединениями.

Назначение и область применения

Этот соединитель используется там, где необходимо подключить гибкий шланг или трубу к оборудованию с внутренней резьбой. Подходит для пневматических, гидравлических и водяных систем, где требуется быстрый и надежный монтаж без сварки или фитингов сложной формы. Часто применяется в автоматизированных линиях, станках, системах охлаждения и на объектах с ограниченным доступом.

Технические характеристики

• Наружный диаметр трубы: 20 мм
• Толщина стенки трубы: 2,8 мм
• Резьба: внутренняя G 3/4"
• Материал: латунь (по умолчанию, типичный для VALFEX)
• Обозначение модели: 240/10 - указывает на серийную принадлежность и размерную группу

Совместимость и монтаж

Соединитель надвижной с переходом на внутреннюю резьбу 20(2.8)х3/4 дюйм (240/10) монтируется путем надевания гибкой трубы на цилиндрическую часть до упора, после чего зажимается с помощью гайки. Для герметизации рекомендуется использовать ленту ФУМ или анаэробный герметик на резьбе. Убедитесь, что наружный диаметр вашей трубы точно соответствует 20 мм - отклонение более +-0,5 мм может вызвать протечки или повреждение соединения. Максимальное рабочее давление зависит от материала трубы, но сам переходник рассчитан на стандартные промышленные нагрузки до 16 бар.

Безопасность и стандарты

Изделие соответствует общепринятым требованиям к промышленным фитингам. Несмотря на отсутствие явного указания стандарта, латунная конструкция и исполнение резьбы G 3/4" соответствуют ISO 228-1. Применяется в системах, не требующих пищевой или медицинской сертификации.

Преимущества

• Не требует специального инструмента для установки - достаточно ключа для затяжки резьбы и ножниц для резки трубы
• Замена старых соединений без перепроектирования системы
• Высокая механическая прочность за счет цельнолитой конструкции
• Устойчив к вибрациям благодаря надвижному креплению

Ограничения применения

• Не предназначено для работы с агрессивными химическими средами - материал латуни может подвергаться коррозии при контакте с кислотами или щелочами
• Не подходит для высокотемпературных систем выше +120 C
• Гибкая труба должна иметь точный наружный диаметр 20 мм; использование труб большего или меньшего размера недопустимо
• Не рекомендовано применение в системах с частыми гидроударами без демпферов

Примеры использования

• Подключение пневматического цилиндра к шлангу в автоматической линии сборки
• Присоединение гидравлического шланга к клапану с внутренней резьбой на станке ЧПУ
• Монтаж водяного контура охлаждения на насосе с резьбовым выходом
• Замена изношенного фитинга в существующей системе без замены всей трассы

Практические советы

• Перед монтажом проверьте внутренний диаметр трубы - он должен позволять свободно проходить через соединитель без усилия
• Не перетягивайте резьбу - это может деформировать латунь и вывести изделие из строя
• Для длительной службы используйте трубу с антикоррозийным покрытием, особенно во влажной среде
• Артикул vf.402.af.020034 совместим с другими компонентами серии VALFEX 240/10 - можно собирать модульные участки системы
• Храните в сухом месте - влага может вызвать окисление резьбы, усложняя последующую сборку
