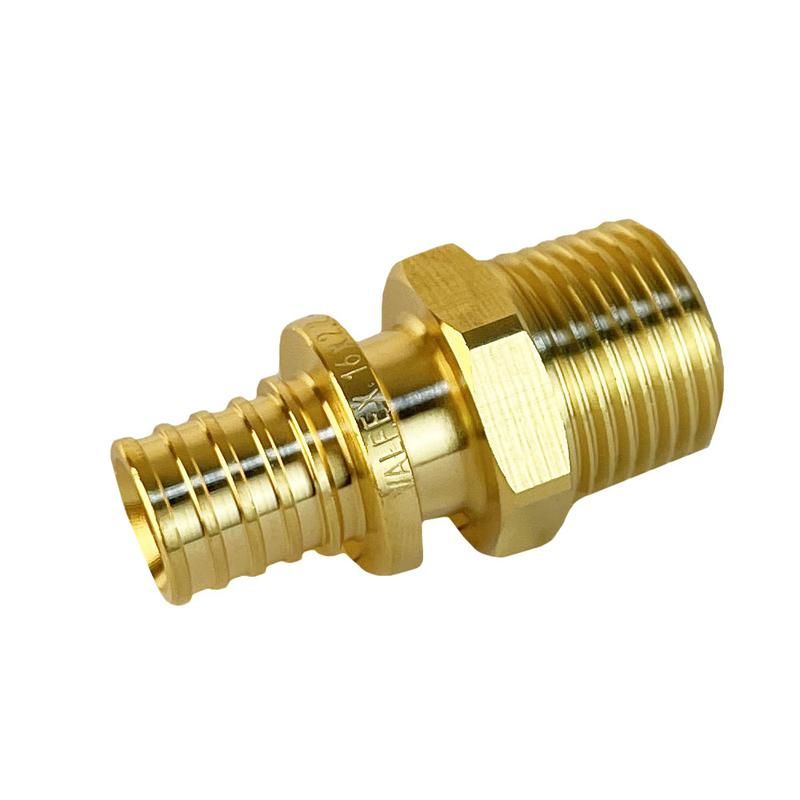

Соединитель надвижной с переходом на нар.р. 16(2.2)х1/2дюйм(300/10) К VALFEX VF.401.AF.016012

Соединитель надвижной с переходом на наружную резьбу 16(2.2)х1/2 дюйм (300/10) от VALFEX - это компактный элемент для соединения гибких трубопроводов с жесткими системами, имеющими внутреннюю резьбу. Артикул vf.401.af.016012 обеспечивает герметичный переход от трубы диаметром 16 мм к резьбе G 1/2", что особенно удобно при модернизации или ремонте технологических линий.

Назначение и область применения

Этот соединитель предназначен для подключения гибких шлангов или труб из пластиков, резины или металла к оборудованию с внутренней резьбой. Подходит для систем с давлением до 10 бар, где требуется быстрая замена или адаптация трубопровода. Часто используется в pneumatic и гидравлических системах, на автоматизированных станках, конвейерах, устройствах управления потоками воздуха, воды или масла.

Технические характеристики

• Наружный диаметр входного отверстия: 16 мм (для надвижки на трубу)
• Толщина стенки трубы, совместимой с надвижкой: 2,2 мм
• Выходная резьба: G 1/2" (наружная, метрическая)
• Максимальное рабочее давление: 10 бар
• Рабочая температура: от –20C до +80C
• Материал корпуса: латунь, хромированная поверхность
• Герметизация: резиновое уплотнительное кольцо внутри резьбы

Совместимость и монтаж

Соединитель vf.401.af.016012 монтируется путём наддавливания на трубу с наружным диаметром 16 мм и толщиной стенки 2,2 мм. Для этого используйте специальный инструмент - надвижной клещ или пресс. После фиксации трубы вставьте резьбовой выход в соответствующую внутреннюю резьбу оборудования. Убедитесь, что резьба G 1/2" совпадает по шагу и профилю - не применяйте с NPT или другими типами резьб.

Безопасность и стандарты

Изделие соответствует требованиям EN 10305-1 для точных труб и DIN 2999 для резьбовых соединений. Материал латуни сертифицирован на соответствие RoHS. Не предназначено для работы с пищевыми продуктами, агрессивными химикатами или паром выше 100C.

Преимущества

• Не требует сварки или пайки - монтаж за минуту
• Уплотнение встроено - не нужна лента или паста
• Латунный корпус устойчив к коррозии в условиях повышенной влажности
• Чётко заданные размеры обеспечивают взаимозаменяемость с аналогами

Ограничения применения

• Не подходит для труб с диаметром меньше 15 мм или больше 17 мм
• Запрещён монтаж на трубы с толщиной стенки менее 2 мм или более 2,5 мм - риск протечки или деформации
• Не использовать в системах с высоким импульсным давлением (>15 бар)
• Не рекомендован для постоянного контакта с кислотами, щелочами или растворителями

Примеры использования

• Подключение воздушного шланга к пневматическому цилиндру на сборочном участке
• Адаптация гибкой подводки к насосу с резьбой G 1/2"
• Замена повреждённого участка трубопровода в системе смазки станка
• Переход от медной трубы к резиновому шлангу в системе охлаждения

Практические советы

• Перед надвижкой обрежьте трубу ровно, удалите заусенцы - иначе уплотнение будет нарушено
• Проверяйте посадочный диаметр трубы штангенциркулем: допуск +-0,1 мм
• При первом запуске системы проверьте соединение на утечку - даже при правильной установке возможна микроскопическая просадка
• Если резьба G 1/2" слишком плотно закручивается - не силите! Возможно, резьба в оборудовании имеет другой шаг - сравните с эталоном
• Соединитель VALFEX vf.401.af.016012 можно использовать многократно, если не было перегрузки по давлению и механического повреждения
