Соединитель под пайку ПК-Т 2,5 | 79880 КВТ

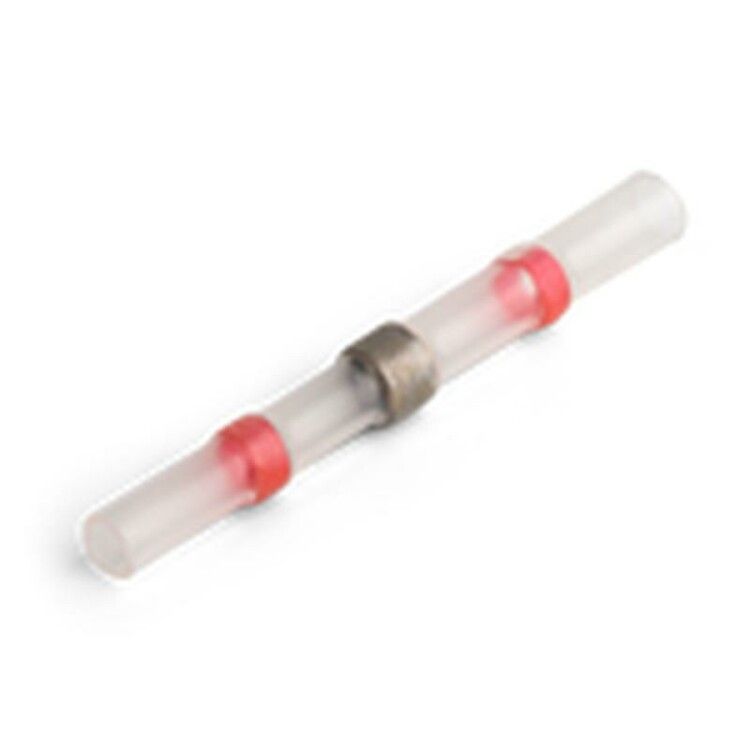

Соединитель под пайку ПК-Т 2,5 квт от КВТ - это готовое решение для надёжного паяного соединения медных проводов сечением 2,5 мм2. Устройство сочетает в себе припой, термопlasticную изоляцию и клей, что исключает необходимость в дополнительных материалах при монтаже.

Назначение и область применения

Соединитель под пайку ПК-Т 2,5 квт предназначен для создания прочных и герметичных соединений между многопроволочными медными проводами методом пайки. Подходит для использования в электрооборудовании, силовых щитах, контроллеров, станках и других системах, где требуется долговременная надёжность соединения без механической нагрузки.

Технические характеристики

• Поперечное сечение провода: 2,5 мм2
• Тип изделия: гильза соединительная
• Способ монтажа: пайка с использованием тепла
• Материал токоведущей части: медь
• Номинальное напряжение: до 0,69 кВ (690 В)
• Температурная стойкость изоляции: до 125 C
• Материал изоляции: термопласт (термоусаживающаяся трубка)
• Цвет изоляции: синий
• Интегрированный элемент: кольцо низкотемпературного припоя в центре
• Цветовые метки: термоплавкий клей с цветными поясками для идентификации размера

Совместимость и монтаж

Соединитель под пайку ПК-Т 2,5 квт совместим только с многопроволочными медными проводами указанного сечения. Для однопроволочных или алюминиевых проводов применение невозможно.

Процесс установки:

1. Разместите соединитель на одном из проводов, отодвинув его от зачищенного участка.
2. Аккуратно распушите проводники обоих проводов и состыкуйте их встык так, чтобы они частично вошли один в другой.
3. Слегка обожмите стык руками для формирования плотной контактной зоны.
4. Переместите соединитель на место стыка - кольцо припоя должно точно находиться посередине зачищенной части.
5. Равномерно нагревайте всю поверхность соединителя высокотемпературным феном или бутановой горелкой до полного расплавления припоя.
6. Подождите остывания - изоляция усадится, клей заполнит все микрозазоры, образуя герметичную оболочку.

Не допускается использование обычного паяльника - температура должна быть достаточной для быстрого и равномерного нагрева всей гильзы.

Безопасность и стандарты

Соединитель под пайку ПК-Т 2,5 квт рассчитан на работу при максимальном напряжении 690 В и температуре до 125 C. Изоляция выполнена из термопласта без галогенов - материал безопасен при возгорании и соответствует требованиям экологической безопасности. Герметизация достигается благодаря термоплавкому клею внутри стенок, который предотвращает попадание влаги и пыли.

Преимущества

• Устраняет потребность в канифоли, припоепе и самостоятельной подготовке паяного шва.
• Автоматическая герметизация за счёт термоплавкого клея - снижаются риски окисления и коррозии.
• Прозрачная изоляция позволяет визуально проверить качество заполнения припоем и положение стыка.
• Цветные пояски позволяют легко определить типоразмер даже при слабом освещении.
• Высокая термостойкость (125 C) обеспечивает работоспособность в условиях повышенных температур.

Ограничения применения

• Не применяется для однопроволочных (монолитных) проводов - требуется распушенная структура для качественного контакта.
• Запрещён монтаж на алюминиевые или медно-алюминиевые провода - возможна химическая реакция и потеря прочности.
• Не предназначен для открытого воздуха без защиты корпуса - хотя герметичен, длительное воздействие УФ и агрессивной среды может повредить изоляцию.
• Требуется специализированное оборудование: обычная горелка или паяльник недостаточно мощны для равномерного нагрева.

Примеры использования

• Соединение проводов в распределительных коробках промышленных автоматических линий.
• Объединение выходных клемм преобразователей частоты и двигателей переменного тока.
• Ремонт и модернизация старых электросистем там, где необходимо заменить болтовые соединения на более надёжные паяные.
• Электромонтаж в помещениях с повышенной влажностью - например, в холодильных камерах или насосных станциях.

Практические советы

• Перед монтажом обязательно зачистите провода на длину, соответствующую длине гильзы - слишком маленькая зачистка не позволит припою полностью заполнить стык.
• Не перегревайте устройство - длительный нагрев выше 140 C может деформировать изоляцию и вызвать её растрескивание.
• Проверяйте соответствие цвета поясков на соединителе и маркировке на упаковке - синий цвет указывает именно на сечение 2,5 мм2.
• Храните соединители в сухом месте - хоть они герметичны, влага может проникнуть через поры при длительном хранении в плохих условиях.
• После монтажа можно использовать тестер на пробой - если изоляция цела, показатель сопротивления будет выше 10 МОм.
