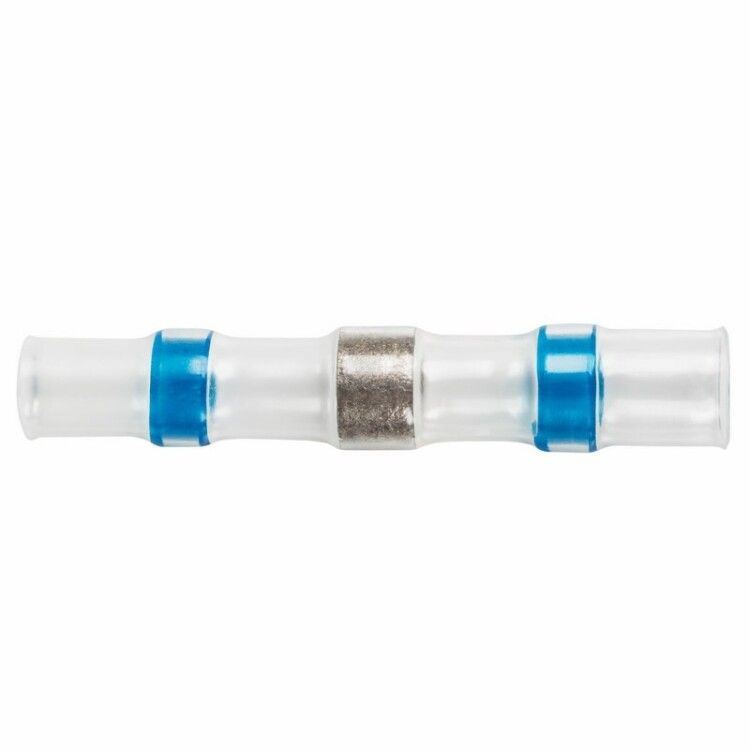

Соединитель термоусаживаемый под пайку L-40 мм 1.5-2.5 кв (ПК-т 2.5) синий, REXANT - 08-0753 MEET

Соединитель термоусаживаемый под пайку L-40 мм 1.5–2.5 кв.мм (ПК-т 2.5) синий от REXANT - это компактная изолирующая муфта для надёжного и герметичного соединения медных многожильных проводов с помощью пайки и последующей термоусадки. Подходит для монтажа в условиях повышенной влажности, на объектах с требованием к защите от пыли и воды.

Назначение и область применения

Соединитель термоусаживаемый под пайку L-40 мм 1.5–2.5 кв.мм (ПК-т 2.5) синий используется для создания прочного, долговечного и герметичного электрического контакта между двумя медными многопроволочными проводами. Применяется там, где важны надёжность, защита от внешних воздействий и отсутствие механических зажимов - например, в распределительных щитах, на судах, в промышленном оборудовании, системах автоматизации и наружных установках.

Технические характеристики

• Номинальное сечение провода: 1,5 – 2,5 кв.мм
• Длина корпуса: 40 мм
• Максимальное рабочее напряжение: 690 В
• Температура эксплуатации: до +125 C
• Степень защиты: IP67 (полностью защищён от пыли и временного погружения в воду)
• Материал изоляции: сшитый полиэтилен без галогенов
• Центральный элемент: гильза из низкотемпературного оловянно-свинцового припоя
• Герметизация: клеевые полосы внутри трубки (синего цвета)
• Способ монтажа: пайка с последующей термоусадкой
• Цвет: синий

Совместимость и монтаж

Соединитель термоусаживаемый под пайку L-40 мм 1.5–2.5 кв.мм (ПК-т 2.5) синий совместим только с медными многопроволочными проводами указанного сечения. Для однопроволочных или алюминиевых проводов он не подходит.

Процедура монтажа:

1. Зачистить концы двух проводов на длину около 15–20 мм.
2. Перекрестно или встык соединить жилы так, чтобы они плотно легли друг на друга внутри муфты.
3. Равномерно нагреть всю длину соединителя феном до момента, когда припой внутри начнёт плавиться (видно через прозрачную стенку), а клеевые полосы выступят по краям - это сигнал о завершении усадки.
4. Не перегревать! Температура должна быть достаточной для плавления припоя, но не выше 150 C, чтобы не повредить изоляцию.

Из-за наличия припоя внутри нельзя использовать этот соединитель в цепях постоянного тока свыше 690 В или в местах с высокими импульсными нагрузками.

Безопасность и стандарты

Соединитель термоусаживаемый под пайку L-40 мм 1.5–2.5 кв.мм (ПК-т 2.5) синий соответствует требованиям к электроизоляции и влагозащите согласно IP67. Материал изоляции - безгалогенный сшитый полиэтилен, что снижает риск образования токсичных газов при возгорании. Напряжение 690 В позволяет применять изделие в большинстве промышленных сетей переменного тока.

Преимущества

• Высокая степень герметичности благодаря клеевым полоскам - исключает попадание влаги и окисление контактов.
• Визуальный контроль: прозрачная изоляция позволяет наблюдать за плавлением припоя во время монтажа.
• Устойчивость к температуре до +125 C - подходит для работы рядом с горячими поверхностями.
• Отсутствие болтов, клемм и других деталей - минимализация точки отказа.
• Защита IP67 делает возможным использование в сырых, пыльных и открытых средах.

Ограничения применения

• Подходит только для медных многопроволочных проводов сечением 1,5–2,5 кв.мм - не используйте для однопроволочных, алюминиевых или более тонких/толстых жил.
• Не предназначена для монтажа в цепях постоянного тока выше 690 В.
• Требуется источник тепла (термофен) - невозможно смонтировать без него.
• Не рекомендовано применять в местах с частыми ударными или вибрационными нагрузками - припой может треснуть.
• Не следует использовать в качестве замены коммутационных устройств - только для соединений.

Примеры использования

• Соединение проводов в распределительных шкафах промышленных станков.
• Обвязка кабелей в морских и автомобильных электросистемах.
• Монтаж сигнализаций и датчиков на улице - особенно в условиях повышенной влажности.
• Ремонт и модернизация старых электрощитов, где требуется замена клемм на более надёжные соединения.
• Электрооборудование в пищевой и химической промышленности - благодаря безгалогенному материалу.

Практические советы

• Выбирайте термофен с регулируемой температурой - оптимальная мощность 300–500 Вт.
• Нагревайте равномерно по всей длине, двигаясь от одного края к другому - это предотвращает деформацию и неравномерную усадку.
• Проверьте перед использованием: припой должен свободно перемещаться внутри, а клеевые полосы - быть целыми и видимыми.
• После монтажа проверьте механическую прочность соединения - потяните провода слегка в стороны. Соединение не должно расходиться.
• Храните в сухом месте, избегайте длительного воздействия УФ-лучей - хотя материал устойчив, срок службы увеличится при бережном обращении.
