Соединитель полосы и проволоки продольный (233 VA) | 5336341 OBO Bettermann

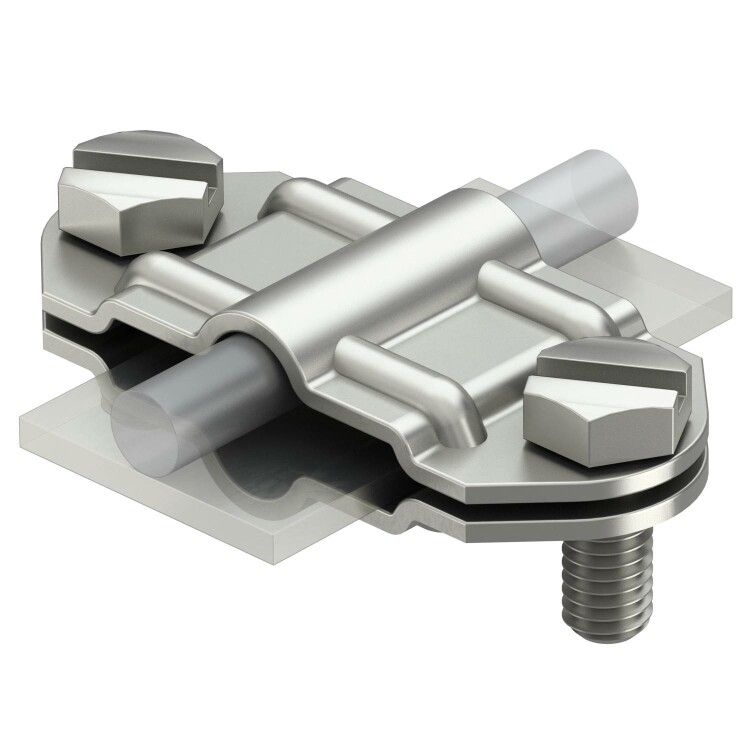

Соединитель полосы и проволоки продольный OBO BETTERMANN артикул 5336341 предназначен для надёжного электрического соединения круглого провода диаметром 8–10 мм с плоской шиной шириной 30 мм. Изделие выполнено из нержавеющей стали V2A и рассчитано на применение в условиях повышенной влажности, агрессивной среды или требований к долговечности.

Назначение и область применения

Соединитель полосы и проволоки продольный используется для создания механически прочного и электрически непрерывного контакта между круглым кабелем и плоской медной или алюминиевой шиной. Применяется в системах заземления, уравнивания потенциалов, присоединении к шинным магистралям, а также в промышленном оборудовании, где требуется высокая надёжность соединений.

Технические характеристики

• Тип: продольный соединитель для провода и полосы
• Подходит для: круглого проводника Ø 8–10 мм / плоского проводника 30 мм
• Материал корпуса: нержавеющая сталь V2A ( AISI 304 )
• Крепёж: два шестигранных болта M8×20 из той же нержавеющей стали
• Обозначение производителя: 233 VA

Совместимость и монтаж

Соединитель полосы и проволоки продольный совместим с медными и алюминиевыми шинами толщиной до 5 мм. Для правильного монтажа:

• Зачистите поверхности провода и шины от оксидов и загрязнений;
• Разместите провод в канавке соединителя, а шину - в соответствующем углублении;
• Затяните оба болта M8 равномерно моментом около 15–20 Нм - перетягивать нельзя, чтобы не повредить материал;
• Убедитесь, что контактная поверхность полностью закрыта и не имеет люфтов.

Безопасность и стандарты

Изделие соответствует требованиям к соединениям в системах заземления согласно ГОСТ Р 50571 и IEC 60364. Материал V2A обеспечивает коррозионную стойкость, что делает его безопасным для использования в помещениях с высокой влажностью, на открытых площадках и в химически активной среде.

Преимущества

• Высокая устойчивость к коррозии благодаря нержавеющей стали V2A - срок службы увеличен в несколько раз по сравнению с обычной сталью;
• Два болта обеспечивают равномерное распределение усилия и снижают риск ослабления контакта;
• Не требует специальных инструментов - достаточно гаечного ключа на 13 мм;
• Стандартный размер M8 позволяет использовать одинаковые болты в других элементах системы заземления.

Ограничения применения

• Не предназначена для соединения проводов большего диаметра - свыше 10 мм - возможен перегрев и потеря контакта;
• Не рекомендуется для многократного демонтажа: после нескольких разборок резьба болтов и поверхности соединителя могут износиться;
• Не подходит для соединения с пластиковыми или композитными шинами - требует металлической основы;
• Не является изоляционным элементом - все части должны быть защищены внешней изоляцией или кожухом при доступе человека.

Примеры использования

• Присоединение медного заземляющего провода Ø 10 мм к стальной шине 30 мм в распределительном щите;
• Соединение кабеля заземления с вертикальным заземлителем через горизонтальную полосу в котельной;
• Фиксация провода от оборудования к шинному ряду в цехе с постоянной влажностью (например, пищевое производство);
• Монтаж в системах уравнивания потенциалов в бассейнах, фармацевтических лабораториях, на АЭС.

Практические советы

• Перед установкой проверьте соответствие диаметра провода - если он меньше 8 мм, используйте переходник или заполните пустоту медной прокладкой;
• При работе с алюминиевыми шинами нанесите антиоксидантную пасту на контактную поверхность - предотвращает образование оксидной плёнки;
• После монтажа проверьте сопротивление контакта мультиметром - оно должно быть менее 0,1 Ом;
• Соединитель полосы и проволоки продольный OBO BETTERMANN 5336341 можно комбинировать с другими изделиями серии 233 VA - они имеют единый стандарт крепления и материалов.
