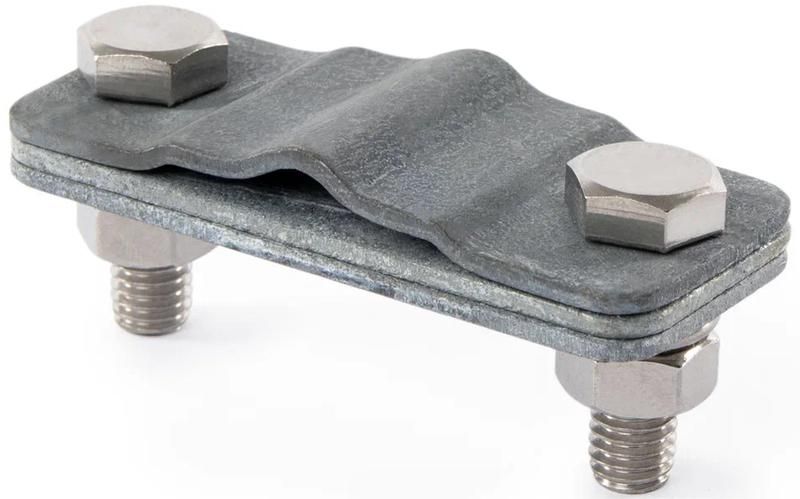

Соединитель продольный проволоки D 8-10 мм и полосы 30-40 мм, сталь горячеоцинкованная(233 A VA) | 5336457_V1 OBO Bettermann

Соединитель продольный проволоки D 8–10 мм и полосы 30–40 мм, сталь горячеоцинкованная от OBO BETTERMANN (артикул 5336457_v1) предназначен для надёжного электрического соединения круглой арматурной проволоки и стальной полосы в системах заземления и уравнивания потенциалов.

Назначение и область применения

Этот соединитель используется для создания постоянного электрического контакта между двумя типами проводников: круглой стальной проволокой диаметром 8–10 мм и прямоугольной стальной полосой шириной 30–40 мм. Применяется в системах молниезащиты, контуров заземления, уравнивания потенциалов на объектах промышленного, коммерческого и жилищного назначения. Подходит для установки внутри помещений и на открытых площадках, где требуется долговечное соединение из стали с антикоррозийным покрытием.

Технические характеристики

• Материал корпуса: сталь с горячим цинкованием - защищает от коррозии в агрессивных средах
• Поддерживаемый диапазон проводников:
  • Круглая проволока: 8–10 мм в диаметре
  • Полоса: 30–40 мм в ширине
• Крепление: два болта M8×20 из нержавеющей стали (VA) - обеспечивают прочное механическое и электрическое соединение
• Рабочая температура: от –40 C до +80 C (типичный диапазон для изделий OBO Bettermann)

Совместимость и монтаж

Соединитель совместим только с проводниками указанных габаритов. Для правильной сборки:

• Заготовки должны плотно входить в соответствующие пазы - проволока в круглое отверстие, полоса в плоский канал
• Перед затяжкой болтов проверьте, что проводники полностью вошли в контактную зону
• Затягивайте болты M8×20 моментом 10–12 Нм - недостаточная затяжка снижает токопроводящую способность, избыточная - повредит резьбу
• Не используйте другие болты - только VA-болты, идущие в комплекте, чтобы сохранить коррозионную стойкость всего соединения

Безопасность и стандарты

Изделие соответствует требованиям EN 61914 (соединители для заземления) и рекомендациям IEC 62305 по молниезащите. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3–C4 по ISO 12944. Соединитель не содержит свинца и других запрещённых веществ согласно RoHS.

Преимущества

• Горячее цинкование увеличивает срок службы в условиях повышенной влажности и химической активности
• Два болта M8 обеспечивают высокую механическую прочность и стабильность контакта даже при вибрациях
• Универсальный дизайн позволяет использовать один тип соединителя для двух видов проводников - снижает количество запчастей на складе
• Произведено компанией OBO BETTERMANN - известным европейским производителем систем заземления и молниезащиты

Ограничения применения

• Не применяйте для соединения медных или алюминиевых проводников - материал корпуса и болтов рассчитан исключительно на сталь
• Не допускается использование в средах с постоянным воздействием кислот, щелочей или морской воды - цинк будет разрушаться быстрее
• Не предназначена для частого демонтажа - многократная сборка/разборка снижает качество контакта и может повредить резьбу болтов
• Не заменяет сварку в ответственных точках с высокими импульсными нагрузками (например, прямые удары молнии)

Примеры использования

• Соединение вертикального заземлителя (проволока Ø10 мм) с горизонтальным заземляющим проводником (полоса 40×4 мм) на подстанции
• Объединение арматурных элементов фундамента с внешним контуром заземления на промышленном складе
• Присоединение стального каркаса кровельной системы к основному заземляющему проводнику

Практические советы

• Перед монтажом зачистите поверхности проводников от ржавчины и масла - это повысит электрическую проводимость
• Проверяйте плотность прилегания полосы - если она деформирована, выровняйте её перед установкой
• После монтажа проверяйте сопротивление переходного контакта мегаомметром - норма менее 0,1 Ом
• Для длительной эксплуатации в агрессивной среде дополнительно смажьте места соединения специальной противокоррозийной пастой (например, OBO Zink-Paste)
• Артикул 5336457_v1 - единственный вариант этого типа в линейке OBO Bettermann; аналоги других брендов могут иметь отличную форму или размеры болтов
