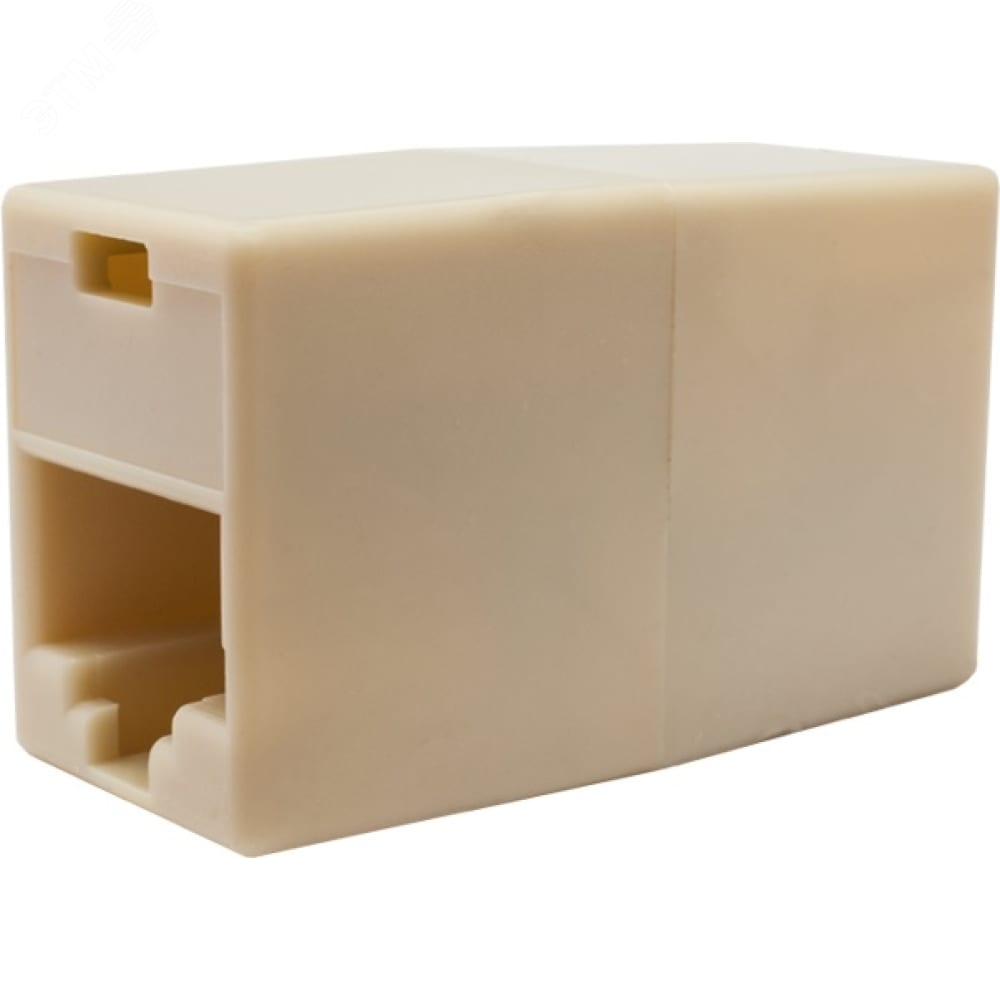

Соединитель проходной 8P8C RJ45 UTP Cat.5e SUPRLAN 10-0317

Проходной соединитель 8P8C (RJ-45) UTP Cat.5e SUPRLAN (арт. 10-0317) предназначен для надёжного соединения двух неэкранированных сетевых кабелей с коннекторами RJ-45. Простое и компактное решение для ремонта, удлинения или сборки линий связи внутри зданий.

Назначение и область применения

Этот проходной соединитель используется для создания непрерывной сети из двух отдельных кабелей - например, когда нужно заменить повреждённый участок, удлинить существующую линию или собрать нужную длину из готовых патч-кордов. Подходит для внутренней прокладки в офисах, жилых помещениях, на производстве, где используются UTP-кабели категории 5e. Не предназначен для уличного или влажного использования.

Технические характеристики

• Тип разъёма: 8P8C (RJ-45)
• Категория: Cat.5e - поддерживает скорость до 1 Гбит/с на расстоянии до 100 м
• Сечение провода: 24–25 AWG - совместим с тонкими многожильными и одножильными проводниками
• Тип кабеля: UTP (неэкранированный)
• Форма кабеля: подходит как для круглого, так и для плоского кабеля
• Исполнение: внутреннее - только для установки внутри помещений
• Материал корпуса: пластик белого цвета
• Тип соединения: шина - контакты внутри соединителя остаются постоянно замкнутыми между входом и выходом

Совместимость и монтаж

Соединитель 8P8C SUPRLAN (арт. 10-0317) работает с любыми стандартными RJ-45 коннекторами на концах кабелей. Монтаж выполняется просто: вставьте два подготовленных кабеля с уже установленными коннекторами в соответствующие гнёзда соединителя - один слева, другой справа. Контакты автоматически замыкаются через внутреннюю медную шину. Никаких инструментов или обжима не требуется. Установка занимает несколько секунд.

Безопасность и стандарты

Соединитель соответствует требованиям к категории Cat.5e для передачи данных. Однако он не имеет защиты от внешних помех и не рассчитан на работу в условиях повышенной влажности, перепадов температур или механических нагрузок. Для безопасной работы используйте его исключительно в защищённых помещениях, вне зоны доступа детей и животных.

Преимущества

• Не требует обжима или пайки - экономит время при ремонте
• Удобен для быстрого удлинения линии без замены всего кабеля
• Поддерживает оба типа проводников: многопроволочные и однопроволочные
• Гибкая форма корпуса позволяет использовать его даже при ограниченном пространстве
• Стандартная белая окраска хорошо сочетается с большинством интерьеров и кабель-каналами

Ограничения применения

• Не применяется с экранированными кабелями STP, FTP, SFTP - возможна потеря качества сигнала
• Не предназначена для наружной установки - отсутствует защита IP
• Не рекомендуется для высоконагруженных сред с постоянным перемещением кабелей - риск механического повреждения контактов
• Не подходит для передачи питания PoE+ или PoE++ - максимальная мощность не гарантирована
• Не является полноценным коммутирующим устройством - сигнал проходит напрямую без фильтрации или усиления

Примеры использования

• Замена повреждённого участка сетевого кабеля в офисе без замены всей трассы
• Удлинение патч-корда от маршрутизатора до рабочего места на 2 метра
• Объединение двух отрезков кабеля при прокладке в труднодоступных местах
• Быстрая диагностика и временный ремонт линии на производственной линии
• Сборка длинной линии из нескольких коротких кабелей при недостатке стандартных длин

Практические советы

• Перед использованием проверьте целостность коннекторов на обоих кабелях - плохой контакт на одном конце снижает качество всей цепи
• Не перегибайте кабели слишком сильно рядом с соединителем - это может повредить внутренние пары
• Если вы используете плоский кабель, убедитесь, что он плотно вошёл в гнездо - иначе возможны потери сигнала
• Для долговременного использования закрепите соединитель в кабель-канале или коробке, чтобы избежать случайного выдергивания
• Не используйте этот соединитель вместо свича или хаба - он лишь продлевает линию, не управляет трафиком
