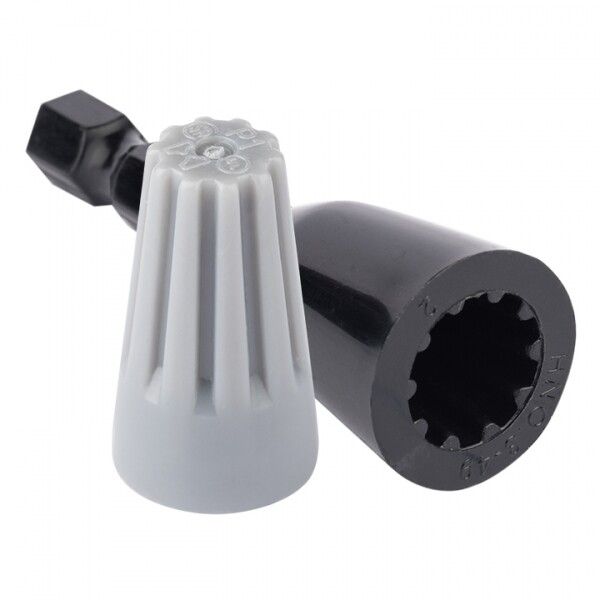

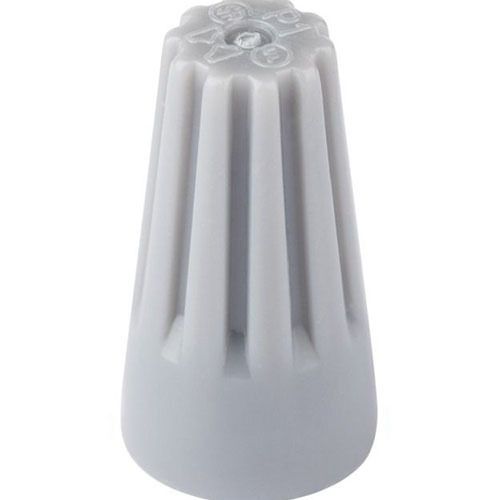

Соединительный изолирующий зажим СИЗ (3мм.) (100шт.) EKF PROxima | plc-cc-3

Соединительный изолирующий зажим СИЗ-1 (1–2,75 мм2) (100 шт) от EKF предназначен для безопасного соединения двух медных проводов с последующей изоляцией. Этот зажим легко монтируется без инструментов и используется в бытовой и промышленной электропроводке. Артикул plc-cc-3 соответствует сериям PROxima и EKF.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-1 применяется для создания надёжного электрического соединения между двумя одножильными или многожильными медными проводами. После скрутки он автоматически фиксирует провода и изолирует место соединения. Подходит для внутренней проводки в квартирах, офисах, цехах, щитовых и распределительных устройствах. Не рекомендован для алюминиевых проводов.

Технические характеристики

• Максимальное сечение кабеля: 2,5 мм2 (для каждого провода)
• Рабочее напряжение: 220 В
• Номинальный ток: 25 А
• Количество жил: 2
• Диаметр проводника: 3 мм
• Наружный диаметр зажима: 8,5 мм
• Материал корпуса: огнеупорный прессованный ПВХ
• Внутренняя пружина: анодированный стальной спиральный элемент
• Диапазон температур: от –25 C до +105 C
• Цвет: серый
• Количество в упаковке: 100 штук

Совместимость и монтаж

СИЗ-1 совместим только с медными проводами сечением от 1 до 2,5 мм2. Для правильного монтажа:

• Защитную изоляцию снимают с обоих проводов на 10–15 мм;
• Жилы скручивают друг с другом руками или плоскогубцами (без перегиба);
• Зажим надевают сверху на скрутку и поворачивают по часовой стрелке до плотной фиксации - слышен характерный щелчок;
• Не требуется пайка, сварка или использование термоусадки.

Установка занимает менее 10 секунд. Монтаж возможен даже в труднодоступных местах благодаря компактному размеру.

Безопасность и стандарты

Корпус изготовлен из самозагасающего ПВХ, что обеспечивает устойчивость к возгоранию. Соответствует требованиям ГОСТ Р 50490-92 и IEC 60947-7-1. Номинальный ток 25 А и класс защиты IP20 обеспечивают безопасную работу в сухих помещениях. Применение вне допущенных условий (например, во влажной среде или с алюминием) снижает уровень безопасности.

Преимущества

• Автоматическая фиксация за счёт пружины - не требуются дополнительные крепления;
• Высокая степень изоляции - исключает контакт с другими проводниками;
• Экономия времени - монтаж без инструментов;
• Возможно демонтирование и повторное применение без повреждения проводов;
• Стандартный цвет - позволяет отличить типоразмеры визуально.

Ограничения применения

• Не для алюминиевых, медно-алюминиевых или гибридных проводов;
• Не использовать при сечении более 2,5 мм2 - риск перегрева и выхода из строя;
• Не подходят для открытой установки на улице или в условиях повышенной влажности (нет герметизации);
• Не рассчитаны на переменные нагрузки выше 25 А длительно;
• Не заменяют ответвительные клещи или клеммы WAGO в силовых цепях с высокими механическими нагрузками.

Примеры использования

• Подключение выключателей и розеток в квартирной проводке;
• Объединение групп освещения перед распределительной коробкой;
• Соединение проводов в щитках управления маломощным оборудованием;
• Ремонт старой проводки без вскрытия стен - можно использовать в существующих коробках.

Практические советы

• Перед установкой проверьте, чтобы все жилы были одинаковой длины - это предотвращает “выпадение” одной из них из зажима;
• Если провод слишком тонкий (менее 1 мм2), используйте СИЗ-0 или СИЗ-0,5 - они лучше фиксируются;
• При работе в холодном помещении (+5 C и ниже) согрейте зажим в руках - ПВХ становится хрупче;
• Не затягивайте зажим слишком сильно - это может повредить пружину и снизить срок службы;
• Для контрольной проверки после монтажа потяните провода в противоположные стороны - соединение не должно расходиться.
