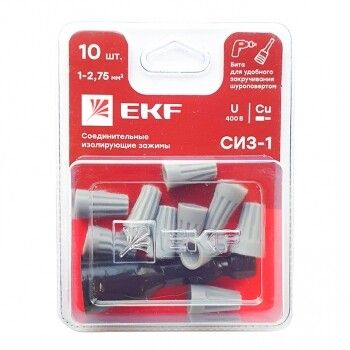

Соединитель проводов СИЗ-1 1-2.75кв.мм (блист.10шт) EKF plc-cc-3-b

Соединитель проводов СИЗ-1 1-2,75 мм2 (блистер, 10 штук) от EKF предназначен для безопасного и изолированного соединения двух медных проводов сечением от 1 до 2,75 мм2. Простой в использовании, он заменяет классическую изоленту, обеспечивая прочную фиксацию и защиту от контакта с токоведущими частями. Подходит для монтажа в распределительных коробках, щитах и других точках ответвления.

Назначение и область применения

Соединитель проводов СИЗ-1 1-2,75 мм2 (блистер, 10 штук) используется для создания надёжного электрического соединения между двумя одножильными или многожильными медными проводами. Он сочетает в себе функции механической фиксации и электроизоляции. Применяется в бытовых и промышленных сетях переменного тока до 400 В - например, при подключении выключателей, розеток, светильников, автоматических устройств и другого оборудования в распределительных коробках.

Технические характеристики

• Сечение подходящих проводов: 1–2,75 мм2 - подходит для проводов диаметром около 3 мм
• Номинальное напряжение: 400 В - рассчитан на работу в бытовых и промышленных сетях 220/380 В
• Количество соединяемых жил: 2 - предназначен исключительно для парного соединения
• Материал корпуса: огнеупорный прессованный ПВХ - самозатухающий, не поддерживающий горение
• Внутренний элемент: анодированная коническая пружина - обеспечивает плотный контакт и компенсирует температурные деформации
• Цвет: серый - соответствует стандартному цветовому решению для универсального применения
• Способ монтажа: навинчивание - требует вращения вокруг оси проводов

Совместимость и монтаж

Соединитель проводов СИЗ-1 1-2,75 мм2 (блистер, 10 штук) совместим только с медными проводами. Алюминий, медь-алюминий и провода с изоляцией толще 1,5 мм не подходят - они не войдут в корпус или не будут надёжно зафиксированы. Для монтажа необходимо:

• Зачистить концы проводов на 10–15 мм
• Сложить провода параллельно, чтобы концы были на одном уровне
• Надеть СИЗ-1 на пучок и вращать его по часовой стрелке до упора - пружина должна плотно сжать жилы
• Убедиться, что изоляция проводов не попала внутрь зажима - это снижает надёжность соединения

Не используйте инструменты для затяжки - достаточно усилия рук. Перегрузка пружины может повредить её или вызвать плохой контакт.

Безопасность и стандарты

Соединитель проводов СИЗ-1 1-2,75 мм2 (блистер, 10 штук) изготовлен из самозатухающего ПВХ, соответствует требованиям ГОСТ Р 50597-93. Обеспечивает защиту от случайного прикосновения к токоведущим частям. Напряжение 400 В позволяет применять его в системах TN-S, TN-C-S и TT. Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или высоких температур выше +70 C.

Преимущества

• Быстрая установка - не требуется пайка, сварка или клеммы
• Высокая надёжность соединения благодаря пружине, которая сохраняет давление даже при термическом расширении
• Автоматическая изоляция - корпус полностью покрывает место соединения
• Возможность демонтажа без повреждения проводов - можно открутить и переиспользовать зажим
• Экономия места - компактная форма легко помещается в распределительной коробке

Ограничения применения

• Подходит только для медных проводов - не применяется с алюминием или комбинированными жилами
• Работает только с двумя проводами - нельзя соединять три или более жил одним СИЗ-1
• Не допускается использование вне закрытых коробок - не защищён от механических ударов и влаги
• Не предназначен для силовых цепей выше 400 В или токов выше 16 А
• Не следует применять в местах с постоянным движением, вибрацией или перегибами - возможна усталость металла

Примеры использования

• Соединение фазного провода от выключателя с проводом к светильнику
• Объединение входящего и выходящего нулевого провода в распределительной коробке
• Подключение проводов к розетке в старом доме при замене устройства
• Создание ответвлений в слаботочных цепях (например, сигнализация, дверной звонок)

Практические советы

• Выбирайте СИЗ-1 именно для сечения 1–2,75 мм2 - меньшие провода (менее 1 мм2) могут проскочить через пружину, большие - не войдут
• Перед монтажом проверьте, что все жилы одинаково зачищены - неравномерная длина снижает качество контакта
• Если провод слишком гибкий (многожильный), слегка скрутите его перед вставкой - это предотвратит выпадение отдельных жил
• После монтажа потяните каждый провод - если не выскакивает, соединение надёжное
• СИЗ-1 1-2,75 мм2 от EKF - часть серии PROxima, совместим с другими изделиями этой линейки по качеству и стандартизации
