Соединительный изолирующий зажим СИЗ-1, 2,7 мм (1,0-3,0 ) серый | 07-5216 REXANT MEET

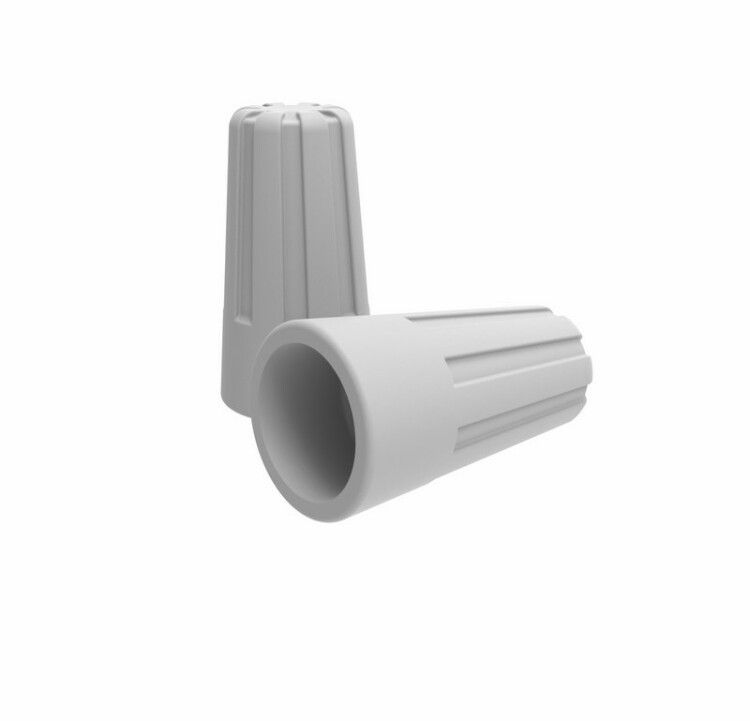

Соединительный изолирующий зажим СИЗ-1, диаметр 2,7 мм (1,0–3,0 мм2) серый от Rexant - это компактный и надёжный элемент для изоляции и механической фиксации скрутки медных проводов. Артикулы 07-5216 и etm07-5216 подходят для бытовых и промышленных сетей до 600 В.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-1 предназначен для создания безопасного электрического соединения между двумя или более медными проводами. Он используется после того, как провода были зачищены и скручены друг с другом. Применяется в распределительных коробках, щитах, светильниках, бытовой технике и других местах, где требуется надёжная изоляция без пайки или сварки.

Технические характеристики

• Диаметр проводника: 2,7 мм
• Суммарное сечение жил: 1–3 мм2
• Номинальное напряжение: 600 В
• Рабочий температурный диапазон: от –10 C до +75 C
• Цвет корпуса: серый
• Количество контактов: один (для соединения двух проводов)
• Тип изделия: зажим соединительный изолирующий

Контактная часть выполнена из оцинкованной стальной пружины, корпус - из нейлона 6.6, который не содержит галогенов и не поддерживает горение.

Совместимость и монтаж

Соединительный изолирующий зажим СИЗ-1 совместим только с одножильными и многожильными медными проводами, суммарным сечением 1–3 мм2. Для правильного монтажа:

• Защитную изоляцию снимают на длину 8–10 мм;
• Жилы скручивают плотно, чтобы они не торчали наружу;
• Зажим накручивают по часовой стрелке до упора - он сам фиксирует скрутку внутри;
• Не допускается использование с алюминиевыми, медно-алюминиевыми или тонкими проводами меньше 1 мм2.

Монтаж занимает несколько секунд, не требует специальных инструментов.

Безопасность и стандарты

Корпус изготовлен из самозатухающего нейлона 6.6, соответствующего требованиям к материалам, не поддерживающим горение. Номинальное напряжение 600 В позволяет применять зажим в бытовых и промышленных цепях переменного тока. Соответствует общепринятым нормам безопасности для изолирующих соединителей, хотя явного указания на ГОСТ/IEC в данных нет.

Преимущества

• Надёжное удержание скрутки благодаря конической пружине - контакт не ослабевает со временем.
• Полная изоляция скрутки - исключён риск замыкания или удара током.
• Устойчивость к перепадам температур - работает в условиях от –10 C до +75 C.
• Легко демонтируется и может использоваться повторно при необходимости переоборудования.
• Экономит время на монтаже по сравнению с изолентой или клеммниками.

Ограничения применения

• Не применяется для алюминиевых проводов - возможен оксидный слой, снижающий контакт.
• Не рекомендован для проводов сечением менее 1 мм2 или более 3 мм2 - пружина не обеспечит достаточного давления.
• Не предназначается для открытой установки вне коробок - не имеет защиты IP, чувствителен к влаге и пыли.
• Не следует использовать в местах постоянных вибраций без дополнительной фиксации.

Примеры использования

• Подключение выключателя в распределительной коробке квартиры.
• Соединение проводов освещения в потолочном люстре.
• Объединение фазных проводов в автоматическом шкафу управления.
• Ремонт повреждённого участка проводки в домашней сети.

Практические советы

• Перед установкой проверьте, что все жилы одного цвета и находятся под одним напряжением - зажим не разделяет цепи.
• Если провода слишком тонкие (ближе к 1 мм2), сделайте более плотную скрутку - иначе зажим будет болтаться.
• При работе в сыром помещении лучше дополнительно обмотать место соединения термоусадкой - СИЗ-1 не герметичен.
• Выбирайте серые зажимы именно для меди; другие цвета в этой серии могут отличаться по размеру и применению.
• Артикулы 07-5216 и etm07-5216 - это один и тот же продукт от Rexant, различаются лишь системой кодирования поставщика.
