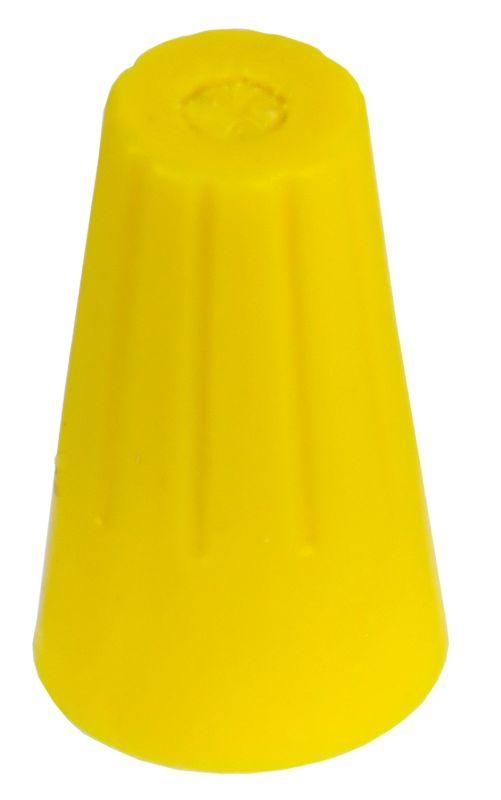

Соединитель проводов СИЗ-1 1.0-3.0 (уп.100шт) IEK USC-10-3-100

Соединительный изолирующий зажим СИЗ-1 1,0–3,0 желтый (100 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции одножильных или многожильных медных проводов сечением 1–3 мм2. Этот зажим применяют в распределительных коробках, щитах и других точках ответвлений электропроводки. Артикул usc-10-3-100 соответствует серийному решению IEK для бытовых и коммерческих сетей.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-1 используется для создания надёжного электрического контакта между двумя или более проводами без необходимости пайки или сварки. Он обеспечивает механическую фиксацию и электроизоляцию сразу после установки. Подходит для внутренней электропроводки в квартирах, офисах, на объектах ЖКХ и легкой промышленности. Применяется исключительно в цепях переменного и постоянного тока до 450 В.

Технические характеристики

• Сечение жил: 1–3 мм2 - оптимальная нагрузка для медных проводов типичной домашней проводки;
• Номинальное напряжение: 450 В - допустимо для сети 220/380 В;
• Номинальный ток: 25 А - выдерживает нагрузку обычных розеточных групп;
• Материал корпуса: ПВХ - устойчив к воздействию влаги, химически стойкий, самозагасающий;
• Рабочая температура: –10…+45 C - подходит для помещений без экстремальных перепадов;
• Срок службы: 10 лет - гарантирует долговременную герметичность и прочность;
• Ширина ячейки: 8,5 мм - позволяет легко защёлкивать зажим на подготовленном пучке проводов;

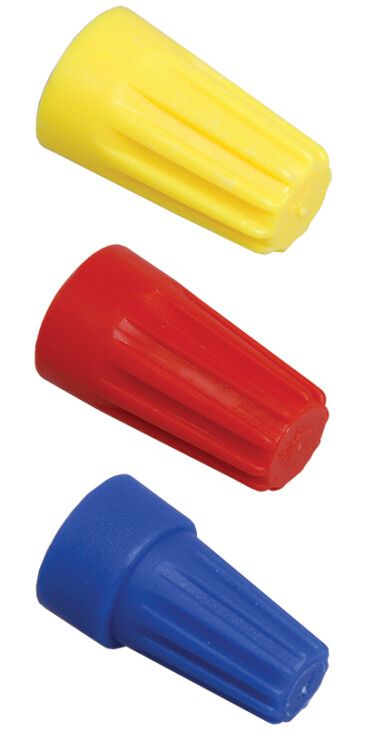

• Цвет: жёлтый - стандартизированная цветовая маркировка для удобства идентификации;
• Количество контактов: один - каждый зажим соединяет одну пару или группу проводов.

Совместимость и монтаж

Соединительный изолирующий зажим СИЗ-1 совместим только с мягкими медными проводниками. Для работы требуется предварительная зачистка жил на 10–15 мм. Концы проводов должны быть плотно скручены друг с другом перед установкой зажима. Монтаж выполняется путём накручивания корпуса на скрутку руками - специальные инструменты не требуются. Убедитесь, что все жилы полностью вошли в канал зажима - видимые торцы указывают на некорректную сборку.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50597-93 для соединительных изолирующих зажимов. Соответствует нормам безопасности для электромонтажа в помещениях с повышенной влажностью и нормальной степенью защиты IP20. Напряжение 450 В обеспечивает запас по отношению к стандартным 220 В в бытовых сетях.

Преимущества

• Не требует пайки, термоусадки или болтовых соединений - экономит время при монтаже;
• Автоматическая изоляция снижает риск замыкания и поражения током;
• Удобная форма и цвет позволяют быстро отличить зажимы одного типа среди других;
• Высокая механическая прочность корпуса предохраняет скрутку от случайного расхождения;
• Групповой комплект (100 шт.) снижает стоимость единицы и обеспечивает наличие запаса на проект.

Ограничения применения

• Не для алюминиевых проводов - материал ПВХ не обеспечивает достаточного давления на мягкий металл;
• Не рекомендован для открытой прокладки вне коробок - отсутствует защита от внешних повреждений;
• Не использовать при температуре ниже –10 C - материал становится хрупким и трескается;
• Не применять в местах с высокой вибрацией или частыми механическими ударами - возможен выход из строя контактной части;
• Не подходят для проводов сечением менее 1 мм2 или более 3 мм2 - риск плохого контакта или деформации корпуса.

Примеры использования

• Подключение светильника к основной проводке в распределительной коробке;
• Объединение фазных проводов группы розеток;
• Переброс питания между соседними участками освещения;
• Добавление нового устройства в существующую сеть без вскрытия стен.

Практические советы

• Перед установкой всегда проверьте соответствие сечения провода указанному диапазону - даже 0,5 мм2 отклонения нарушают контакт;
• Скрутите жилы минимум на три оборота перед надеванием зажима - так увеличится площадь контакта;
• Не используйте несколько зажимов вместо одного большего - это создаёт лишние точки отказа;
• Проверяйте плотность закручивания: если зажим легко сдвигается - он установлен неверно;
• Храните блистеры в сухом месте - влага может вызвать окисление внутри, особенно при длительном сроке хранения.
