Соединитель проволоки Т-образный (244) | 5311039 OBO Bettermann

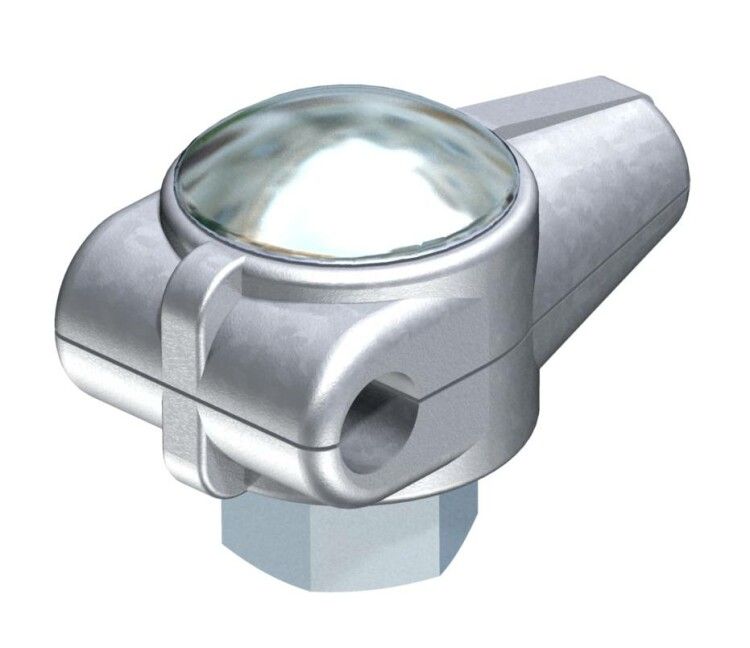

Соединитель проволоки или прутка Т-образный, оцинкованный от OBO BETTERMANN (арт. 5311039) предназначен для надёжного механического соединения металлических элементов в системах молниезащиты и заземления, где требуется прочное крепление на основе круглых стержней или проволоки.

Назначение и область применения

Этот Т-образный соединитель используется для создания электрически связанных узлов между вертикальными и горизонтальными проводниками в системах молниезащиты и заземления. Подходит для фиксации медной или стальной проволоки, а также стальных прутьев диаметром до 10 мм. Применяется в промышленных объектах, энергообъектах, жилых и общественных зданиях, где требуются долговечные и коррозионностойкие соединения.

Технические характеристики

• Тип соединителя: Т-образный
• Материал: оцинкованная сталь с гальваническим цинковым покрытием
• Крепёж: винт с полукруглой низкой головкой M10 × 30
• Гайка: шестигранная M10
• Стандарт соответствия: VDE 0185-305-3 (IEC/EN 62305-3)
• Тип изделия: 244

Совместимость и монтаж

Соединитель совместим с проволокой или прутком из меди, стали или оцинкованной стали диаметром до 10 мм. Для установки необходимо:

• Заготовить отверстие в основании (например, бетонном или металлическом кронштейне) под винт M10;
• Уложить проводник в паз Т-образной части соединителя;
• Закрутить винт M10×30 через отверстие в головке до плотного контакта с проводником;
• Закрепить гайку M10 снизу для предотвращения самопроизвольного раскручивания.

Не используйте инструменты с высоким крутящим моментом - перегрузка может повредить резьбу или деформировать тонкий корпус.

Безопасность и стандарты

Изделие соответствует требованиям стандарта VDE 0185-305-3 (эквивалент IEC/EN 62305-3), который регламентирует материалы и методы соединений в системах молниезащиты. Гальваническое цинкование обеспечивает электрохимическую совместимость с другими компонентами системы и снижает риск коррозии при длительной эксплуатации вне помещений.

Преимущества

• Высокая механическая прочность благодаря цельнолитому Т-образному корпусу и резьбовому соединению M10.
• Устойчивость к внешним воздействиям за счёт гальванического цинкования - срок службы увеличен в условиях повышенной влажности и агрессивной среды.
• Простота сборки: не требует сварки, пайки или специального оборудования.
• Совместимость с серийной продукцией OBO BETTERMANN для унифицированных решений молниезащиты.

Ограничения применения

• Не предназначена для применения в качестве самостоятельного заземляющего электрода - только как соединительный элемент между проводниками.
• Не рекомендовано использование в агрессивных химических средах (промышленные выбросы кислот, щелочей).
• Рабочий диаметр проводника ограничен 10 мм - для более толстых стержней требуется другой тип соединителя.
• Не следует применять в местах постоянного механического воздействия (вибрация, удары) без дополнительной фиксации.

Примеры использования

• Соединение горизонтального контура заземления с вертикальным стержнем в системе молниезащиты здания.
• Фиксация медной проволоки к стальному профильному уголку при устройстве равнопотенциальной связи.
• Подключение стального прутка к железобетонному основанию через анкерную плиту.

Практические советы

• Перед монтажом проверьте соответствие диаметра проводника и внутреннего канала соединителя - допуск +-0,5 мм.
• При использовании в открытых зонах обязательно затяните гайку с помощью контрольного момента - не менее 25 Нм.
• Для защиты от случайного раскручивания можно использовать пластиковую колпачковую гайку или замковую шайбу.
• Артикул 5311039 и тип 244 - это один и тот же продукт; при заказе указывайте оба кода для точного попадания в каталог OBO BETTERMANN.
