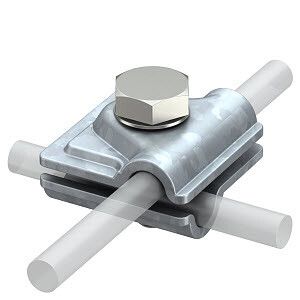

Соединитель проволоки универсальный (249 B ST) | 5311705 OBO Bettermann

Соединитель проволоки универсальный (249 B ST) от OBO BETTERMANN предназначен для надёжного механического соединения круглых проводников одинакового диаметра - например, при устройстве молниезащиты, заземления или распределении тока между несколькими проводами. Артикул 249 B ST обеспечивает устойчивую работу в агрессивных условиях благодаря защите от коррозии.

Назначение и область применения

Соединитель проволоки универсальный (249 B ST) используется для создания прочных электрических соединений типа T-образных, крестообразных и параллельных. Подходит для работы с медными или алюминиевыми проводниками диаметром 8–10 мм. Часто применяется в системах молниезащиты, контурах заземления, на опорах ЛЭП, в промышленных объектах и на объектах энергетики.

Технические характеристики

• Тип соединителя: многофункциональный зажим с винтовым креплением
• Диаметр соединяемых проводников: 8–10 мм (для обоих проводов)
• Материал корпуса: сталь с горячим цинкованием
• Крепёжный винт: M10×30, с шестигранной головкой
• Покрытие: горячий цинк - повышает стойкость к коррозии
• Соответствие стандартам: VDE 0185-305 (IEC 62305)

Совместимость и монтаж

Соединитель проволоки универсальный (249 B ST) совместим с любыми одножильными или многожильными круглыми проводниками диаметром 8–10 мм. Для установки необходимо:

• Зачистить концы проводов до металлического блеска
• Разместить провода в гнёздах зажима так, чтобы они плотно прилегали друг к другу
• Затянуть винт M10×30 моментом, достаточным для фиксации - без перегрузки

Не требует специальных инструментов - достаточно гаечного ключа на 17 мм. Монтаж возможен как на вертикальных, так и на горизонтальных поверхностях.

Безопасность и стандарты

Соединитель проволоки универсальный (249 B ST) соответствует немецкому стандарту VDE 0185-305 и международному IEC 62305, что гарантирует безопасную передачу токов молнии и больших импульсов. Горячее цинкование обеспечивает долговременную защиту от электрохимической коррозии даже в условиях повышенной влажности.

Преимущества

• Универсальная форма позволяет выполнять три типа соединений без замены компонентов
• Высокая механическая прочность благодаря стальному корпусу и винту M10
• Защита от коррозии - горячее цинкование выдерживает длительное воздействие внешней среды
• Легкий контроль затяжки - винт с шестигранной головкой удобен для проверки ключом
• Подтверждённая сертификация - соответствие нормам для молниезащиты

Ограничения применения

• Не предназначена для соединения проводников диаметром менее 8 мм или более 10 мм - риск плохого контакта
• Не рекомендуется использовать в местах постоянного механического нагрева выше +80 C
• Не подходит для соединения алюминиевых и медных проводов напрямую - требуется переходной элемент
• Не является герметичным - не следует применять в полностью погружаемых средах

Примеры использования

• Соединение молниеотводов на крыше здания - T-образное соединение основного стержня с боковым ответвлением
• Объединение нескольких заземляющих проводников у распределительного щита
• Формирование сетки заземления на промышленном объекте - параллельные соединения между стержнями
• Переход от одного проводника к двум - крестообразное соединение в точке ответвления

Практические советы

• При монтаже всегда используйте новый винт M10×30 - повторное использование снижает надёжность
• Проверьте, что все проводники находятся внутри контактных зон - не допускайте частичного выхода
• Избегайте скручивания проводов перед установкой - зажим сам создаёт нужный контакт
• После монтажа проверьте затяжку винта через 1–2 недели - особенно при температурных колебаниях
• Артикул 249 B ST от OBO BETTERMANN - выбирайте оригинальные изделия, чтобы гарантировать соответствие стандартам
