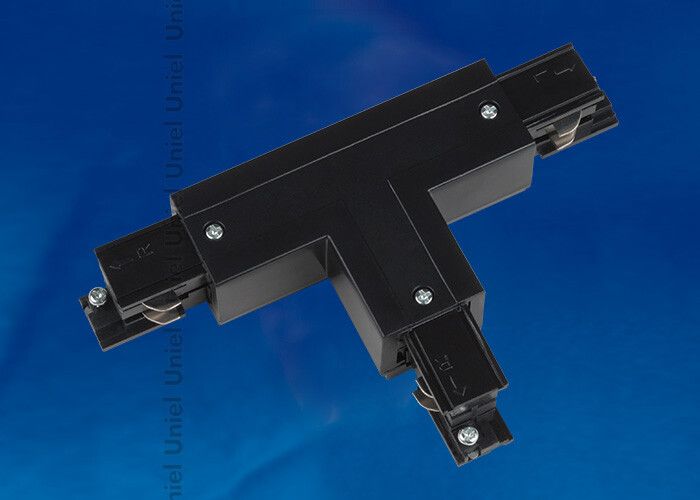

Соединитель для шинопровода осветительного Т-образный. левый, внутренний, трехфазный, черный. UBX-A34 BLACK 1 POLYBAG | 09760 Uniel

Соединитель для шинопроводов Т-образный левый внутренний трехфазный черный UBX-A34 BLACK 1 POLYBAG - компонент системы шинопроводов Uniel, предназначен для гибкого соединения участков трекового освещения с поворотом налево. Подходит для монтажа трековых светильников в коммерческих и офисных помещениях.

Назначение и область применения

Соединитель UBX-A34 BLACK используется для создания T-образных ответвлений в трековой системе освещения. Он позволяет подключить три фазы, ноль и землю одновременно, обеспечивая питание светильникам на перпендикулярном участке трека. Применяется в магазинах, выставочных залах, офисах и других местах, где требуется гибкая и модульная система освещения. Удобен для установки трековых светильников с изменяемой направленностью света.

Технические характеристики

• Тип: Т-образный левый внутренний соединитель
• Номинальный ток: 16 А
• Фазность: Трехфазный (L1, L2, L3, N, PE)
• Цвет: Черный
• Совместим с шинопроводами Uniel серии, поддерживающими 16 А

Совместимость и монтаж

Соединитель UBX-A34 BLACK совместим с другими элементами шинопроводной системы Uniel, имеющими аналогичную контактную группу и габариты. Монтаж выполняется путём вставки в шинопровод до щелчка - защёлкивающий механизм обеспечивает надёжный контакт без дополнительного крепления. Для работы требует предварительно установленного прямого участка шинопровода. Соединитель не требует инструментов - достаточно вставить его в нужное место и закрепить светильники.

Безопасность и стандарты

Соединитель UBX-A34 BLACK соответствует требованиям европейских стандартов электромагнитной совместимости и имеет российский сертификат соответствия. Конструкция исключает случайное выпадение контактов и защищена от доступа к токоведущим частям при установленных светильниках.

Преимущества

• Устойчивый контакт благодаря защёлкивающему механизму
• Поддержка полной цепи: три фазы + ноль + земля - безопасное питание всех типов светильников
• Чёрный цвет маскирует соединение на фоне потолка и корпусов светильников
• Не требует сверления или дополнительных креплений

Ограничения применения

• Не предназначен для внешнего монтажа - работает только внутри шинопровода
• Работает только с шинопроводами, рассчитанными на 16 А; несовместим с более мощными системами
• Не подходит для использования вне систем трекового освещения (например, в распределительных щитах)
• Имеет жесткий угол поворота - нельзя регулировать направление после установки

Примеры использования

• Создание перпендикулярного ответвления вдоль стен в торговом зале для точечного освещения витрин
• Обход колонны или оборудования в выставочном зале через T-соединение
• Зональное освещение в офисе: основной трек вдоль потолка + боковое ответвление над рабочими столами

Практические советы

• Перед монтажом убедитесь, что шинопровод полностью обесточен
• Проверьте, чтобы входящий и выходящий участки шинопровода были одной серии и типа - это гарантирует плотное соединение
• Учитывайте, что T-соединитель занимает место вдоль всей шины - планируйте расположение светильников заранее
• Для сложных конфигураций используйте несколько соединителей UBX-A34 BLACK вместе с прямыми участками - избегайте перегрузки одного участка
• Соединитель UBX-A34 BLACK - часть системы Uniel; рекомендуется использовать оригинальные аксессуары для сохранения сертифицированной безопасности
