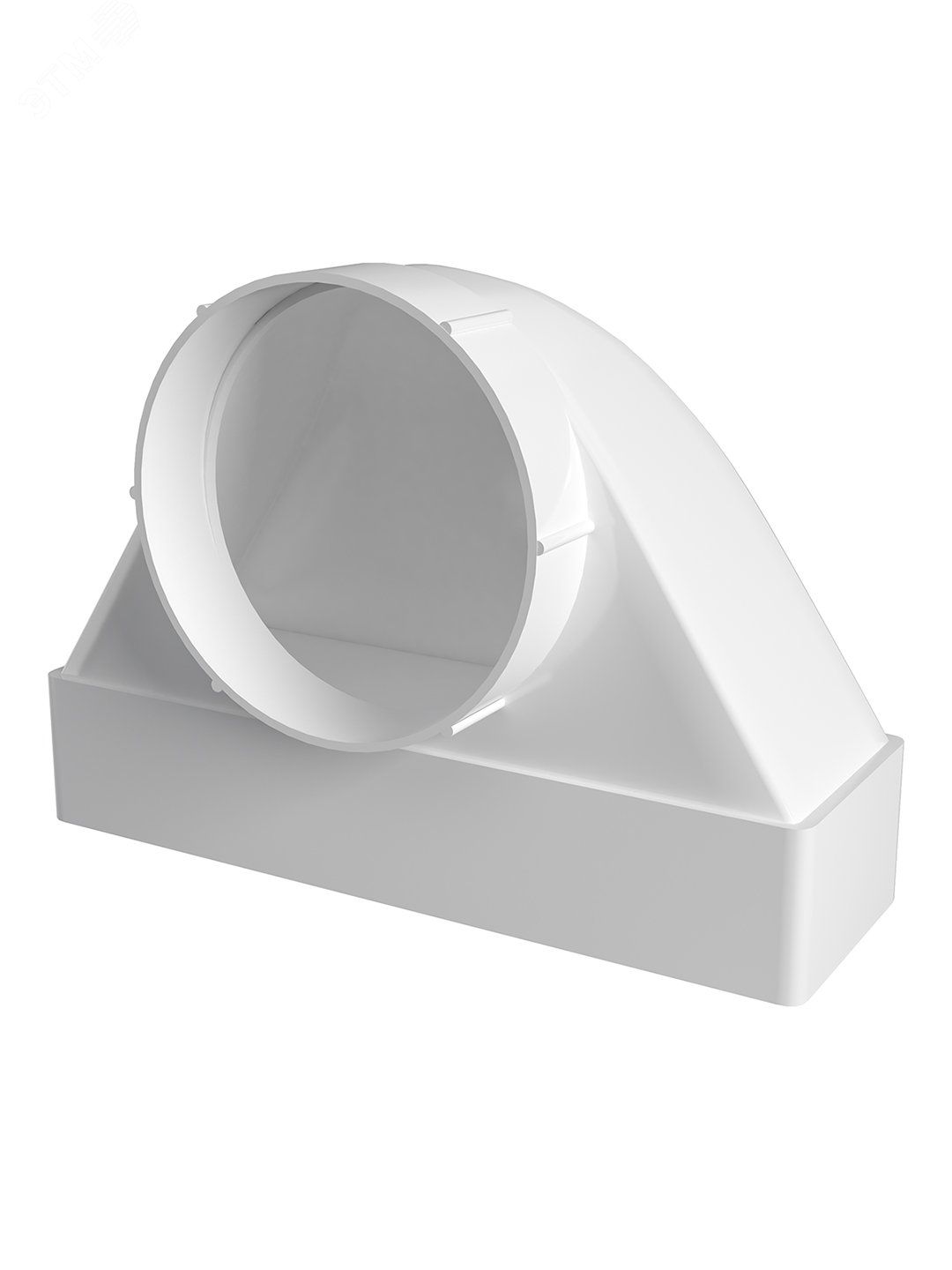

Соединитель угловой 90° пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D100 - 620СК10ФП ЭРА 622

Соединитель угловой 90 градусов пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D100 от ERA (артикулы 620ск10фп и 622) предназначен для создания поворотов в системах вентиляции между прямоугольными воздуховодами и фланцевыми устройствами. Он обеспечивает герметичный переход под прямым углом без необходимости дополнительной сборки.

Назначение и область применения

Этот соединитель используется для соединения плоских прямоугольных воздуховодов с фланцевыми воздухораспределителями (например, РК, АПВП) или вентиляторами под углом 90 градусов. Применяется в системах принудительной вентиляции жилых, коммерческих и промышленных зданий, где требуется компактная и быстрая сборка каналов из пластика. Подходит для установки в потолочных и стеновых нишах, где важна точность геометрии и минимальная высота прохода.

Технические характеристики

• Угол соединения: 90°
• Габариты входного/выходного отверстия: 60×204 мм (прямоугольное)
• Диаметр круглого выхода: D100 мм
• Материал: пластик (устойчив к коррозии, не проводит ток)
• Тип соединения: фланцевый - совместим с фланцами стандартных воздухораспределителей

Совместимость и монтаж

Соединитель угловой 90 градусов пластиковый для плоских каналов с фланцевыми воздухораспределителями 60х204/D100 монтируется напрямую:

• На одну сторону - к прямоугольному воздуховоду 60×204 мм без дополнительных адаптеров;
• На другую сторону - к фланцу воздухораспределителя или вентилятора с наружным диаметром 100 мм.

Не требует клея или сварки. Крепление осуществляется через болтовые отверстия на фланцах. Убедитесь, что фланец воздухораспределителя имеет соответствующий шаг крепления и размер отверстий. Герметизация достигается за счет плотного прилегания фланцев - рекомендуется использовать уплотнительную ленту или прокладку.

Преимущества

• Легкий вес - снижает нагрузку на крепления и упрощает транспортировку и монтаж;
• Изготовлен из химически стойкого пластика - не ржавеет, не деформируется при перепадах температур до +50C;
• Замена металлических аналогов - исключает необходимость антикоррозийной обработки;
• Стандартные размеры - совместим с большинством серийных фланцевых решений ERA и других производителей.

Ограничения применения

• Не предназначено для использования в системах с температурой выше +50C - материал теряет прочность при нагреве;
• Не подходит для систем с высоким давлением (>500 Па);
• Не применяется во взрывоопасных средах - материал не является антистатическим;
• Не допускается механическая нагрузка на корпус - он не рассчитан на опирание или давление со стороны трубопровода.

Примеры использования

• Подключение вытяжного канала к воздухораспределителю РК в офисном помещении;
• Переход от прямоугольного воздуховода к вентилятору АПВП в туалете;
• Сборка системы вентиляции в подвесном потолке с ограниченным свободным пространством;
• Обустройство вентканалов в многоквартирных домах с использованием готовых фланцевых элементов.

Практические советы

• Проверьте перед монтажом, чтобы внутренний диаметр фланца воздухораспределителя точно соответствовал D100 - расхождение более +-1 мм вызывает утечки;
• При установке в вертикальных участках используйте дополнительные кронштейны - масса соединителя увеличивает нагрузку на швы;
• Не затягивайте болты слишком сильно - пластик легко трескается при перегрузке;
• Артикул 620ск10фп и 622 - это один и тот же продукт; различия в номерах связаны с партиями производства, функционально они идентичны.
