Соединитель угловой для низковольтного накладного шинопровода, черный, LD2001 | 41977 FERON

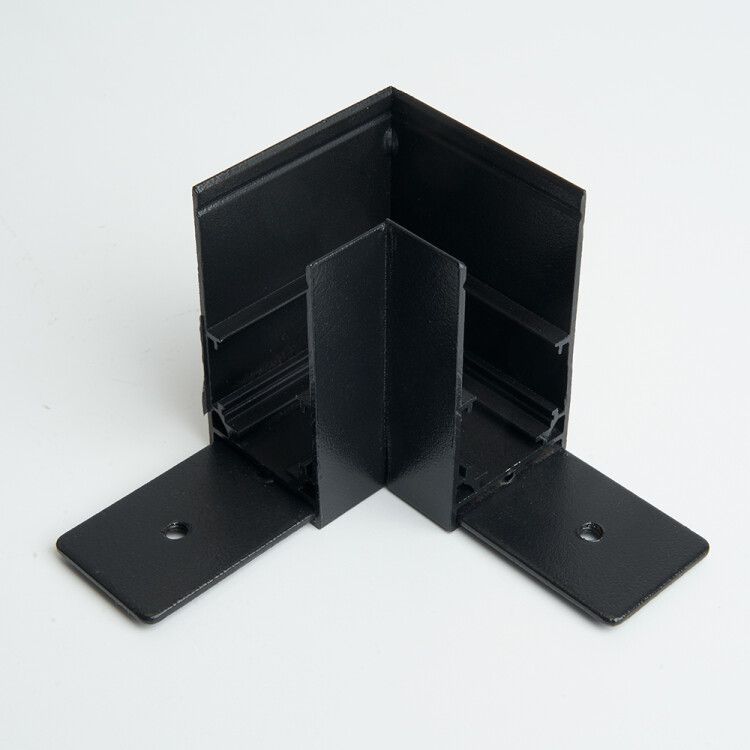

Соединитель угловой черный для низковольтного накладного шинопровода FERON (артикулы 41977 и ld2001) предназначен исключительно для механической фиксации шинопроводов под углом 90°, не обеспечивая электрический контакт между секциями.

Назначение и область применения

Этот соединитель используется для создания поворотов в системах накладного шинопровода CABM1000. Он не передает ток - его задача только удерживать элементы шинопровода в заданном положении. Применяется там, где требуется изменить направление трассы без нарушения механической целостности системы: например, при обходе колонн, перегородок или переходах между уровнями оборудования.

Технические характеристики

• Тип изделия: соединитель угловой
• Материал корпуса: алюминий
• Цвет: черный
• Способ монтажа: втычной - без инструментов, защелкивается на шинопроводе
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от −40 C до +40 C и повышенной влажности
• Угол изгиба: 90°
• Совместим с шинопроводами серии CABM1000

Совместимость и монтаж

Соединитель угловой черный для низковольтного накладного шинопровода FERON совместим только с моделями CABM1000. Монтаж выполняется путем вставки (втычного соединения): один конец соединителя плотно надевается на окончание шинопровода, второй - на следующую секцию. Для фиксации используются винты, входящие в комплект. Нельзя использовать с другими сериями шинопроводов - даже если внешние размеры кажутся схожими.

Безопасность и стандарты

Изделие соответствует требованиям климатического исполнения УХЛ4, что гарантирует стабильную работу в условиях производственных помещений с высокой влажностью и перепадами температур. Электроизоляционные свойства не предусмотрены - соединитель не является изолирующим элементом и не заменяет электрические контакты.

Преимущества

• Простой и быстрый монтаж благодаря втычному механизму
• Высокая прочность алюминиевого корпуса при минимальном весе
• Защита от коррозии за счет покрытия и материала
• Стандартная цветовая маркировка (черный) позволяет легко отличать угловые участки от прямых

Ограничения применения

• Не предназначена для передачи электроэнергии - не заменяет электрические соединители
• Работает только с шинопроводами CABM1000; несовместим с другими типами
• Не рекомендуется для открытого монтажа вне зданий - климатическое исполнение УХЛ4 не предусматривает постоянного воздействия осадков
• Не выдерживает механические нагрузки, кроме собственного веса и нормального усилия на стыке

Примеры использования

• Фиксация шинопровода при повороте вокруг технологической колонны в цехе
• Переход с горизонтальной трассы на вертикальную вблизи станка
• Обход препятствий (трубопроводов, воздуховодов) в распределительных щитовых

Практические советы

• Перед установкой проверьте, чтобы торцы шинопровода были чистыми и не деформированы - иначе соединение будет неплотным
• Затяжка винтов должна быть умеренной: переусиливать нельзя, чтобы не повредить резьбу или корпус
• Если система требует нескольких поворотов, планируйте расположение так, чтобы нагрузка на каждый соединитель была равномерной
• Соединитель угловой черный для низковольтного накладного шинопровода FERON следует применять только в паре с основными секциями CABM1000 - использование других компонентов нарушает целостность системы
