Соединитель угловой FIX-RGB-10mm-L | 023961 Arlight

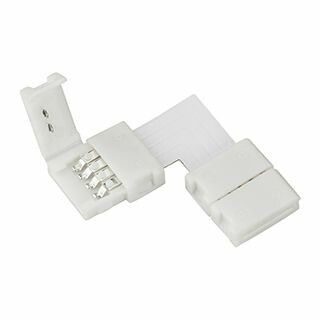

Соединитель угловой FIX-RGB 10мм L от Arlight - это компактный пластиковый коннектор для надёжного соединения двух отрезков светодиодной RGB-ленты шириной 10 мм под углом. Артикул 023961 подходит для монтажа в местах, где требуется изгиб ленты без разрывов цепи.

Назначение и область применения

Соединитель угловой FIX-RGB 10мм L предназначен для соединения двух участков открытых светодиодных RGB-лент шириной 10 мм под углом 90 градусов. Он позволяет сохранить целостность электрической цепи там, где лента должна менять направление - например, на углах потолков, ниш, рам или корпусов оборудования. Коннектор не содержит проводов, поэтому используется исключительно для прямого контакта между лентами с уже подготовленными контактами.

Технические характеристики

• Тип изделия: коннектор (без проводов)
• Ширина совместимой ленты: 10 мм
• Материал корпуса: пластик
• Максимальный ток: 3 А
• Максимальное напряжение: 50 В
• Форма: угловой (90°)
• Количество контактов: 4 (R, G, B, +V)

Совместимость и монтаж

Соединитель FIX-RGB 10мм L совместим только с LED-лентами шириной 10 мм, имеющими стандартные медные контактные площадки. Для установки необходимо:

• Обрезать ленту точно по меткам (между светодиодами), чтобы контакты совпадали с выводами коннектора;
• Заправить оба конца ленты в соответствующие слоты коннектора;
• Зажать фиксирующие зажимы до щелчка - они обеспечивают механическую и электрическую связь.

Не используйте коннектор с закрытыми (заливными) лентами - он рассчитан только на открытые типы. Убедитесь, что лента имеет одинаковое количество контактов (4-контактная RGB+V).

Безопасность и стандарты

Рабочие параметры (до 3 А и 50 В) соответствуют требованиям безопасности для низковольтных систем освещения. Применяется в соответствии с нормами для устройств класса II (двойная изоляция). Нет сертификации IP - коннектор не защищён от влаги и пыли, поэтому запрещено использование во влажных средах или на улице.

Преимущества

• Простая установка - не требует пайки или инструментов;
• Экономит время при монтаже сложных форм;
• Имеет прочную фиксацию благодаря зажимному механизму;
• Пластиковый корпус не проводит ток и предотвращает замыкание;
• Поддерживает цветопередачу RGB без потерь сигнала.

Ограничения применения

• Не подходит для лент шириной более или менее 10 мм;
• Не предназначена для работы во влажной среде, на улице или в помещениях с высокой влажностью;
• Не совместим с адресными (WS2812, APA102) лентами - только с обычными RGB;
• Не выдерживает нагрузку выше 3 А - при превышении возможен перегрев и выход из строя;
• Не рекомендован для частого демонтажа - зажимы теряют эластичность после нескольких использований.

Примеры использования

• Подсветка потолочных багетов с поворотами на углах комнаты;
• Освещение рекламных коробов и световых панелей;
• Декоративная подсветка мебели с внутренними углами;
• Системы подсветки в торговых витринах и выставочных стендах.

Практические советы

• Перед монтажом проверьте, что лента имеет именно 4-контактную распиновку (R-G-B-V);
• Не затягивайте коннектор слишком сильно - можно повредить медные дорожки на ленте;
• Если лента будет работать долго на максимальном токе, лучше использовать параллельное питание, а не последовательное через несколько коннекторов;
• ArLight предлагает этот коннector только оптом - минимальная партия 10 штук (артикул 023961);
• Храните коннекторы в сухом месте - даже при отсутствии защиты IP, влага может вызвать окисление контактов.
