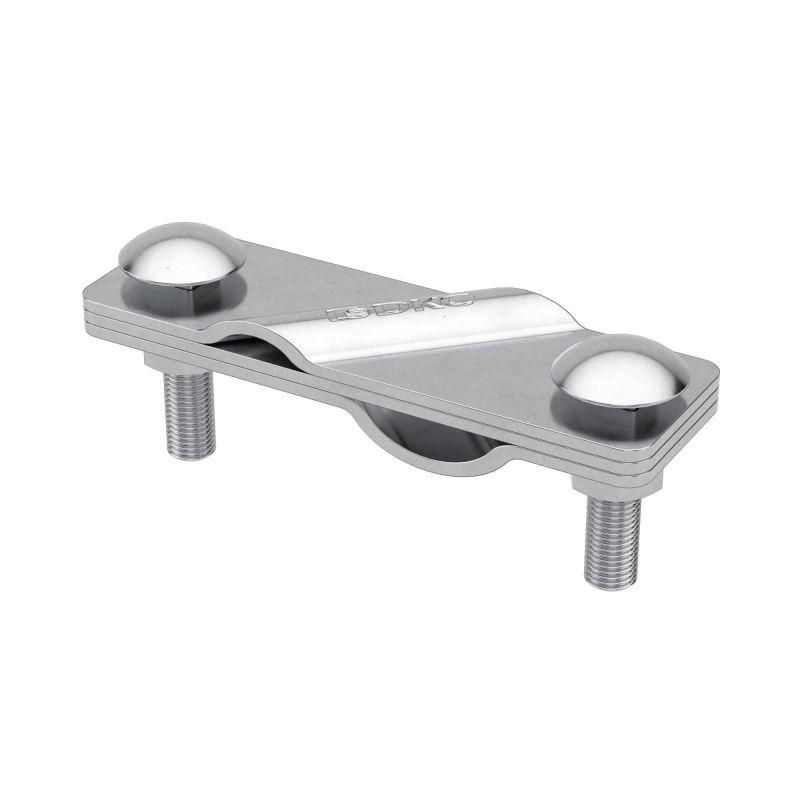

Универсальный соединитель вертикального заземлителя, нержавеющая сталь - NE1302INOX ДКС

Соединитель вертикального заземлителя универсальный, нержавеющая сталь, DKC (артикул ne1302inox) предназначен для надёжного электрического соединения вертикального заземлителя с горизонтальным проводником. Изделие выполнено из нержавеющей стали V2A, что обеспечивает долговечность в агрессивной среде.

Назначение и область применения

Соединитель вертикального заземлителя универсальный, нержавеющая сталь, DKC используется для соединения омеднённого стержневого заземлителя с горизонтальной заземляющей шиной - полосой шириной 25–50 мм или круглым проводником диаметром 8–10 мм. Применяется в системах молниезащиты, заземления промышленных объектов, энергообъектов, трансформаторных подстанций и других сооружений, где требуется устойчивое к коррозии соединение.

Технические характеристики

• Материал: нержавеющая сталь V2A ( AISI 304 ) - устойчива к коррозии, не требует покраски
• Тип конструкции: зажимной соединитель с болтовым креплением
• Диапазон зажима плоского проводника: до 40 мм ширины
• Диапазон зажима круглого проводника: 8–10 мм диаметра
• Диаметр заземляющего вывода: 16 мм - для подключения к заземляющему проводнику или шине
• Ширина контактной площадки: 40 мм - соответствует стандартным полосовым проводникам

Совместимость и монтаж

Соединитель вертикального заземлителя универсальный, нержавеющая сталь, DKC совместим с омеднёнными стержневыми заземлителями диаметром 8–10 мм и стальными полосами 25–50 мм. Для установки необходимо:

• Закрепить зажим на вертикальном заземлителе - он фиксируется плотно за счёт пружинящего механизма
• Зажать горизонтальный проводник (полосу или пруток) между контактными пластинами
• Подключить заземляющий провод через болт M16 на корпусе устройства

Не требует сварки. Установка выполняется гаечным ключом. Контакты обеспечивают низкое переходное сопротивление даже после длительной эксплуатации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571.5.54 и IEC 62305 по надёжности заземляющих соединений. Нержавеющая сталь V2A исключает риск электрохимической коррозии при контакте с медью и бетоном. Соответствует нормам безопасности для заземляющих устройств в промышленных и жилых зонах.

Преимущества

• Высокая механическая прочность - выдерживает нагрузки при монтаже и в процессе эксплуатации
• Стойкость к внешним воздействиям - не ржавеет, не теряет проводимости при высокой влажности, солевых осадках, химически активной почве
• Готовый к использованию - не нуждается в доработке, сварке или антикоррозийной обработке
• Универсальная форма - один тип соединителя заменяет несколько специализированных решений

Ограничения применения

• Не предназначена для работы с проводниками меньше 8 мм или больше 10 мм - возможен слабый контакт
• Не рекомендовано применение с алюминиевыми проводниками - риск гальванической коррозии
• Не следует использовать в условиях постоянного механического удара или вибрации без дополнительной фиксации
• Длина заземляющего провода от вывода M16 должна быть минимальной - длинные участки увеличивают импеданс

Примеры использования

• Подключение омеднённого стержня к полосе 40×4 мм в заземляющей сети АЭС
• Соединение вертикального заземлителя с контуром вокруг распределительного пункта 10/0,4 кВ
• Фиксация заземляющего проводника к трубе заземления на промышленной площадке с агрессивной средой

Практические советы

• Перед монтажом проверьте соответствие диаметра заземлителя (8–10 мм) - использование вне этого диапазона снижает надёжность
• При работе с полосой 25–50 мм убедитесь, что её толщина не превышает 5 мм - иначе зажим может не закрыться полностью
• После затяжки болта M16 проверьте усилие - оптимальное значение 10–12 Нм; перетяжка повредит резьбу
• Для защиты от механических повреждений можно дополнительно закрыть соединитель кожухом или поместить в песчаную засыпку
• Соединитель вертикального заземлителя универсальный, нержавеющая сталь, DKC (arтикул ne1302inox) - часть серии Jupiter, совместим с другими элементами этой линейки
