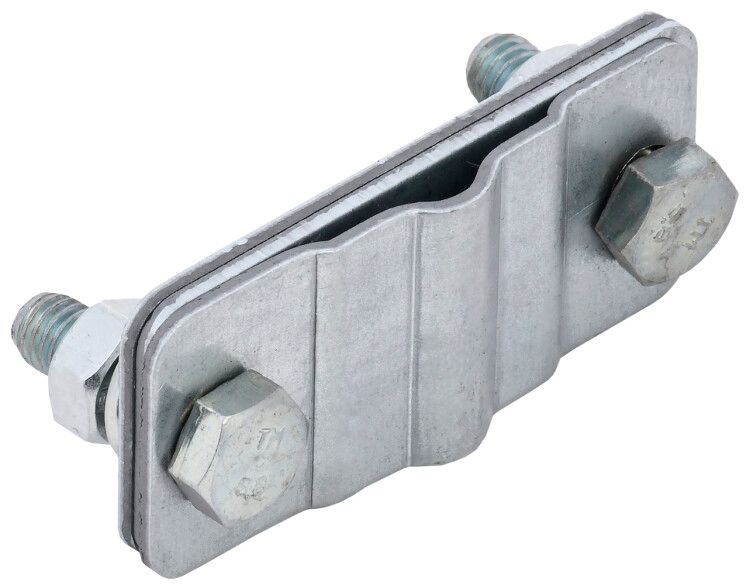

Зажим соединительный паралл. полоса/пруток-полоса оцинк. сталь IEK ZCC24-11-1-16-40

Зажим соединительный параллельный полоса/пруток-полоса оцинкованная сталь от бренда IEK предназначен для надёжного параллельного соединения плоских и круглых токоведущих элементов. Артикул zcc24-11-1-16-40 обеспечивает долговечное соединение в условиях повышенной влажности благодаря гальваническому цинкованию и материалу из нержавеющей стали.

Назначение и область применения

Зажим применяется для создания электрического контакта между двумя проводниками: одним - плоским (полосой), другим - круглым (прутком или жилой). Подходит для монтажа в распределительных устройствах, заземляющих контурах, шинах и на оборудовании, где требуется соединение разнотипных проводников без перегиба или сверления.

Технические характеристики

• Тип изделия: зажим соединительный параллельный
• Совместимость с проводником: круглые - диаметром 8–10 мм; плоские - шириной 20–40 мм
• Материал основания: нержавеющая сталь V2A (AISI 304)
• Защитное покрытие: гальваническое цинкование
• Срок службы: до 30 лет при соблюдении условий эксплуатации
• Способ монтажа: фиксация на устройстве (не требует сверления или пайки)

Совместимость и монтаж

Зажим устанавливается на поверхность оборудования - например, на металлическую раму, корпус щита или заземляющую шину. Для соединения необходимо поместить плоский проводник между двумя контактными поверхностями, а круглый - в специальный паз. Крепление осуществляется болтом, который затягивается ключом. Разделительная пластина внутри исключает прямой контакт между медью и сталью, что снижает риск электрохимической коррозии.

Безопасность и стандарты

Изделие соответствует требованиям к надёжности соединений в системах заземления и зануления. Материал AISI 304 устойчив к агрессивным средам, а гальваническое цинкование защищает от коррозии в условиях высокой влажности. Применяется в соответствии с ПУЭ и ГОСТ Р 50571.

Преимущества

• Разделительная пластина предотвращает коррозию при контакте разнородных металлов
• Высокая механическая прочность нержавеющей стали гарантирует стабильный контакт
• Цинковое покрытие увеличивает срок службы в атмосферных условиях
• Не требует сложного инструмента - достаточно обычного ключа
• Поддерживает постоянный контакт даже при вибрациях и температурных колебаниях

Ограничения применения

• Не предназначена для соединения проводников большего диаметра - максимальный круглый проводник - 10 мм, плоский - 40 мм
• Не рекомендуется использовать в средах с постоянным воздействием кислот, щелочей или морской воды - хотя материал устойчив, длительное воздействие может повредить цинковое покрытие
• Не подходит для монтажа в местах с частым демонтажем - многократные разборки снижают надёжность контакта

Примеры использования

• Присоединение заземляющего провода (медный круглый 10 мм) к стальной шине (плоская полоса 30×4 мм) в распределительном щите
• Соединение токоотвода от молниезащиты с вертикальным заземлителем
• Фиксация проводника от автоматического выключателя к заземляющей шине в промышленном оборудовании
• Обустройство системы уравнивания потенциалов в помещениях с повышенной влажностью (бассейны, котельные)

Практические советы

• Перед установкой проверьте соответствие диаметра проводника заявленному - 8–10 мм для круглого, 20–40 мм для плоского
• Затягивайте болт равномерно, без перегрузки - переусилие может деформировать пластину
• При использовании в открытых местах регулярно осматривайте состояние цинкового покрытия - при появлении белого налёта (коррозии цинка) замените зажим
• Не используйте этот зажим для передачи больших токов выше класса нагрузки - он не является силовым соединением, а служит для заземления и уравнивания потенциалов
• Артикул zcc24-11-1-16-40 совместим с другими изделиями серии IEK для заземления - можно комбинировать с аналогичными зажимами и шинами
