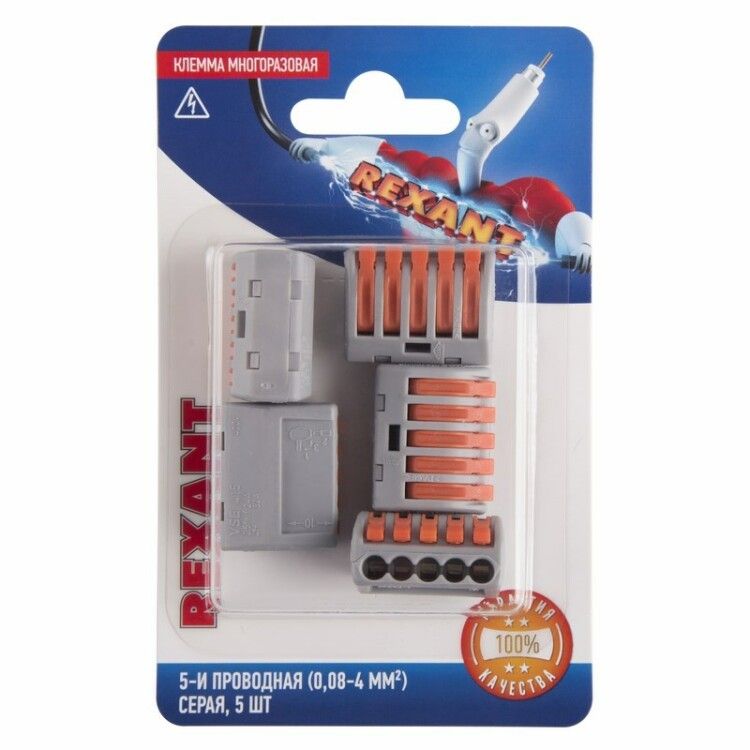

Универсальная клемма СМК 222-415, 5-проводная серая 0,08-2,5/4 мм² (блистер 5 шт./уп.) | 06-0202-B5 REXANT MEET

Клемма универсальная СМК 222-415 - это надёжная многоразовая соединительная клемма от Rexant с плоско-пружинным зажимом, предназначенная для быстрого и безопасного подключения до пяти проводников сечением от 0,08 до 4 мм2. Артикул 06-0202-b5 подходит для монтажа в распределительных коробках, пультах управления и других устройствах, где требуется компактное и долговечное соединение.

Назначение и область применения

Клемма универсальная СМК 222-415 используется для создания временных или постоянных электрических соединений между проводниками. Применяется в слаботочных и силовых цепях: автоматика, системы управления, освещение, оборудование с частичной перегрузкой, панели управления, станки, конвейеры, бытовые приборы. Особенно удобна там, где часто меняются подключения - благодаря рычагу можно легко открыть и закрыть зажим без инструментов.

Технические характеристики

• Номинальное поперечное сечение провода: 0,08–4 мм2 (для одножильных), 0,08–2,5 мм2 (для многожильных)
• Номинальный ток: 32 А (для одножильных), 24 А (для многожильных)
• Номинальное напряжение: 450 В
• Количество зажимов: 5
• Тип зажима: плоско-пружинный с рычагом
• Материал корпуса: полиамид PA66 (термостойкий, самозатухающий)
• Цвет: светло-серый
• Рабочий температурный диапазон: –40 C ... +85 C
• Подходящие типы проводников: одножильные и многожильные медные
• Стандарт AWG: поддерживает провода от 28 до 12 AWG

Совместимость и монтаж

Клемма универсальная СМК 222-415 совместима с любыми медными проводами - как одножильными, так и многожильными. Для монтажа:

• Зажим открывается нажатием рычага - он фиксируется в открытом положении.
• Провод вставляется до упора, затем рычаг опускается - контакт плотно зажимается.
• Не требует обжима, пайки или инструментов.
• Устанавливается на DIN-рейку или крепится в корпусе с помощью выступов на боках.
• Посадочные размеры позволяют использовать в стандартных распределительных коробках.

Обязательно проверьте соответствие сечения провода: для многожильных - не более 2,5 мм2, иначе возможен перегрев.

Безопасность и стандарты

Клемма универсальная СМК 222-415 соответствует требованиям безопасности для электроустановок до 450 В. Материал корпуса - полиамид PA66 с классом горючести UL94 V-0, что обеспечивает самозатухание при возгорании. Нет открытых токоведущих частей после установки. Работает в условиях повышенной влажности и перепадов температур, но не предназначен для прямого воздействия воды или пыли - не имеет защиты IP.

Преимущества

• Плавный и точный зажим за счёт пружинного механизма - снижает риск повреждения жил.
• Визуальный контроль: через прозрачную часть корпуса видно, правильно ли вставлен провод.
• Высокая механическая прочность корпуса - выдерживает вибрацию и нагрузки.
• Можно переиспользовать десятки раз без потери качества контакта.
• Экономия времени при сборке и обслуживании - нет необходимости в инструментах.

Ограничения применения

• Не применяется для алюминиевых проводов - материал зажима несовместим с оксидацией алюминия.
• Не рекомендовано использование в помещениях с высокой запылённостью или влагой без дополнительной герметизации.
• Не допускается подключение проводов сечением больше 4 мм2 (одножильных) или 2,5 мм2 (многожильных) - риск перегрева и выхода из строя.
• Не предназначен для работы в сетях переменного тока выше 450 В или постоянного тока выше 450 В.
• Не следует применять в средах с химически активными веществами - полиамид может разрушаться под действием растворителей.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации.
• Соединение проводов в щитах управления станков и конвейеров.
• Разводка осветительных цепей в торговых залах и офисах.
• Монтаж терморегуляторов, реле и контроллеров в HVAC-системах.
• Временные соединения при тестировании оборудования.

Практические советы

• Перед вставкой удалите изоляцию точно на нужную длину - не менее 6 мм, чтобы провод полностью вошёл в зажим.
• Для многожильных проводов слегка скрутите жилы перед введением - это предотвращает выпадение отдельных проволочек.
• Избегайте перегибов провода рядом с клеммой - это создаёт внутреннее напряжение и может вызвать обрыв.
• Проверяйте надёжность контакта легким покачиванием провода после зажима - если есть люфт, повторите операцию.
• При использовании нескольких клемм универсальных СМК 222-415 (артикул 06-0202-b5) в одном блоке - соблюдайте минимальный интервал между ними для теплоотвода.
• Хранить в сухом месте, избегать прямого солнечного света - продлевает срок службы материала корпуса.
