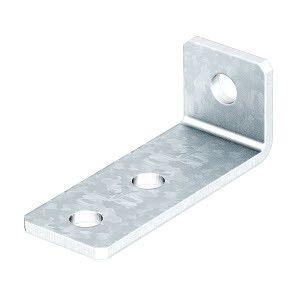

Соединительная пластина 90°, с 3 отверстиями 105x53x40x5 (GMS VW 90 FT) | 1124661 OBO Bettermann GMS FT

Соединительная пластина 90 градусов с 3 отверстиями 105x53x40x5 мм, горячий цинк от OBO BETTERMANN - это надёжный элемент для жёсткого соединения C-профилей под прямым углом. Артикул GMS 3 VW 90 FT применяется в сборке металлоконструкций, где важна точность и долговечность соединений.

Назначение и область применения

Соединительная пластина 90 градусов с 3 отверстиями 105x53x40x5 мм, горячий цинk предназначена для фиксации двух C-профилей под углом 90°. Подходит для соединения профилей сечением 41×41 мм и 41×21 мм. Применяется в системах каркасного строительства, монтаже стоек, перегородок, рам, шкафов и других конструкциях из металлопрофиля.

Технические характеристики

• Форма: угловая, 90 градусов
• Размеры: 105 × 53 × 40 × 5 мм (длина, ширина, высота, толщина материала)
• Материал: сталь
• Покрытие: горячий цинк - защищает от коррозии даже при механических повреждениях
• Количество отверстий: 3 - для крепления саморезами или болтами
• Обозначение производителя: GMS 3 VW 90 FT

Совместимость и монтаж

Пластина совместима исключительно с C-профилем стандарта 41×41 мм и 41×21 мм. Для установки используются саморезы или болты с головкой под шестигранник, соответствующие толщине стенки профиля. Отверстия расположены так, чтобы обеспечить равномерную нагрузку на соединение. Монтаж выполняется после предварительной сборки профилей - пластину устанавливают с внутренней стороны угла и закрепляют минимум двумя крепёжными элементами.

Безопасность и стандарты

Изделие соответствует требованиям к прочности и коррозионной стойкости для металлических крепёжных элементов в строительстве. Горячее цинкование соответствует ГОСТ 1759.4–87. Нет специальных сертификатов на электроизоляцию - не предназначен для работы в электрических цепях.

Преимущества

• Высокая прочность благодаря толщине 5 мм и качественной стали
• Защита от ржавчины за счёт горячего цинкования - срок службы до 25 лет в условиях средней агрессивности
• Удобная форма позволяет легко выставлять и фиксировать профили под точным углом
• Одинаково эффективна для вертикальных и горизонтальных соединений

Ограничения применения

• Не подходит для соединения профилей другого сечения - например, 38 мм или 60 мм
• Не используется в качестве несущего элемента в динамических или ударных нагрузках - только для статической фиксации
• Не рекомендовано применение в помещениях с постоянной влажностью выше 90% без дополнительной защиты
• Не заменяет сварку - служит лишь для механического крепления

Примеры использования

• Сборка каркаса для перегородок в офисах и складах
• Крепление стоек в системах хранения (металлические стеллажи)
• Монтаж рам для световых щитов и распределительных устройств
• Создание оснований для оборудования на базе C-профиля

Практические советы

• Перед монтажом проверьте, что профили имеют одинаковый шаг отверстий - иначе крепёж не попадёт точно
• Используйте саморезы длиной 10–12 мм с диаметром 4,2–4,8 мм - они обеспечивают плотное соединение без деформации профиля
• При работе в сырых местах дополнительно смажьте места контактов антикоррозийной пастой
• Артикул GMS 3 VW 90 FT от OBO BETTERMANN совпадает с другими изделиями серии - можно использовать в комплекте с аналогичными пластинами
• Сохраните упаковку - на ней указаны точные размеры и допустимые нагрузки, которые могут потребоваться при согласовании проекта
