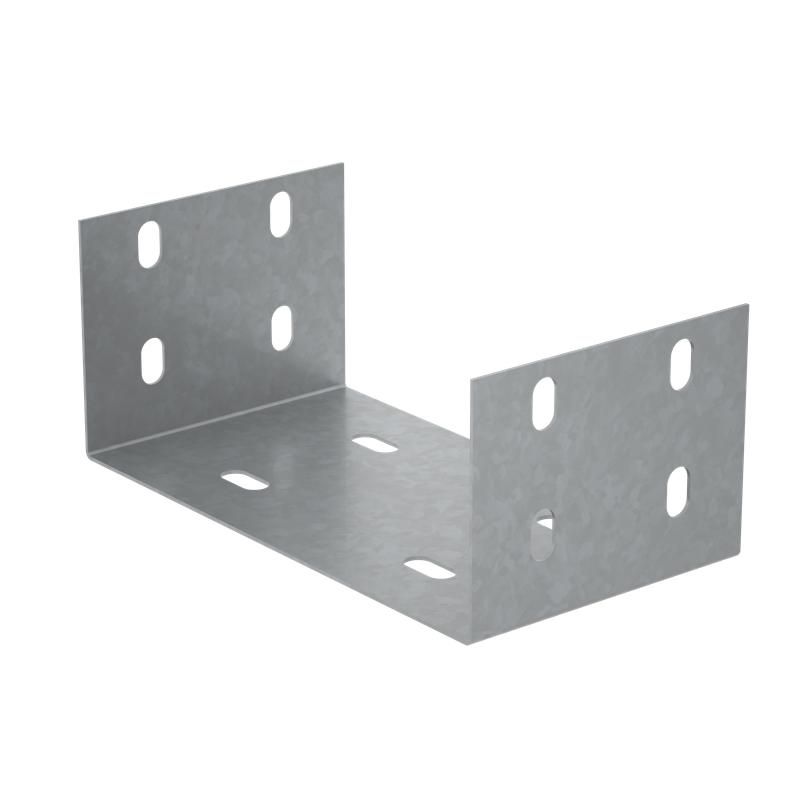

Соединительная пластина П-образная для лотка 100х200 мм "ПЛЮС" INOX304 | SPplus100-200 КМ - профиль КМ-Профиль PL4802

Соединительная пластина П-образная для лотка 100х200 мм INOX304 КМ-профиль SPplus100-200 обеспечивает надёжное механическое соединение секций кабельных лотков из нержавеющей стали. Продукт предназначен для промышленных условий с повышенными требованиями к коррозионной стойкости и огнестойкости, особенно там, где важна долговечность и чистота трасс.

Назначение и область применения

Соединительная пластина П-образная для лотка 100х200 мм INOX304 КМ-профиль SPplus100-200 применяется для соединения прямых участков кабельных лотков шириной 200 мм в местах их стыков. Подходит для формирования горизонтальных и вертикальных кабельных трасс. Идеально подходит для объектов с жёсткими санитарными и коррозионными требованиями: пищевые цеха, фармацевтические производства, химические заводы, морские терминалы и прибрежные зоны.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 (INOX304) - устойчива к коррозии, кислотам, щелочам и высоким температурам
• Габариты: 100×200 мм - соответствует стандартному профилю лотка SPplus100-200
• Толщина материала: 1 мм - достаточна для жёсткости, но сохраняет лёгкость монтажа
• Тип соединения: винтовой разъём - позволяет собирать и разбирать соединение без сварки
• Исполнение: продольный соединитель - используется для удлинения лотка вдоль его оси
• Огнестойкость: да - не поддерживает горение, соответствует требованиям пожарной безопасности
• Покрытие поверхности: необработанная - матовая серая поверхность без антикоррозийного или декоративного слоя
• Цвет: серый - естественный цвет нержавеющей стали

Совместимость и монтаж

Соединительная пластина П-образная для лотка 100х200 мм INOX304 КМ-профиль SPplus100-200 совместима исключительно с кабельными лотками серии SPplus100-200 от КМ-Профиля. Монтаж выполняется путём выравнивания торцов двух лотков, установки пластины с внутренней стороны и фиксации болтами через предварительно просверленные отверстия. Для герметичности стыка рекомендуется использовать уплотнители, если требуется IP-защита. Не требует сварки - сборка осуществляется гаечными ключами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим воздействиям. Материал AISI 304 подтверждает соответствие нормам для пищевой и фармацевтической промышленности. Огнестойкость обеспечивается за счёт состава металла - материал не воспламеняется и не выделяет токсичных веществ при нагреве до высоких температур.

Преимущества

• Высокая коррозионная стойкость - срок службы увеличен в агрессивных средах
• Отсутствие необходимости сварки - снижает время монтажа и риск повреждения покрытия
• Удобство обслуживания - можно легко демонтировать для проверки или замены кабелей
• Совместимость с системой КМ-Профиля - гарантирует точную посадку и равномерное распределение нагрузки
• Экологическая безопасность - не содержит свинца, кадмия и других запрещённых компонентов

Ограничения применения

• Не предназначена для соединения лотков другого типа или ширины - несовместима с лотками 100 мм, 150 мм или другими сериями
• Не имеет встроенной защиты от попадания воды/пыли - для IP-классов выше IP54 необходимо применять дополнительные уплотнители
• Не рекомендуется для использования в условиях постоянного механического ударного воздействия - может деформироваться при перегрузках
• Не подходит для монтажа в условиях сильной вибрации без дополнительной фиксации

Примеры использования

• Соединение секций лотков в цехе по производству молочных продуктов - где необходима частая мойка и чистота
• Прокладка силовых кабелей в химическом отделении - при наличии паров кислот и щелочей
• Формирование вертикальной трассы в морском контейнерном терминале - противостояние солёному воздуху
• Обустройство кабельных каналов в больницах - соответствие санитарным нормам и возможности дезинфекции

Практические советы

• Перед монтажом убедитесь, что торцы лотков точно совпадают - даже небольшой перекос снижает прочность соединения
• Используйте болты из нержавеющей стали того же класса (A2/A4) - чтобы избежать гальванической коррозии
• Затягивайте винты равномерно, не переусердствуйте - толщина 1 мм не допускает перекоса или пробоя
• Для длинных трасс с несколькими стыками - чередуйте направление соединений, чтобы избежать накопления напряжений
• Проверьте наличие свободного места вокруг пластины - она не должна контактировать с трубопроводами или оборудованием, которое может вызвать тепловую деформацию
