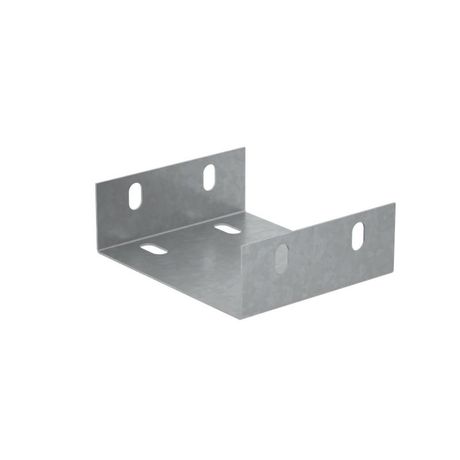

Соединительная пластина П-образная для лотка 50х50 мм "ПЛЮС" INOX304 | SPplus50-50 КМ - профиль КМ-Профиль PL4785

Соединительная пластина П-образная для лотка 50х50 мм INOX304 КМ-профиль SPplus50-50 предназначена для надёжного соединения секций кабельных лотков в условиях повышенной влажности, агрессивных сред и требований к гигиене. Выполненная из нержавеющей стали AISI304, эта деталь обеспечивает долговечность и устойчивость к коррозии, что делает её идеальным решением для промышленных объектов с особыми требованиями к безопасности и чистоте.

Назначение и область применения

Соединительная пластина П-образная для лотка 50х50 мм INOX304 КМ-профиль SPplus50-50 применяется для соединения прямых участков кабельных лотков шириной 50 мм в местах их стыков. Она обеспечивает жёсткую и герметичную связь между секциями, сохраняя целостность кабельной трассы. Подходит для установки на горизонтальных и вертикальных поверхностях. Часто используется там, где важны санитарные нормы, устойчивость к химикатам и длительный срок службы: в пищевой, фармацевтической и химической промышленности, на морских терминалах, в прибрежных зонах и других агрессивных средах.

Технические характеристики

• Материал: нержавеющая сталь AISI304 (INOX304)
• Габариты: 50×50×50 мм
• Толщина стенки: 1 мм
• Тип соединения: винтовой разъём
• Исполнение: продольный соединитель
• Огнестойкость: да
• Поверхность: необработанная (без дополнительного покрытия)
• Цвет: серый

Совместимость и монтаж

Соединительная пластина П-образная для лотка 50х50 мм INOX304 КМ-профиль SPplus50-50 совместима исключительно с кабельными лотками серии SPplus50 от КМ-Профиля. Для монтажа требуется предварительно выровнять торцы лотков, совместить отверстия и закрутить болты через предусмотренные отверстия в пластине. Установка выполняется без сварки - достаточно стандартного набора инструментов: отвёртки или ключа на 5–6 мм. Монтаж допускается как на открытых, так и на закрытых участках трассы. Не используйте с лотками другого профиля - посадочные размеры отличаются.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по устойчивости к климатическим воздействиям. Нержавеющая сталь AISI304 обеспечивает безопасность в помещениях с частой мойкой, паровой обработкой и контактом с пищевыми продуктами. Огнестойкость позволяет применять элемент в системах, где есть риск возникновения перегрева или локального нагрева кабелей. Отсутствие покрытия снижает риск отслоений и загрязнений - важно для санитарных зон.

Преимущества

• Высокая коррозионная стойкость за счёт материала AISI304 - не ржавеет даже при постоянном контакте с водой и химикатами
• Устойчивость к высоким температурам - подходит для помещений с тепловыми нагрузками
• Простота сборки - не требует специализированного оборудования
• Поддержание чистоты - необслуживаемая поверхность не собирает пыль и бактерии
• Совместимость с другими элементами системы КМ-Профиля - легко расширять трассу

Ограничения применения

Соединительная пластина П-образная для лотка 50х50 мм INOX304 КМ-профиль SPplus50-50 не предназначена для соединения лотков с углом более чем 90° - для поворотов нужны другие аксессуары. Также она не заменяет компенсационные элементы при значительных температурных деформациях. Не следует использовать в условиях механических ударов или вибраций выше класса VIB-3 - материал тонкий (1 мм), хотя и прочный, он не рассчитан на динамические нагрузки. Не подходит для лотков другой ширины - даже +-1 мм вызывает плохой контакт.

Примеры использования

• Соединение двух прямых лотков в цехе по производству молочных продуктов
• Формирование вертикального перехода между этажами в больнице
• Обустройство кабельной трассы рядом с моющими установками на химзаводе
• Прокладка проводов в портовых зонах с высокой влажностью и соляным туманом

Практические советы

• Перед монтажом проверьте, чтобы внутренние кромки лотков были ровными - иначе пластина будет перекашивать
• Затягивайте винты равномерно, не переусердствуйте - можно повредить резьбу в тонком металле
• Для условий с частой мойкой рекомендуется периодически протирать поверхность - хоть сталь не ржавеет, накапливается грязь
• Если нужна большая длина трассы - комбинируйте эту пластину с другими элементами серии SPplus50: уголками, крестовинами, заглушками
• Артикул pl4785 всегда указывайте при заказе запчастей - это гарантирует точное соответствие оригинальному изделию КМ-Профиля
