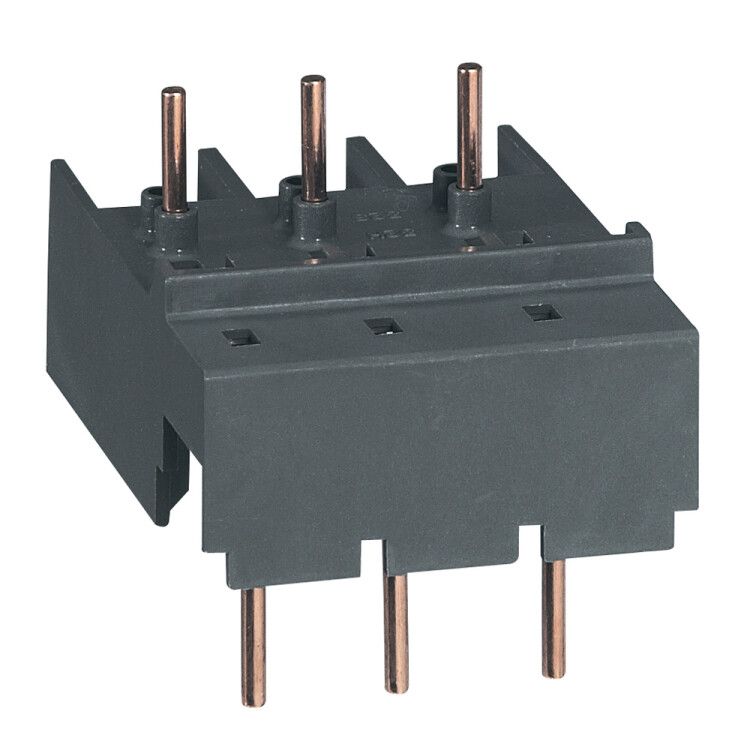

Адаптер соединительный MPX3 32S/CTX3 40 ~ | 417452 Legrand

Адаптер соединительный MPX3 32S/CTX3 40 от Legrand предназначен для быстрого и надёжного подключения контакторов серии CTX3 к шинам монтажной системы MPX3. Этот адаптер упрощает сборку распределительных щитов, исключая необходимость в дополнительных проводах между устройствами.

Назначение и область применения

Адаптер соединительный MPX3 32S/CTX3 40 используется для механического и электрического соединения контакторов CTX3 с модульными системами MPX3. Он позволяет установить контактор на DIN-рейку и сразу подключить его к силовым шинам без внешних проводов. Подходит для промышленных автоматизированных систем: станков, конвейеров, систем управления освещением и HVAC.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 40 А
• Номинальное напряжение: 690 В
• Тип изделия: Соединитель
• Способ монтажа: На аппарат (фиксация на корпусе контактора)
• Исполнение: Прямое подключение к шинам MPX3
• Цвет: Темно-серый

Совместимость и монтаж

Адаптер совместим только с контактными аппаратами серии CTX3 и монтажной системой MPX3. Устанавливается непосредственно на заднюю часть контактора CTX3 перед фиксацией на DIN-рейке. После установки адаптера MPX3 32S/CTX3 40 контактор автоматически подключается к силовым шинам системы MPX3 - никаких дополнительных проводов не требуется. Для правильной работы проверьте соответствие модели контактора: только CTX3, другие серии не подходят.

Безопасность и стандарты

Адаптер соответствует требованиям IEC 60947-7-1 для компонентов коммутационных систем. Обеспечивает изоляцию и безопасную работу при максимальном напряжении 690 В и токе до 40 А. Конструкция защищена от случайного прикосновения к токоведущим частям при установленном контакторе.

Преимущества

• Устраняет необходимость в монтаже внешних проводов между контактором и шинами - снижает риск ошибок и ускоряет сборку.
• Обеспечивает надёжный электрический контакт благодаря жесткой металлической конструкции.
• Минимальная занимаемая площадь - не требует дополнительного места в щите.
• Совместим с серийным решением MPX3 - легко масштабируется при использовании нескольких контакторов.

Ограничения применения

• Не работает с другими сериями контакторов - только CTX3.
• Поддерживает только систему MPX3; несовместим с другими монтажными шинами (например, Hager, Schneider, ABB).
• Не предназначены для подключения нагрузок выше 40 А - превышение тока вызывает перегрев и выход из строя.
• Не следует использовать в условиях повышенной вибрации без дополнительной фиксации корпуса контактора.

Примеры использования

• Автоматизация цехового оборудования: три контактора CTX3, управляемые одним ПЛК, подключены через три адаптера MPX3 32S/CTX3 40 к одной шине MPX3.
• Щит управления насосной станцией: адаптеры позволяют быстро заменить контактор без демонтажа всей проводки.
• Системы теплоснабжения: использование адаптера MPX3 32S/CTX3 40 уменьшает время монтажа на 30–40% по сравнению с классической проводкой.

Практические советы

• Перед установкой убедитесь, что контактор CTX3 имеет ту же номинальную мощность (40 А), что и адаптер - не используйте 25 А контакторы с этим адаптером.
• Фиксируйте контактор с адаптером на DIN-рейке равномерно - перекос может повредить контактные пластины.
• Проверяйте плотность соединения после монтажа: слабый контакт проявится нагревом корпуса при работе под нагрузкой.
• Заказывайте запасные адаптеры MPX3 32S/CTX3 40 при закупке целой системы - они не всегда есть в наличии в региональных складах.
