СОЕДИНИТЕЛЬНЫЙ БЛОК МЕЖДУ GM2 И MC1E09-18 | GM2AF318E Systeme Electric APC

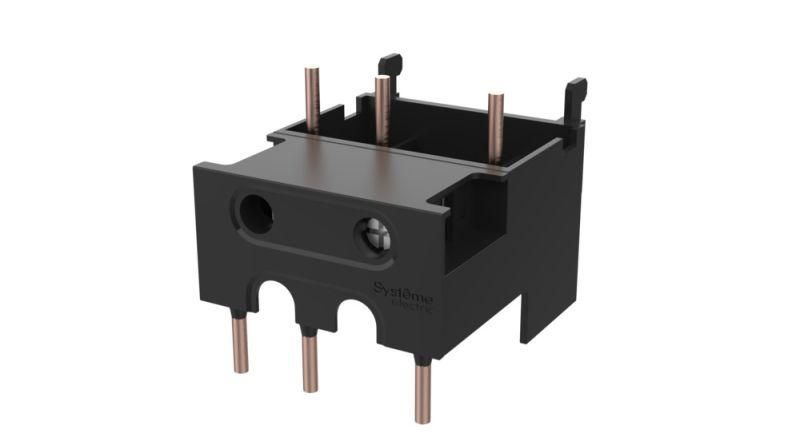

Соединительный блок между GM2 и MC1E09-18 - это компактное устройство от Systeme Electric, designed для прямой установки контактора MC1E09-18 на автоматический выключатель серии SystemePact GM2. Он исключает необходимость в дополнительной проводке, ускоряет сборку щитов и повышает надёжность соединений. Артикул gm2af318e соответствует трёхполюсному исполнению для контакторов 9–18 А.

Назначение и область применения

Соединительный блок между GM2 и MC1E09-18 используется для механического и электрического соединения контактора серии MC1E с автоматическим выключателем системы SystemePact GM2. Применяется там, где требуется компактная и быстрая сборка силовой цепи: в распределительных щитах промышленного оборудования, на конвейерах, насосных станциях, системах управления технологическими процессами. Подходит для задач, где важна минимизация числа соединений и снижение риска плохого контакта.

Технические характеристики

• Тип изделия: Соединитель
• Количество полюсов: 3 (трёхфазное исполнение)
• Исполнение: Прямое подключение - без внешних проводов
• Номинальный ток контактора: 9–18 А
• Совместим с: Автоматическими выключателями Series SystemePact GM2 и контакторами MC1E
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Соединительный блок между GM2 и MC1E09-18 устанавливается напрямую на переднюю панель автомата GM2. Контактор MC1E09-18 фиксируется на блоке за счёт штыревых контактных площадок - никаких болтов, клемм или проводов не требуется. Монтаж выполняется вручную: совмещаете контактор с блоком до характерного щелчка. Убедитесь, что корпус автомата GM2 имеет подходящий форм-фактор для установки - блок не подходит к моделям GM2 других серий или поколений.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для коммутационных элементов в промышленных электроустановках. Произведено в рамках стандартизированной серии SystemePact MCP - все материалы и изоляция рассчитаны на работу в условиях повышенной вибрации и перепадов температур. Напряжение и токовые параметры не выходят за пределы класса защиты IP20, поэтому применение допускается только внутри закрытых щитов.

Преимущества

• Экономит место в щите - нет лишней проводки и клеммных колодок
• Снижает время монтажа - установка занимает несколько секунд
• Повышает надёжность - исключаются слабые места в виде скруток и ослабших клемм
• Обеспечивает единый тепловой режим - тепло от автомата и контактора распределяется равномерно
• Поддерживается официальной гарантией Systeme Electric - 2 года

Ограничения применения

• Не подходит для контакторов вне диапазона 9–18 А - даже небольшое превышение может вызвать перегрев
• Работает только с автоматами GM2 - несовместим с другими сериями (например, GV2, S200, Compact NSX)
• Запрещён открытый монтаж - требует установки в закрытый щит с уровнем защиты не ниже IP54
• Не предназначена для частых операций включения/выключения свыше 1000 раз в час - возможен износ контактных групп

Примеры использования

• Автоматическое управление насосом в системе водоснабжения - GM2 защищает цепь, MC1E09-18 включает двигатель
• Старт-стоп управления вентилятором на производстве - блок уменьшает количество точек соединения
• Щит управления конвейером - три таких блока установлены параллельно для трёх двигателей
• Модульные решения в малогабаритных распределительных щитах - особенно актуально для замены старых систем

Практические советы

• Перед установкой проверьте, чтобы контактор MC1E09-18 был именно 3-полюсным - другие версии (1P, 2P) не подойдут
• Не используйте усилие больше необходимого - при неправильном совмещении можно повредить контактные пальцы
• После монтажа проверьте плотность соединения: попробуйте слегка потянуть контактор - он не должен сдвигаться
• Для обслуживания достаточно отключить питание и просто снять контактор - блок остаётся на GM2
• Артикул gm2af318e - единственный вариант для этой пары; аналоги от других производителей не обеспечивают ту же степень надёжности
