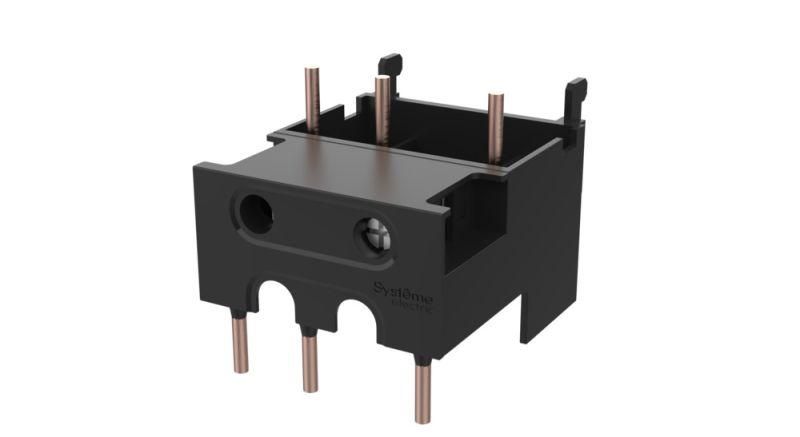

СОЕДИНИТЕЛЬНЫЙ БЛОК МЕЖДУ GM2 И MC1E25-38 | GM2AF338E Systeme Electric APC

Соединительный блок между GM2 и MC1E25-38 от Systeme Electric - это компактное решение для прямого соединения автоматического выключателя серии SystemePact GM2 с контактором MC1E25-38. Устройство исключает необходимость в дополнительной проводке, ускоряет сборку и повышает надёжность цепи управления. Артикул gm2af338e применяется в системах автоматизации с нагрузкой до 38 А.

Назначение и область применения

Соединительный блок между GM2 и MC1E25-38 предназначен для механического и электрического соединения автоматического выключателя SystemePact GM2 с контактором серии MC1E номиналом 25–38 А. Он используется там, где требуется быстрая и надёжная установка контактора без промежуточных проводов - например, в распределительных щитах, на станках, конвейерах, насосных станциях и других устройствах промышленной автоматизации.

Технические характеристики

• Тип изделия: Соединитель
• Количество полюсов: 3 (3P)
• Исполнение: Прямое подключение - фиксируется на корпусе автомата без внешних проводов
• Совместим с контактными группами MC1E25–MC1E38
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Соединительный блок между GM2 и MC1E25-38 совместим только с автоматическими выключателями системы SystemePact GM2 и контактными модулями MC1E25–MC1E38. Монтаж выполняется путём защёлкивания на переднюю часть автомата - никаких инструментов или крепёжных элементов не требуется. Подключение происходит через внутренние шины, что исключает риск перепутать фазы или ослабить контакт.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для коммутационного оборудования в промышленных условиях. Напряжение и ток рассчитаны на работу в рамках классических норм IEC/EN 60947. Отсутствие открытых проводов снижает риск поражения током и замыканий при обслуживании.

Преимущества

• Экономит место в щите - нет необходимости в дополнительных клеммах или кабельных каналах
• Снижает время монтажа - подключение занимает несколько секунд
• Увеличивает надёжность - исключены плохие контакты из-за ослабления винтов или окисления проводов
• Обеспечивает единый вид сборки - все элементы выглядят как один модуль

Ограничения применения

• Не подходит для автоматов вне серии GM2 - даже другие модели SystemePact не совместимы
• Работает только с MC1E25–MC1E38; не поддерживает более мощные или менее мощные контакторы
• Запрещено использовать в средах с высокой вибрацией без дополнительной фиксации щита
• Не предназначена для работы при температуре ниже -25 C или выше +60 C

Примеры использования

• Автоматизация ленточных конвейеров - GM2 защищает цепь, MC1E управляет запуском, блок соединяет их напрямую
• Станки с ЧПУ - быстрый доступ к контактору при замене без демонтажа всей группы
• Щиты управления насосами - компактная сборка позволяет уместить больше устройств в ограниченном пространстве

Практические советы

• Перед установкой проверьте, чтобы контактор MC1E был именно версии 25–38 А - иначе блок не защёлкнется
• Убедитесь, что автомат GM2 установлен правильно - ось должна быть горизонтальной, иначе возможна деформация соединения
• При частом обслуживании рекомендуется пометить блок gm2af338e этикеткой - он легко спутается с другими модулями
• Не используйте силу при защёлкивании - если не встаёт, проверьте соответствие серий и наличие загрязнений на контактах
