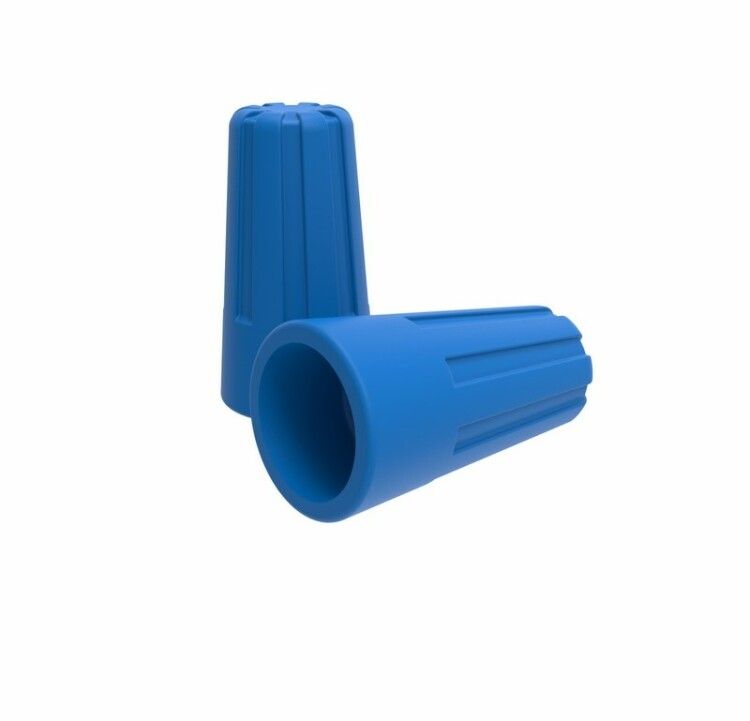

Соединительный изолирующий зажим СИЗ-2, 3,0 мм (1,0-4,5 ) синий | 07-5217 REXANT MEET

Соединительный изолирующий зажим СИЗ-2 синий от Rexant (арт. etm07-5217) предназначен для надёжного соединения и изоляции однопроволочных или многожильных медных проводов сечением до 3,75 мм2. Простой в установке, он заменяет классическую изоленту, сохраняя доступ к контактам при необходимости.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-2 используется для создания временных или постоянных электрических соединений между двумя или более медными проводниками. Подходит для внутренней проводки в распределительных коробках, щитах, бытовых устройствах и промышленном оборудовании. Не применяется для алюминиевых или комбинированных (медь–алюминий) проводов.

Технические характеристики

• Тип: соединительный изолирующий зажим
• Диаметр провода: 0–3 мм (соответствует суммарному сечению 1–3,75 мм2)
• Номинальное напряжение: 600 В
• Рабочая температура: от –10 C до +75 C
• Цвет корпуса: синий
• Количество контактов: один (для двух проводов)
• Контактная часть: сталь, оцинкованная
• Материал корпуса: нейлон 6.6, безгалогенный, самозагасаемый

Совместимость и монтаж

Зажим СИЗ-2 устанавливается на предварительно зачищенные и скрученные друг с другом концы проводов. Для правильной работы необходимо:

• Защитить провода от повреждения изоляции - зачистите около 8–10 мм;
• Скрутить жилы руками или плоскогубцами, чтобы они были плотно прилегают друг к другу;
• Надеть зажим сверху и закрутить по часовой стрелке до упора - слышен характерный щелчок при фиксации пружины.

Не требует специальных инструментов. Монтаж занимает несколько секунд. После установки зажим можно демонтировать и использовать повторно, если не было перегрева или механического повреждения.

Безопасность и стандарты

Корпус изготовлен из нейлона 6.6, который соответствует требованиям к материалам, не поддерживающим горение. Соответствует ГОСТ Р 50598-2010 для изолирующих зажимов. Наличие оцинкованной пружины снижает риск окисления и увеличивает срок службы соединения. Устройство не выделяет токсичных веществ даже при нагреве.

Преимущества

• Устраняет необходимость в использовании изоленты - меньше времени на монтаж, выше надёжность.
• Автоматическая фиксация благодаря конической пружине - прочное соединение без люфта.
• Полная герметизация скрутки - исключена коррозия и попадание влаги.
• Высокая термостойкость - работает в широком диапазоне температур.
• Электробезопасность - корпус не проводит ток, защищает от случайного прикосновения.

Ограничения применения

• Подходит только для медных проводов - нельзя применять с алюминием или бimetalлическими жилами.
• Максимальное сечение - 3,75 мм2; при большем значении возможен перегрев и выход из строя.
• Не рекомендован для открытой прокладки вне помещений - хотя IP-класс не указан, корпус не рассчитан на длительную экспозицию под дождём или прямые UV-лучи.
• Не следует использовать в местах с частыми вибрациями или ударными нагрузками - возможно ослабление фиксации.

Примеры использования

• Объединение трёх проводов освещения в распределительной коробке квартиры.
• Соединение проводов питания в шкафе управления станком.
• Перепайка цепи в домашнем ремонте вместо пайки - особенно там, где нужна возможность последующего обслуживания.
• Фиксация ответвлений в системах автоматизации с малым током.

Практические советы

• Выбирая зажим, ориентируйтесь на реальное сечение скрученных проводов - лучше взять запас по площади, чем перегрузить устройство.
• Если провода слишком мягкие (например, многожильные с большим количеством ), перед скруткой слегка сплющите их плоскогубцами - так будет проще добиться равномерного захвата пружиной.
• Проверьте после монтажа: зажим должен плотно сидеть, не болтаться, не иметь видимых трещин в корпусе.
• Для удобства хранения используйте цветовое различие: синий - обычно для рабочих проводов, белый - для нулевых, красный - для фазных.
• Артикулы etm07-5217 и 07-5217 - это один и тот же продукт от Rexant. Разница лишь в формате номера поставщика.
