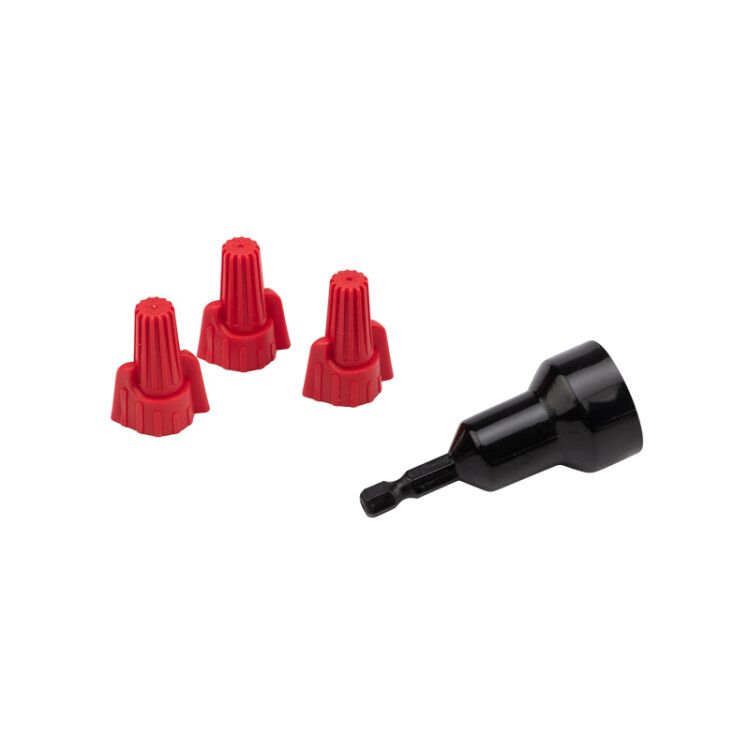

Соединительный изолирующий зажим с лепестками СИЗ-13 ø 13 мм (1,5-16 мм²), красный (10 шт./уп.) | 08-0758-10 REXANT MEET

Соединительный изолирующий зажим СИЗ-13 от REXANT - это компактное устройство для безопасного соединения и изоляции скрученных медных проводов с суммарным сечением от 1,5 до 16 мм2. Красный корпус и прочная пружина делают этот зажим удобным для быстрого монтажа в распределительных коробках, щитах и других точках ответвления. Артикулы 08-0758-10 и etm08-0758-10 соответствуют одной модели - 10 штук в упаковке.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-13 используется исключительно для соединения одножильных и многожильных медных проводов в скрутку. Он не предназначен для алюминиевых проводов, токоведущих шин или высоковольтных цепей выше 600 В. Подходит для внутренней электропроводки в жилых, офисных и промышленных помещениях: распределительные коробки, подключение светильников, розеток, выключателей, оборудования малой мощности.

Технические характеристики

• Номинальное сечение проводов: 1,5–16 мм2 (суммарное для всех жил в скрутке)
• Диаметр проводника: 13 мм - максимальный внешний диаметр скрутки, которую можно поместить в зажим
• Номинальное напряжение: 600 В переменного тока
• Материал контактной части: оцинкованная сталь - устойчив к коррозии и обеспечивает долгий срок службы контакта
• Материал корпуса: нейлон 6.6, безгалогенный - не выделяет токсичных веществ при перегреве, сохраняет форму при температуре до +105 C
• Рабочий температурный диапазон: от −10 C до +105 C
• Цвет корпуса: красный - визуально отличает зажим от других типов, часто применяется для фазных проводов
• Количество лепестков: 4 - повышают усилие закручивания и предотвращают проскальзывание при установке
• Количество в упаковке: 10 шт.

Совместимость и монтаж

Зажим совместим только с медными проводами. Для правильной установки:

1. Защитите провода от повреждений - снимите изоляцию на 10–15 мм.
2. Скрутите жилы между собой руками или плоскогубцами - плотно, без зазоров.
3. Наденьте зажим СИЗ-13 сверху скрутки и поверните по часовой стрелке до упора - лепестки должны легко войти в резьбу.
4. Убедитесь, что все жилы полностью утоплены внутри корпуса - ни одна не должна торчать.

Не используйте инструменты для затяжки - достаточно вращения рукой. Перетягивание может повредить пружину или треснуть корпус.

Безопасность и стандарты

Соединительный изолирующий зажим СИЗ-13 соответствует требованиям ГОСТ Р 50597-93 для изолирующих зажимов. Нейлоновый корпус не поддерживает горение и не содержит галогенов - снижает риск образования ядовитых газов при перегреве. Максимальное рабочее напряжение 600 В позволяет применять его в сетях 220/380 В без риска пробоя. Продукт не имеет сертификата UL/CE - не рекомендован для экспорта или проектов, требующих западных стандартов.

Преимущества

• Простота монтажа - не требуется пайка, сварка или специальные инструменты
• Автоматическое уплотнение - пружина постоянно давит на скрутку, компенсируя тепловые расширения
• Полная изоляция - корпус герметично охватывает скрутку, исключая доступ к токоведущим частям
• Удобная цветовая маркировка - красный цвет помогает быстро определить фазный провод
• Долговечность - материал корпуса и оцинкованная пружина работают десятки лет при нормальных условиях

Ограничения применения

• Не допускается использование с алюминиевыми, медно-алюминиевыми или многожильными проводами с большим количеством тонких жил (более 4–5) - возможен слабый контакт
• Не подходит для проводов с сечением менее 1,5 мм2 - пружина не сможет надежно захватить тонкий проводник
• Не предназначена для открытой прокладки - не защищена от механических ударов, УФ-излучения и агрессивной среды
• Не использовать в местах постоянного воздействия воды, масла, химических растворителей - даже при IP67 корпус не рассчитан на такие условия
• Не заменяет автоматический выключатель или УЗО - является лишь средством соединения, а не защиты

Примеры использования

• Подключение люстры в квартире - три медных провода 2,5 мм2 (фаза, ноль, заземление) соединены одним зажимом
• Разветвление сети в распределительной коробке - четыре провода 1,5 мм2 от выключателя и двух светильников
• Присоединение провода к старому оборудованию - когда невозможно отсоединить клеммы, а нужен временный или постоянный ответвительный узел
• Обустройство освещения в гараже - провода от автомата и лампы соединены в одном месте с помощью СИЗ-13

Практические советы

• Перед установкой проверьте, чтобы скрутка была равномерной - неравномерно распределённые жилы могут не поместиться в зажим
• Если проводники слишком толстые - выберите зажим большего размера (например, СИЗ-16); не пытайтесь насильно вставить их в СИЗ-13
• После монтажа потяните каждый провод - он не должен выходить из зажима
• Для визуального контроля качества соединения используйте зажимы с прозрачными корпусами - здесь же цвет непрозрачный, поэтому ориентируйтесь на усилие закручивания
• Храните в сухом месте - хотя корпус нейлоновый, длительное воздействие влаги может вызвать окисление оцинкованной пружины
