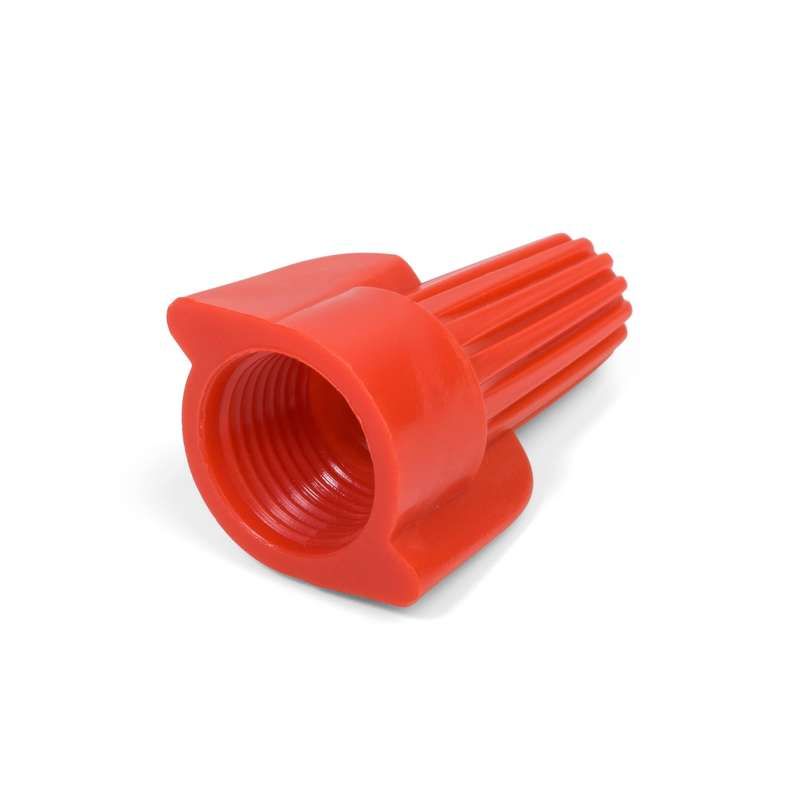

Соединительный изолирующий зажим СИЗ-К-8 - 79503 КВТ

Зажим соединительный изолирующий СИЗ-К-8 (100 шт/уп) КВТ предназначен для надёжного соединения и изоляции одножильных и многожильных медных проводов с суммарным сечением 4–16 мм2. Продукт применяется в распределительных коробках, щитах и других точках ответвления электропроводки. Удобство монтажа, высокая степень защиты и термостойкость делают этот зажим популярным решением как для бытовых, так и для промышленных задач.

Назначение и область применения

Зажим СИЗ-К-8 (100 шт/уп) КВТ используется для создания безопасного электрического соединения между 1–5 проводами. Подходит для соединения в распределительных коробках, внутри электрошкафов, при подключении светильников, розеток, автоматических выключателей и другого оборудования. Особенно эффективен там, где требуется исключить доступ к оголённым жилам и повысить долговечность соединения.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет использовать в сетях переменного тока до 690 В, включая трёхфазные системы.
• Номинальный ток: 5 А - рассчитан на постоянную нагрузку до 5 ампер; не рекомендуется применять для мощных потребителей выше этого значения.
• Сечение жил: 4–16 мм2 - совместим с проводами от 4 до 16 квадратных миллиметров, включая комбинированные скрутки (например, два провода 6 мм2 + один 4 мм2).
• Количество контактов: 5 - способен соединять до пяти проводов одновременно.
• Материал корпуса: полипропилен (PP) - не содержит галогенов, устойчив к химическим воздействиям, не поддерживает горение.
• Температура эксплуатации: от –10 C до +75 C - работает в условиях холодных помещений и нагреваемых зонах, но не допускает перегрева свыше 75 C.
• Термостойкость изоляции: 105 C - материал корпуса выдерживает кратковременный нагрев до этой температуры без деформации.
• Диаметр внешний: 23,4 мм - размер позволяет легко поместить в стандартные распределительные коробки.
• Диаметр внутренний: 7 мм - определяет минимальный размер скрутки, которую можно вставить в зажим.
• Материал контактной части: оцинкованная стальная пружина - обеспечивает прочное механическое соединение и антикоррозийную стойкость.

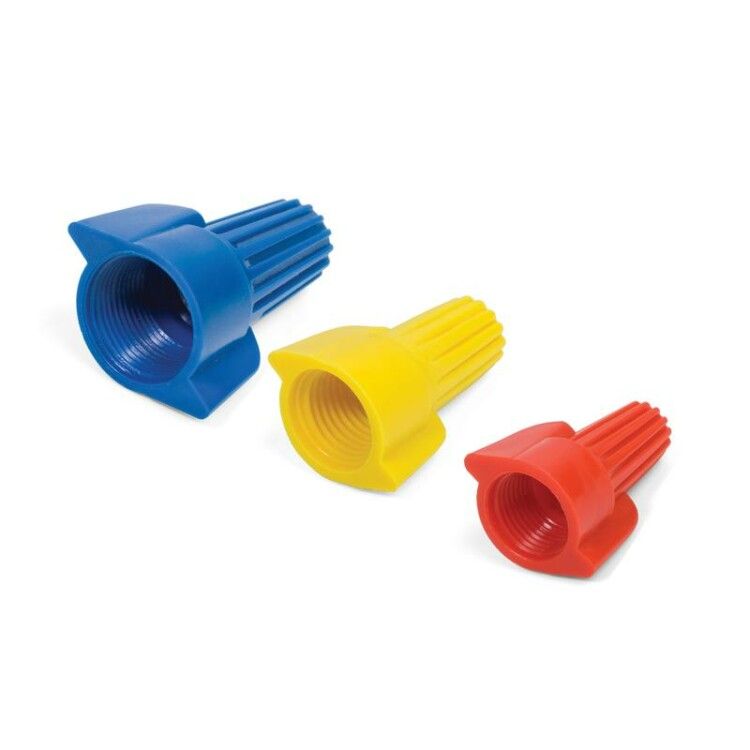

• Цвет: красный - цветовая маркировка соответствует диапазону сечений 4–16 мм2, упрощает выбор нужного типа.
• Нормативный документ: ТУ 3424-036-97284872-2006 - продукт сертифицирован по техническим условиям производителя.

Совместимость и монтаж

Зажим СИЗ-К-8 (100 шт/уп) КВТ монтируется путём навинчивания на предварительно зачищенные и скрученные вместе концы проводов. Для работы не требуется специальный инструмент - достаточно рук. Поворот осуществляется по часовой стрелке до плотного фиксирования.

Рекомендации по подготовке:

• Защитите жилы от повреждений при зачистке - длина оголённой части должна быть достаточной для полного входа в зажим (не менее 10 мм).
• Перед навинчиванием скрутите провода вручную или плоскогубцами - это снижает усилие при закручивании и улучшает контакт.
• Не используйте зажим для алюминиевых проводов - он рассчитан только на медные жилы.
• Проверьте соответствие сечения: если провод меньше 4 мм2, он может проскочить через пружину; больше 16 мм2 - не войдёт в корпус.

Особенности конструкции

Конструкция СИЗ-К-8 (100 шт/уп) КВТ отличается от типичных моделей:

• «Крылья» на корпусе увеличивают рычаг - позволяют легче закручивать даже при значительном сечении проводов.
• Широкая «юбка» корпуса полностью покрывает место скрутки, исключая риск случайного прикосновения к токоведущим частям.
• Квадратный профиль пружины создаёт собственную резьбу на скрутке - обеспечивает самозажим и препятствует ослаблению соединения со временем.
• Пружина длиннее, чем в базовых аналогах - гарантирует равномерное давление на все жилы, даже при максимальном количестве (до 5).

Преимущества

• Высокая надёжность соединения благодаря уникальной пружине с самозажимом.
• Полная изоляция - корпус не проводит ток и защищает от поражения электрическим током.
• Легкий монтаж без инструмента - экономит время при массовом использовании.
• Можно демонтировать и переустанавливать - при необходимости соединение можно разобрать и восстановить.
• Цветовая маркировка - красный цвет сразу указывает на подходящий диапазон сечений, снижает вероятность ошибки при выборе.
• Экологически безопасный материал - полипропилен без галогенов не выделяет токсичных веществ при перегреве.

Ограничения применения

• Не предназначены для установки вне помещений - не имеют степени защиты IP и не рассчитаны на влажную среду или осадки.
• Не используются в цепях с током более 5 А - превышение может вызвать перегрев и выход из строя.
• Не совместимы с алюминием, медно-алюминиевыми переходами или многожильными проводами с бронированной оболочкой.
• Не следует применять в местах с постоянными вибрациями - возможна потеря герметичности соединения.
• Не рекомендуется для открытой прокладки - необходимо помещать в распределительные коробки или шкафы.

Примеры использования

• Подключение группы светильников в распределительной коробке квартиры.
• Объединение проводов от нескольких розеток перед подводом к автомату.
• Соединение фазных проводов в щитке управления конвейером.
• Замена старой скрутки в старой проводке - вместо изоленты и клемм WAGO.
• Монтаж в системах аварийного освещения, где важна надёжность и отсутствие обслуживания.

Практические советы

• При работе с несколькими проводами - начинайте скручивание с самого толстого, затем добавляйте остальные. Это уменьшает риск перекоса.
• После монтажа потяните каждый провод слегка - если не выскальзывает, соединение надёжно.
• Не затягивайте слишком сильно - зажим не предназначен для механического усиления, а лишь для фиксации и изоляции.
• Храните в сухом месте - хотя корпус устойчив к влаге, длительный контакт с водой может повлиять на срок службы.
• Для крупных проектов - заказывайте упаковки по 100 штук: цена ниже, удобнее для запаса на объекте.
