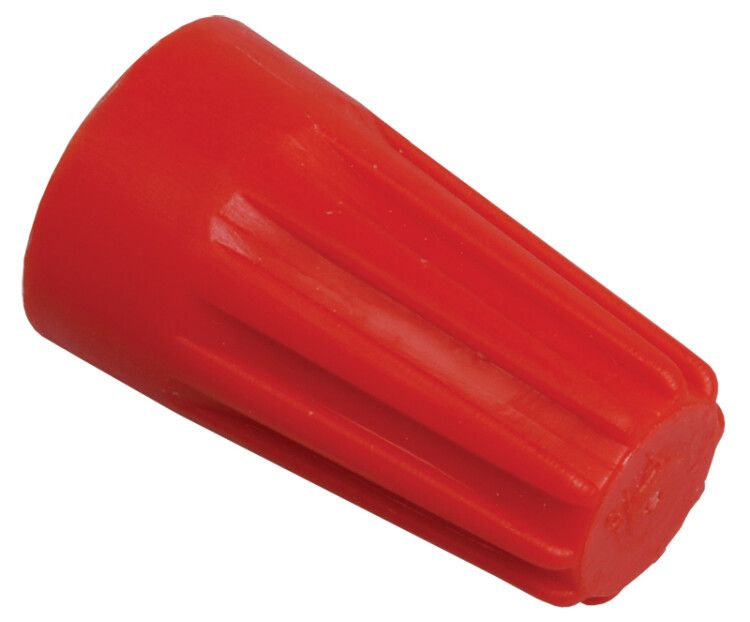

Соединитель проводов СИЗ-1 4.0-11.0 (уп.5шт) IEK USC-10-7-005

Зажим соединительный изолирующий СИЗ-1 4,0-11,0 красный (5 шт) от IEK предназначен для безопасного соединения, фиксации и изоляции многожильных проводов в распределительных коробках и на участках с малой нагрузкой. Артикул usc-10-7-005 - компактное решение для бытовых и промышленных сетей до 450 В.

Назначение и область применения

Зажим соединительный изолирующий СИЗ-1 4,0-11,0 красный (5 шт) используется для соединения двух или более медных проводов сечением от 4 до 11 мм2. Он обеспечивает надёжный контакт и одновременно изолирует место соединения, исключая риск замыкания. Подходит для установки в распределительных коробках, щитах, на потолках и стенах. Применяется в жилых домах, офисах, на объектах с низкой и средней нагрузкой - например, для подключения светильников, розеток, выключателей.

Технические характеристики

• Сечение жил: 4–11 мм2 - подходит для проводов от 2,5 мм2 до 10 мм2, включая многожильные;
• Номинальное напряжение: 450 В - рассчитан на работу в бытовых и промышленных сетях до 450 В переменного/постоянного тока;
• Номинальный ток: 50 А - способен выдерживать длительную нагрузку до 50 ампер;
• Материал корпуса: ПВХ - устойчив к механическим повреждениям, не горюч, не проводит ток;
• Рабочая температура: от –10 C до +45 C - не рекомендован для открытого монтажа на холоде или в условиях перегрева;
• Цвет: красный - цветовая маркировка для удобной идентификации в группах соединений;
• Количество контактов: один - предназначен для соединения одного пучка проводов (не для ответвлений);
• Ширина ячейки: 16,5 мм - определяет максимальный диаметр пучка проводов, который можно поместить внутрь;
• Способ монтажа: на кабель - закручивается руками на подготовленном пучке проводов.

Совместимость и монтаж

Зажим СИЗ-1 совместим с медными проводами любого типа - одножильными и многожильными. Перед установкой зачищают изоляцию на 8–10 мм, скручивают жилы между собой, затем накручивают зажим по часовой стрелке до плотного прилегания. Монтаж не требует инструментов - достаточно рук. Для лучшего контакта не допускается использование алюминиевых проводов. Убедитесь, что суммарная площадь сечения всех жил попадает в диапазон 4–11 мм2 - меньшие или большие значения снижают надёжность соединения.

Безопасность и стандарты

Зажим соответствует требованиям ГОСТ Р 50598-2010 для изолирующих соединителей. Материал ПВХ обеспечивает электроизоляцию и самозагасание пламени. Номинальное напряжение 450 В гарантирует безопасность в сетях 220/380 В. Однако зажим не является средством защиты от перегрузок или КЗ - его необходимо использовать в сочетании с автоматическими выключателями и УЗО.

Преимущества

• Не требует пайки, сварки или болтов - экономит время при монтаже;
• Удобная цветовая маркировка - красный цвет легко отличается от других зажимов в одной коробке;
• Защита от доступа посторонних предметов - корпус полностью покрывает соединение;
• Высокая механическая прочность - не деформируется при нормальном монтаже;
• Готовый набор из 5 штук - хватает на типичный проект распределительной коробки.

Ограничения применения

• Не применяется для алюминиевых проводов - материал ПВХ не обеспечивает достаточного давления на мягкий металл;
• Не подходит для внешнего монтажа - не имеет защиты IP, чувствителен к влаге и прямому солнцу;
• Не рекомендуется для мест с высокой вибрацией - возможен ослабление контакта;
• Не следует использовать для соединений с сечением менее 4 мм2 или более 11 мм2 - риск перегрева или плохого контакта;
• Не заменяет клеммы WAGO или гильзы - не предназначен для частых подключений/отключений.

Примеры использования

• Подключение трёх проводов от люстры к сети в распределительной коробке;
• Объединение фазных проводов от нескольких выключателей;
• Соединение провода освещения с кабелем от розетки;
• Фиксация временных соединений при ремонте электропроводки.

Практические советы

• Перед установкой всегда проверяйте сечение каждого провода - сложите площади всех жил, чтобы они попали в диапазон 4–11 мм2;
• Не используйте зажим, если провода имеют разный диаметр - лучше выбрать другой тип соединения;
• После закручивания проверьте, что все жилы находятся внутри корпуса - ни одна не должна торчать;
• Для долговечности не располагайте несколько зажимов СИЗ-1 слишком близко друг к другу - нужен минимум 10 мм свободного пространства;
• Артикул usc-10-7-005 - идеально подходит для мелкосерийного монтажа; для крупных проектов стоит заказывать партиями.
