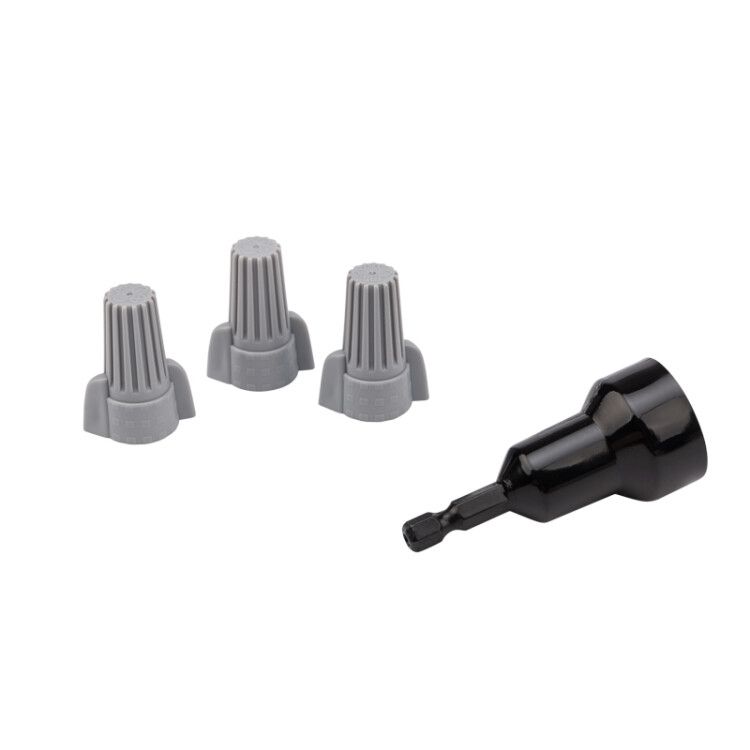

Соединительный изолирующий зажим с лепестками СИЗ-15 ø 14,9 мм (4-16 мм²), серый (10 шт./уп.) | 08-0759-10 REXANT MEET

Соединительный изолирующий зажим СИЗ-15 от REXANT - это компактное решение для безопасного и долговечного соединения медных проводов сечением 4–16 мм2. Устройство сочетает механическую прочность и электроизоляцию, что делает его удобным выбором для монтажа в распределительных коробках, щитах и других закрытых местах.

Назначение и область применения

Соединительный изолирующий зажим СИЗ-15 используется для создания надёжной скрутки между двумя или тремя медными проводами без необходимости пайки или сварки. Подходит для внутренней электропроводки в жилых, офисных и промышленных помещениях. Применяется в распределительных коробках, электрических щитах, при подключении светильников, розеток, автоматов и другого оборудования. Не предназначен для работы с алюминиевыми или многожильными проводами с тонкими волосками - только с одножильными или плотно скрученными медными жилами.

Технические характеристики

• Поперечное сечение проводников: 4–16 мм2 (суммарное)
• Диаметр провода: до 14,9 мм
• Количество полюсов: 2 (для двух проводов; допускается третий провод меньшего сечения - см. ниже)
• Номинальное напряжение: 600 В
• Рабочий температурный диапазон: от –10 C до +105 C
• Материал контактной части: оцинкованная сталь
• Материал корпуса: нейлон 6.6, безгалогенный
• Цвет: светло-серый
• Минимальное суммарное сечение: 3×2,5 мм2 + 0,75 мм2
• Максимальное суммарное сечение: 2×6 мм2 + 4 мм2

Совместимость и монтаж

Зажим совместим только с медными проводами. Перед установкой необходимо:

• Зачистить изоляцию с концов проводов на 10–12 мм;
• Скрутить жилы руками или плоскогубцами - чем плотнее, тем лучше;
• Вставить скрутку в зажим до упора - слышен характерный щелчок;
• Не перегибать и не вытягивать провода после монтажа - нагрузка должна передаваться через сам зажим.

Учитывайте, что СИЗ-15 рассчитан на два основных провода (до 16 мм2 каждый) и один дополнительный - до 4 мм2. Например: 2×6 мм2 + 4 мм2. Для трёх проводов одинакового сечения рекомендовано не более 2×6 мм2 + 2×2,5 мм2.

Безопасность и стандарты

Корпус изготовлен из нейлона 6.6, который соответствует требованиям по горючести и термостойкости. Материал не содержит галогенов - при возгорании не выделяет токсичных паров. Номинальное напряжение 600 В позволяет использовать зажим в бытовых сетях 220/380 В и промышленном оборудовании. Соответствует ГОСТ Р 50571.5.52 и IEC 60998-1.

Преимущества

• Коническая пружина из оцинкованной стали обеспечивает постоянное давление на скрутку - соединение не ослабевает со временем.
• Нейлоновый корпус полностью изолирует токоведущие части, исключая риск замыкания и поражения током.
• Лепестки на корпусе позволяют легко поворачивать зажим при установке - снижают усилие на руки и предотвращают проскальзывание.
• Устойчив к влаге, пыли и перепадам температур - подходит для условий с высокой влажностью (например, ванные комнаты, подвалы).
• Не требует специального инструмента - монтаж выполняется вручную.

Ограничения применения

• Не применяется для алюминиевых, медно-алюминиевых или многожильных проводов с рассыпающимися жилами - возможен плохой контакт и нагрев.
• Не предназначены для открытой прокладки - должны находиться внутри распределительных коробок или щитов.
• Не подходят для циклических механических нагрузок (вибрация, частые изгибы) - используются только в стационарных условиях.
• Не следует применять в средах с химически активными веществами (агрессивные растворители, масла) - материал корпуса не устойчив к таким воздействиям.

Примеры использования

• Подключение группы светильников в распределительной коробке - три провода 2,5 мм2 + один заземления 1,5 мм2.
• Объединение проводов от автомата и розетки в щите - два провода 4 мм2 и один 2,5 мм2.
• Соединение проводов вводного кабеля с внутренними линиями в квартире - 6 мм2 + 4 мм2.
• Фиксация перемычек между автоматами в распределительном щите.

Практические советы

• Выбирайте зажим по наибольшему сечению провода - не пытайтесь “впихнуть” слишком толстые жилы, даже если они кажутся “почти влезающими”.
• Перед установкой проверьте, чтобы все жилы были одной длины - длинные концы могут торчать и нарушать герметичность.
• После монтажа потяните за каждый провод - если он выскальзывает, замените зажим или используйте другой тип соединения.
• СИЗ-15 поставляются в упаковке по 10 штук - оптимально брать запас на случай брака или ошибки при монтаже.
• Этот зажим - не замена клеммникам WAGO для сложных систем. Он проще, дешевле и надёжнее там, где нужна базовая, но долговечная скрутка.
