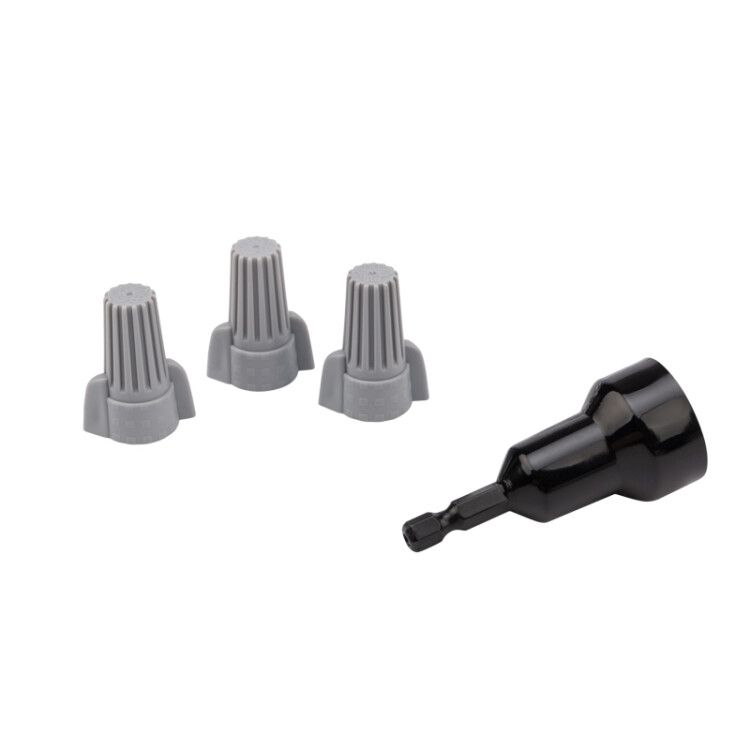

Соединительный изолирующий зажим с лепестками СИЗ-15 ø 14,9 мм (4-16 мм²), серый (50 шт./уп.) | 08-0759 Rexant MEET

Зажим соединительный изолирующий с лепестками СИЗ-15 14,9 мм (4-16 кв мм) от REXANT предназначен для безопасного и долговечного соединения медных проводов в распределительных коробках и других точках ответвления. Его конструкция сочетает надежную механическую фиксацию и электроизоляцию, что делает его удобным решением для монтажа в бытовых и промышленных сетях до 600 В.

Назначение и область применения

Зажим СИЗ-15 используется для соединения двух или более медных проводов путём скручивания внутри изолированной капсулы. Подходит для установки в распределительных коробках, щитах, на стендах и в местах ответвлений. Применяется в жилой, коммерческой и легкой промышленной электропроводке - например, при подключении светильников, розеток, автоматических выключателей.

Технические характеристики

• Суммарное сечение соединяемых проводов: 4–16 мм2
• Максимальный внешний диаметр скрутки: 14,9 мм
• Количество контактов: один (для одиночной скрутки)
• Рабочий температурный диапазон: от –10 C до +105 C
• Максимальное рабочее напряжение: 600 В
• Материал контактной части: оцинкованная сталь
• Материал корпуса: нейлон 6.6, безгалогенный
• Цвет корпуса: серый

Совместимость и монтаж

Зажим СИЗ-15 совместим только с медными проводами. Алюминиевые, многожильные с тонкими проволочками или провода с изоляцией толще 1,5 мм требуют предварительной проверки на соответствие по диаметру скрутки. Для монтажа:

• Зачистите концы проводов на 10–15 мм
• Скрутите их руками или плоскогубцами - не перетяните
• Наденьте зажим сверху и закрутите по часовой стрелке до упора
• Лепестки на корпусе позволяют использовать отвертку для большего усилия

Не используйте инструменты с острыми кромками - можно повредить изоляцию корпуса.

Безопасность и стандарты

Корпус изготовлен из самозагасающего нейлона 6.6 без галогенов - при нагреве не выделяет токсичных паров. Соответствует требованиям безопасности для внутренней электропроводки. Напряжение 600 В позволяет применять зажим в бытовых сетях 220/380 В и некоторых промышленных системах. Сертификация соответствует ГОСТ Р 50571.5.52 и IEC 60998.

Преимущества

• Коническая пружина равномерно сжимает скрутку - исключает ослабление соединения со временем
• Нейлоновый корпус полностью изолирует токоведущие части - снижает риск замыкания
• Лепестки обеспечивают удобство затяжки даже в труднодоступных местах
• Устойчив к влаге, пыли и перепадам температур
• Подлежит повторному использованию при демонтаже - не деформируется после одного монтажа

Ограничения применения

• Не применяется для алюминиевых проводов - возможен оксидный слой и потеря контакта
• Не рекомендован для проводов с сечением менее 4 мм2 - пружина не обеспечит достаточного давления
• Не предназначена для постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантируется
• Не следует использовать в условиях частых вибраций без дополнительной фиксации (например, в движущихся механизмах)
• Не допускается использование с проводами, имеющими термостойкую изоляцию выше 105 C - материал корпуса не рассчитан на такие нагрузки

Примеры использования

• Соединение трёх проводов: два фазных (по 2,5 мм2) и один нулевой (1,5 мм2) в распределительной коробке
• Подключение люстры с четырьмя жилами (4×2,5 мм2) к основному кабелю
• Объединение проводов в шкафу управления станком перед входом в клеммник
• Временное соединение при ремонте проводки - легко снимается и переустанавливается

Практические советы

• Перед установкой всегда проверьте суммарное сечение всех проводов - лучше выбрать зажим с запасом по диаметру
• Если провода слишком толстые, попробуйте уменьшить количество жил - СИЗ-15 не предназначен для 5+ проводов
• После монтажа потяните каждый провод - соединение не должно расходиться
• Для высоконагруженных цепей (более 10 А) дополнительно проверяйте температуру соединения через неделю работы
• Артикул 08-0759 / etm08-0759 - это тот же продукт, просто разные номера поставщиков; выбирайте любой - они идентичны
