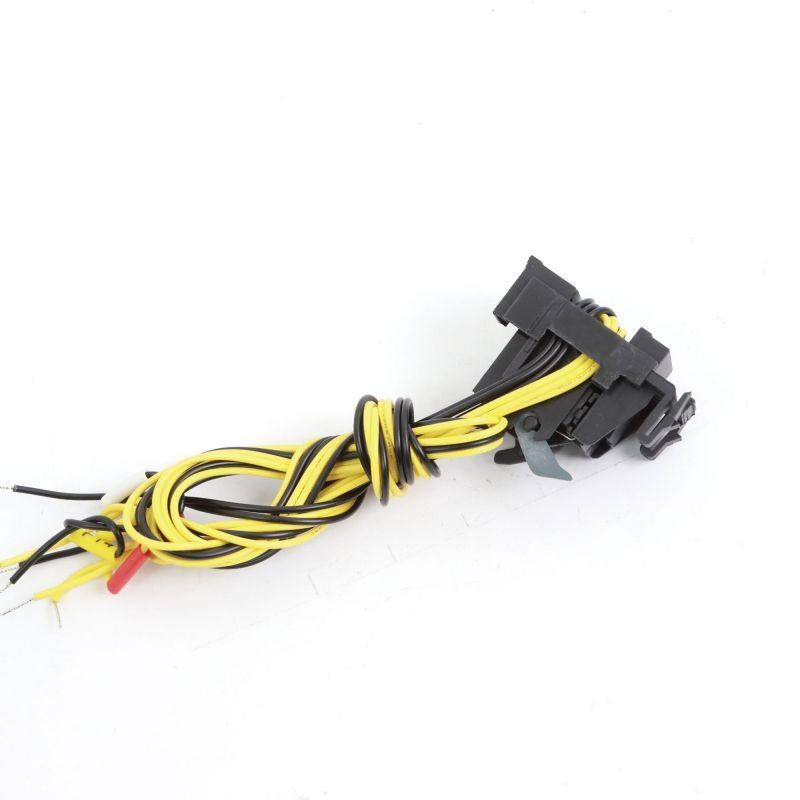

Совмещенный контакт AXT для MGS800/630/400 левый, 2пер. конт. | AXT-MGS800L1 DKC ДКС

Совмещённый контакт AXT для MGS800/630/400 левый, 2 контактных переключателя - устройство для передачи сигналов о положении главных контактов и срабатывании автоматического выключателя в литом корпусе. Применяется совместно с автоматическими выключателями серии YON MAX MGS, обеспечивает контроль состояния оборудования через внешние цепи управления. Артикул axt-mgs800l1 соответствует левой стороне установки.

Назначение и область применения

Совмещённый контакт AXT для MGS800/630/400 левый, 2 контактных переключателя используется для сигнализации двух событий:

• состояние главных контактов автомата - открыт или закрыт;
• сработка защиты - произошло перегрузка или короткое замыкание.

Устройство устанавливается внутри автоматических выключателей серии YON MAX MGS и позволяет выводить эти сигналы на пульт управления, PLC или световые индикаторы. Подходит для систем автоматизации на производствах, где важно знать реальное состояние аппарата без физического осмотра - например, на конвейерах, насосных станциях, распределительных щитах.

Технические характеристики

• Количество переключающих контактов: 2 - каждый работает как перекидной (SPDT), что позволяет использовать один контакт для нормально замкнутой цепи, другой - для нормально разомкнутой;
• Номинальный рабочий ток: 3 А при переменном токе AC-15, 230 В - рассчитан на управление слаботочными цепями, не предназначен для коммутации силовой нагрузки;
• Тип подключения: с предварительно подключенным кабелем - готов к монтажу, исключает необходимость самостоятельной проводки;
• Количество переключателей сигнала неисправности: 2 - два отдельных контакта для точечного определения типа аварии (перегрузка / КЗ);
• Способ монтажа: фронтальная установка - монтируется из лицевой стороны корпуса автомата, требует доступа к передней части устройства.

Совместимость и монтаж

Совмещённый контакт AXT для MGS800/630/400 левый, 2 контактных переключателя совместим только с автоматическими выключателями серии YON MAX MGS моделей MGS800, MGS630 и MGS400. Установка возможна **только** на левой стороне корпуса автомата - правосторонняя версия отличается конструкцией и имеет другую маркировку.

Монтаж выполняется после демонтажа крышки корпуса автомата. Перед установкой необходимо отключить питание и проверить отсутствие напряжения. Кабель выходящего соединения выводится через специальный канал в боковой стенке корпуса. После сборки требуется проверка механической фиксации контактов и тестирование работы каждого переключателя.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для комплектующих аппаратов высокой надёжности. Хотя явная сертификация по ГОСТ или МЭК не указана, конструктивно реализовано соответствие принципам безопасности для устройств класса IP20, применяемых во внутренних частях герметичных корпусов. Напряжение до 230 В и ток до 3 А находятся в безопасных рамках для вторичных цепей управления.

Преимущества

• Готовое решение с заводским подключением - снижает риск ошибок при монтаже;
• Два независимых перекидных контакта позволяют различать тип события - просто “выключен” или “сработала защита”;
• Не требует внешнего питания - полностью пассивное устройство, работающее за счет механического воздействия от механизма автомата;
• Высокая долговечность благодаря использованию материалов, устойчивых к вибрациям и температурным колебаниям в условиях промышленной среды.

Ограничения применения

• Поддерживается только модельный ряд YON MAX MGS - несовместим с другими сериями автоматов даже от того же производителя;
• Рассчитан только на слаботочные цепи (до 3 А) - нельзя использовать для управления катушками мощных контакторов или светодиодных массивов большой мощности;
• Установка возможна лишь на левой стороне - невозможно заменить на правостороннюю версию без изменения модели автомата;
• Не предназначена для эксплуатации вне корпуса автомата - не имеет степени защиты выше IP20 и чувствительна к пыли и влаге при открытой установке.

Примеры использования

• На пищевом производстве: сигнал “неисправность” от автомата MGS630 с установленным AXT отправляется на HMI-панель оператора;
• В системе водоснабжения: второй контакт AXT сообщает контроллеру, что автомат вышел из режима перегрузки - можно запустить восстановление процесса;
• В распределительном шкафу: одновременно отслеживаются положение контактов (закрыт/открыт) и факт срабатывания защиты - повышает скорость диагностики отказов.

Практические советы

• Перед заказом всегда проверяйте номер автомата - AXT для MGS800/630/400 левый, 2 контактных переключателя (арт. axt-mgs800l1) подходит только к левым вариантам этих моделей;
• При замене старого контакта сохраните ориентацию кабеля - он спроектирован так, чтобы не задевать другие элементы внутри корпуса;
• Не используйте этот контакт как основную кнопку включения/выключения - он служит только для наблюдения, а не для управления;
• Проверьте работу контактов сразу после монтажа - протестируйте оба канала с помощью мультиметра в режиме прозвона при ручном переводе рычага автомата в положения ON/OFF и TRIPPED.
