Спираль монтажная СМ-24-20 10м/упак | USWB-D24-10 IEK

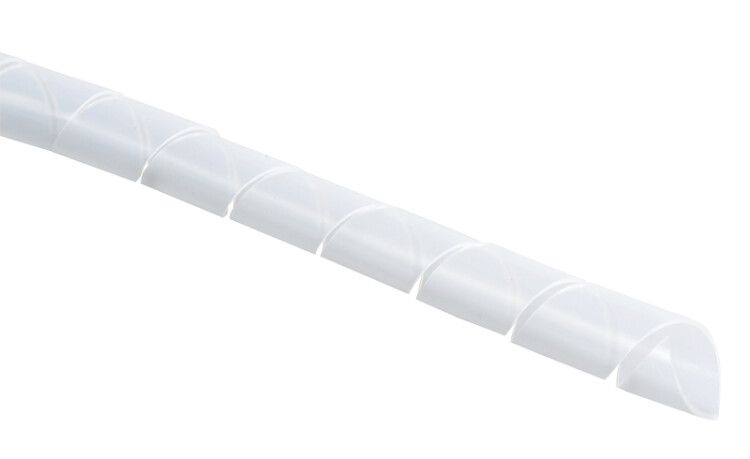

Спираль монтажная СМ-24-20 10 метров в упаковке от IEK предназначена для организации и защиты кабельных трасс в электроустановках. Изготовлена из прочного полиэтилена, она обеспечивает удобную фиксацию проводов и защищает их от перегибов и истирания. Артикул uswb-d24-10 подходит для монтажа в шкафах, лотках и каналах.

Назначение и область применения

Спираль монтажная СМ-24-20 используется для сборки и фиксации групп кабелей в единые жгуты. Применяется внутри распределительных щитов, кабельных лотков, труб и других закрытых конструкций. Подходит для защиты проводов от трения о острые кромки, вибрации и случайных перегибов. Часто применяется на производствах, в системах автоматизации, на транспорте и в бытовой электропроводке.

Технические характеристики

• Внешний диаметр: 24 мм - подходит для пучков кабелей до 20–25 мм в суммарном сечении.
• Ширина спирали: 19,6 мм - шаг витков обеспечивает равномерное распределение нагрузки и свободный доступ к проводам при необходимости обслуживания.
• Толщина стенки: 2 мм - гарантирует достаточную механическую прочность при сохранении гибкости.
• Материал: полиэтилен высокого давления - устойчив к влаге, химически инертен, не выделяет токсины при нагреве.
• Цвет: белый - легко заметить при осмотре, хорошо сочетается с большинством кабельных систем.
• Длина: 10 метров в одной упаковке - оптимальный размер для типового монтажа одного шкафа или участка трассы.
• Противопожарные свойства: соответствует UL94 HB - самозатухающий материал, не распространяет пламя, но не предназначен для открытых зон с риском возгорания.
• Содержание галогенов: да - при горении выделяет коррозионно активные вещества, поэтому не рекомендуется для помещений с чувствительной электроникой (например, серверных комнат).

Совместимость и монтаж

Спираль СМ-24-20 совместима со всеми стандартными кабелями и проводами до 24 мм в диаметре. Устанавливается вручную: достаточно протянуть пучок проводов через внутреннее пространство спирали и зафиксировать концы. Нет необходимости в дополнительных креплениях - спираль самостоятельно удерживается на месте благодаря своей форме. Для длинных трасс можно использовать несколько отрезков, соединяя их встык. Не требует специальных инструментов.

Безопасность и стандарты

Спираль монтажная СМ-24-20 соответствует требованиям UL94 HB - классу самозатухаемости материалов. Это значит, что после удаления источника огня она прекращает гореть. Однако наличие галогенов делает её непригодной для применений, где важна низкая токсичность дыма (например, метро, больницы, суда). Не имеет сертификата RoHS - содержит элементы, запрещённые в экологически строгих стандартах.

Преимущества

• Гибкость - легко адаптируется к любому контуру трассы, даже с изгибами.
• Легкий вес - не создаёт дополнительной нагрузки на крепления.
• Удобство монтажа - не требует клея, стяжек или инструментов.
• Защита от истирания - предотвращает повреждение изоляции кабелей при контакте с металлом.
• Доступная цена - экономичное решение для массового монтажа.

Ограничения применения

• Не подходит для открытых внешних установок - полиэтилен теряет эластичность при минусовых температурах ниже –20 C.
• Не рекомендуется для мест с постоянным воздействием масла, растворителей или агрессивных химикатов.
• Запрещено использование в помещениях с повышенными требованиями к безопасности дыма (по нормам IEC 60754, EN 50267).
• Не заменяет полноценные кабельные каналы - служит лишь для фиксации и частичной защиты.

Примеры использования

• Фиксация силовых и сигнальных кабелей в щите управления станком.
• Объединение проводов датчиков и исполнительных механизмов на конвейере.
• Аккуратная укладка кабелей в распределительном шкафу АВР.
• Сборка жгутов в автомобилях, тепловозах, подъемных механизмах.

Практические советы

• Перед монтажом проверьте суммарный диаметр всех кабелей - он не должен превышать 80% от внутреннего диаметра спирали (около 20 мм).
• При использовании в холодных условиях (склады, улица) выбирайте более толстые варианты или используйте спираль только внутри обогреваемых шкафов.
• Для сложных маршрутов с несколькими изгибами лучше разрезать спираль на части и собирать жгут поэтапно.
• Не затягивайте слишком сильно - это может деформировать изоляцию кабелей. Должен оставаться легкий зазор между проводами и стенками спирали.
• При замене старой спирали - всегда проверяйте состояние кабелей под ней, особенно при наличии следов перегрева или истирания.
