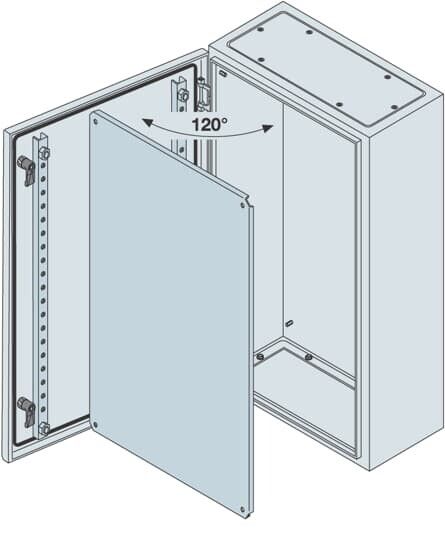

Корпус шкафа IP65 монтаж. плат. 1000х600х250 ABB SRN10625K

Корпус шкафа с монтажной платой 1000×600×250 мм IP65 SR2 от ABB — это прочный металлический щит для установки электрооборудования в условиях повышенной запыленности и влаги. Артикул srn10625k предназначен для открытой установки в промышленных объектах, где требуется надежная защита компонентов.

Назначение и область применения

Корпус шкафа с монтажной платой 1000×600×250 мм IP65 SR2 используется для размещения автоматических выключателей, контакторов, реле, преобразователей частоты и другого распределительного оборудования. Подходит для монтажа на стене в цехах, на насосных станциях, в системах управления технологическими процессами. Благодаря защите IP65, шкаф можно устанавливать в помещениях с высокой влажностью, на улице под навесом или в зонах с регулярной мойкой оборудования.

Технические характеристики

• Размеры: 1000 × 600 × 250 мм (высота × ширина × глубина)
• Монтажная глубина: 233,5 мм — позволяет разместить оборудование с учетом кабельных каналов и креплений
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый матовый)
• Толщина стенок: 1,2 мм — обеспечивает жесткую конструкцию и ударную стойкость
• Степень защиты: IP65 — полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 — выдерживает воздействие энергии до 20 Дж (эквивалент удара грузом 5 кг с высоты 40 см)
• Класс защиты: I — требует подключения к заземляющему проводнику
• Наличие монтажной панели: да — стальная плита с предварительно просверленными отверстиями для крепления DIN-рейки и оборудования
• Количество дверей: одна, одинарная, с замком — обеспечивает безопасный доступ и защиту от несанкционированного вскрытия
• Количество отверстий для фланцев: два — позволяют вводить/выводить кабели через герметичные вводы
• Климатическое исполнение: УХЛ4 — рассчитан на работу при температуре от −25°C до +40°C и относительной влажности до 80%
• Напряжение: 220 В — указывает на тип сети, для которой проектирована внутренняя коммутация
• Номинальный ток: 1000 А — максимальный допустимый ток через шкаф, определяющий нагрузку на вводные устройства
• Нормативные документы: ГОСТ Р 51321.1-2007, ГОСТ Р 52796-2007 — соответствуют требованиям к распределительным устройствам низкого напряжения

Совместимость и монтаж

Корпус шкафа с монтажной платой 1000×600×250 мм IP65 SR2 совместим со всеми стандартными DIN-рейками и оборудованием, имеющим крепление на рейку 35 мм. Монтаж осуществляется открытым способом — крепится к стене с помощью анкеров или болтов через отверстия в задней стенке. Для герметизации кабельных вводов рекомендуется использовать фланцы с уплотнением, подходящие к двум предусмотренным отверстиям. Перед установкой проверьте соответствие посадочных размеров оборудования и глубины шкафа — 233,5 мм не позволяет разместить крупногабаритные модули с выступающими элементами.

Безопасность и стандарты

Корпус шкафа с монтажной платой 1000×600×250 мм IP65 SR2 сертифицирован по ГОСТ Р 51321.1-2007 и ГОСТ Р 52796-2007, что гарантирует соответствие требованиям безопасности для распределительных устройств. Класс защиты I обязывает выполнять надежное заземление корпуса. Ударопрочность IK10 снижает риск повреждения при случайном механическом воздействии. Порошковое покрытие устойчиво к коррозии и химическим веществам, характерным для промышленной среды.

Преимущества

• Жесткая стальная конструкция с толщиной 1,2 мм минимизирует деформацию при длительной эксплуатации
• Встроенная монтажная панель экономит время сборки — не нужна дополнительная установка кронштейнов
• Замок на двери обеспечивает контроль доступа и соблюдение правил охраны труда
• Высокая степень защиты IP65 и класс IK10 делают шкаф пригодным для сложных условий, где обычные щиты выходят из строя
• Порошковое покрытие не требует периодической окраски и сохраняет внешний вид долгие годы

Ограничения применения

• Не предназначена для взрывоопасных зон — отсутствует взрывозащита Ex
• Номинальный ток 1000 А относится к вводному устройству; внутренние автоматы должны выбираться отдельно
• Климатическое исполнение УХЛ4 исключает применение в условиях постоянной температуры ниже −25 °C или выше +40 °C
• Комплектность некомплектная — внутри нет оборудования, кабелей, DIN-реек или клемм; всё необходимо докупать отдельно
• Открытая установка требует наличия ровной вертикальной поверхности; не подходит для монтажа на потолке или наклонных поверхностях

Примеры использования

• Электрощит управления конвейерной линией на пищевом заводе
• Распределительный щит насосной станции водоснабжения
• Шкаф автоматического управления освещением на территории предприятия
• Центральный пункт управления частотными преобразователями на производстве
• Временный щит на строительной площадке для питания инструментов

Практические советы

• Перед монтажом проверьте, чтобы все внутренние компоненты помещались в монтажную глубину 233,5 мм — особенно важно для больших ПЧ и терморегуляторов
• Используйте кабельные вводы с уплотнительными кольцами, соответствующие диаметрам кабелей — это сохранит уровень IP65
• При использовании нескольких шкафов в одной линии учтите необходимость свободного доступа к дверям — минимальный зазор перед шкафом — 800 мм
• Для удобства обслуживания расположите часто используемые аппараты на уровне глаз — около 1,2–1,5 м от пола
• Артикул srn10625k — часть серии SR2 от ABB; при необходимости замены или расширения системы лучше заказывать аналогичные модели из этой же серии для совместимости креплений и габаритов
