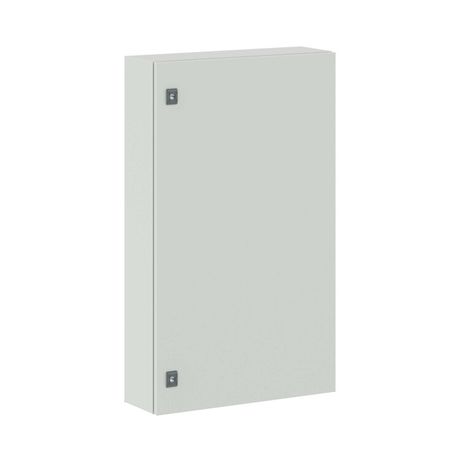

Корпус сварной навесной серии ST с М/П Размер: 1000 x 600 200 мм (В хШ х Г) | R5ST1062 DKC ДКС

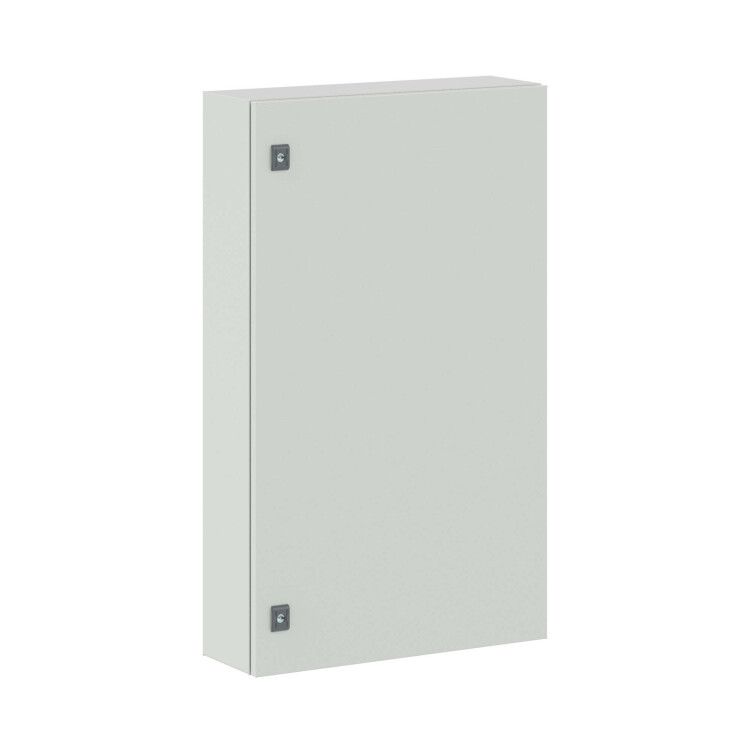

Корпус сварной навесной с монтажной панелью размер 1000×600×200 мм серия ST от DKC (ДКС), артикул r5st1062, предназначен для установки оборудования управления и автоматизации в условиях открытых площадок. Благодаря прочному стальному корпусу, защите IP66 и встроенной монтажной панели, он обеспечивает долговечную работу электронных компонентов даже в сложных климатических условиях.

Назначение и область применения

Корпус сварной навесной с монтажной панелью размер 1000×600×200 мм серия ST используется для размещения аппаратуры автоматизации, контроллеров, реле, распределительных щитов и других устройств, требующих защиты от внешних воздействий. Подходит для установки на фасадах зданий, на опорах, в промышленных зонах, на объектах энергетики, транспорта и коммунального хозяйства. Применяется там, где важны надежность, устойчивость к механическим повреждениям и длительный срок службы.

Технические характеристики

• Габариты: 1000 × 600 × 200 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием цвета 7035 RAL
• Степень защиты: IP66 — полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 по EN 50102 — выдерживает удар энергией до 20 Дж
• Толщина стенок: 1,2 мм (каркас), 1,5 мм (дверь)
• Количество дверей: одна, цельнометаллическая
• Замки: два, с двойной бородкой 3 мм, под ключ
• Крыша: скатная — способствует самоотводу осадков
• Монтажная панель: да, с метрическими креплениями (M4–M8)
• Крепление: настенное и на столбе — предусмотрены точки крепления
• Внутренняя отделка двери: вспененный полиуретан — усиливает герметичность
• Отверстия: съемные заглушки для кабельных вводов

Совместимость и монтаж

Корпус сварной навесной с монтажной панелью размер 1000×600×200 мм серия ST совместим с любым оборудованием, которое крепится на DIN-рейках или через отверстия M4–M8. Метрический монтаж позволяет легко фиксировать платы, модули и распределительные элементы без дополнительных адаптеров. Для установки на стену используйте четыре угловые точки крепления; для монтажа на столб — нижние и верхние проушины. Учитывайте свободное пространство перед дверью — она открывается на 90°, поэтому требуется минимум 200 мм свободного места.

Безопасность и стандарты

• Защита IP66 соответствует IEC 60529 — гарантирует работоспособность при дожде, песке, снеге и мытье струями воды
• Ударопрочность IK10 по EN 50102 — класс защиты против преднамеренных или случайных ударов (например, камней, инструментов)
• Порошковое покрытие соответствует требованиям к коррозионной стойкости для наружной эксплуатации
• Конструкция выполнена в соответствии с рекомендациями по безопасности для электрооборудования в промышленных условиях

Преимущества

• Высокая жесткость конструкции — стальной каркас и толстая дверь снижают риск деформации
• Улучшенная герметизация — загибы кромок + полиуретановая прокладка на двери исключают проникновение влаги и пыли
• Долговечное покрытие — трехступенчатая окраска устойчива к царапинам, выцветанию и химическому воздействию
• Готовая монтажная панель — экономит время на сборке, не нуждаются в самостоятельном креплении планок
• Поддержка двух типов монтажа — на стену и на столб — гибкость установки на любом объекте

Ограничения применения

• Не предназначен для взрывоопасных сред — отсутствует взрывозащита Ex
• Не рассчитан на постоянное погружение в воду — IP66 не эквивалентен IP68
• Максимальная рабочая температура не указана — при экстремальных значениях (>+60°C / <-30°C) проверьте совместимость установленного оборудования
• Не имеет встроенного охлаждения — при высокой тепловой нагрузке внутри необходимо предусматривать принудительную вентиляцию
• Порошковое покрытие не устойчиво к длительному контакту с растворителями и агрессивными химикатами

Примеры использования

• Щит управления насосной станцией на улице
• Контроллер конвейера на пищевом производстве
• Распределительный пункт системы видеонаблюдения на автостраде
• Автоматика освещения на железнодорожной станции
• Электрошкаф для датчиков на нефтепроводе

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на монтажной панели вашему оборудованию — шаг креплений стандартизирован, но не все устройства подходят без адаптеров
• Используйте кабельные вводы с уплотнением — даже при IP66 неплотно закрытый ввод снижает уровень защиты
• При установке на столб убедитесь, что основание достаточно прочное — вес корпуса с оборудованием может превышать 40 кг
• Для обслуживания оставляйте доступ к замкам — они расположены на уровне глаз, но не всегда удобны при монтаже высоко
• При необходимости увеличить объем внутри — можно использовать удлинители монтажной панели, совместимые с этой серией
• Артикул r5st1062 — единственный вариант этого размера в серии ST. Аналоги других серий могут иметь другую толщину стали или отсутствовать монтажную панель
