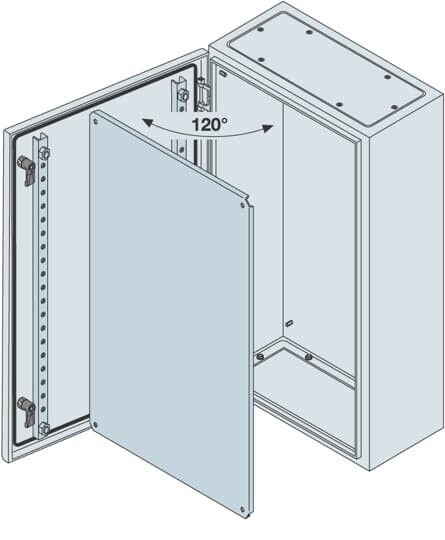

Корпус шкафа IP65 монтаж. плат. 1000х800х300 ABB SRN10830K

Корпус шкафа с монтажной платой 1000x800x300 мм IP65 от ABB (арт. srn10830k) предназначен для безопасного размещения электротехнического оборудования в условиях повышенной запыленности и влажности. Металлический корпус с жесткой монтажной платой обеспечивает надежную фиксацию компонентов, а степень защиты IP65 позволяет использовать изделие на открытых площадках и в производственных помещениях.

Назначение и область применения

Корпус шкафа с монтажной платой 1000x800x300 мм IP65 используется для сборки распределительных щитов, автоматических систем управления и других устройств, требующих защиты от внешних воздействий. Подходит для установки в цехах, на объектах ЖКХ, энергетики, транспорта и сельского хозяйства. Благодаря высокой степени защиты и прочной конструкции, шкаф применяется там, где есть риск попадания воды, пыли, механических повреждений или перепадов температур.

Технические характеристики

• Размеры (В×Ш×Г): 1000 × 800 × 300 мм; внутренняя глубина - 283,5 мм
• Материал корпуса: сталь с порошковым покрытием цвета 7035
• Толщина стенок: 1,2 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, упавшего с 40 см)
• Тип дверцы: одна металлическая с замком
• Класс защиты: I - заземление через контактную пластину корпуса обязательно
• Номинальный ток: 1000 А - допустимый ток прохождения через шкаф, не более
• Напряжение: 220 В - рекомендовано для сетей переменного тока до этого значения
• Количество отверстий для фланцев: 2 - для ввода кабелей
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в средней влажности
• Способ монтажа: открытой установки - крепится к полу или стене болтами
• Нормативные документы: ГОСТ Р 51321.1-2007, ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус шкафа с монтажной платой 1000x800x300 мм IP65 совместим со всеми типами DIN-рейок, клеммных колодок, автоматических выключателей и модульного оборудования, соответствующего стандартам IEC/EN 61439. Монтажная плита выполнена из стали толщиной 1,2 мм и имеет предварительно просверленные отверстия под крепеж - это ускоряет установку компонентов. Для монтажа используйте анкерные болты M8–M10. Шкаф не рассчитан на встраивание в стену - требуется свободный доступ ко всем сторонам для обслуживания. Открытое крепление исключает необходимость подготовки ниши.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 51321.1-2007 (электрооборудование для распределения и управления) и ГОСТ Р 52796-2007 (защита от электромагнитных помех). Класс защиты I требует обязательного подключения к контуру заземления - корпус шкафа является проводящим элементом. Наличие замка и герметичной дверцы снижает риск случайного доступа к токоведущим частям. Ударопрочность IK10 гарантирует сохранность внутреннего оборудования даже при механических воздействиях в производственной среде.

Преимущества

• Жесткая монтажная плита уменьшает время сборки и исключает деформацию при нагрузке
• Порошковое покрытие защищает от коррозии, не требует регулярной окраски
• Высокая степень защиты IP65 позволяет применять шкаф вне помещений
• IK10 обеспечивает долговечность в условиях возможных ударов (например, при работе погрузчиков рядом)
• Замок на дверце повышает уровень безопасности и контроля доступа
• Климатическое исполнение УХЛ4 делает шкаф пригодным для использования в регионах с холодными зимами

Ограничения применения

• Не предназначен для работы при температурах ниже −25C или выше +40C
• Номинальный ток 1000 А - это предел для всей системы внутри шкафа, не для одного устройства
• Напряжение 220 В - нельзя использовать в сетях 380 В или выше без согласования с проектом
• Корпус не герметизирован полностью - не подходит для постоянного погружения в воду или работы в агрессивных химических средах
• Комплектация некомплектная - внутреннее оборудование (автоматы, реле, рейки) необходимо приобретать отдельно

Примеры использования

• Электрощит управления насосной станцией на открытом участке
• Распределительный щит на конвейере в пищевой промышленности
• Автоматический шкаф управления освещением на автостоянке
• Центральный пункт управления для системы вентиляции в производственном цехе
• Временный щит на строительной площадке с высокой запыленностью

Практические советы

• Перед монтажом проверьте, что отверстия для фланцев совпадают с местами ввода кабелей - при необходимости доработайте их под нужный диаметр
• При использовании в сырых условиях дополнительно прокладывайте уплотнители на входах кабелей
• Учитывайте посадочные размеры: внутренняя глубина 283,5 мм - не все крупные аппараты (например, частотники) поместятся
• Для удобства обслуживания оставляйте минимум 600 мм свободного пространства перед дверцей
• При установке на бетонный пол используйте анкерные болты с гроверами - вибрация может ослабить крепление
• Артикул srn10830k - единственный вариант данного формата в серии ABB “Шкафы и аксессуары”; аналоги имеют другие размеры или класс защиты
