Корпус шкафа SR2 ЩМП 400х600х200 IP65 ABB SRN4620K

Корпус шкафа с монтажной платой 400x600x200мм IP65 от ABB в серии SR2 предназначен для компактного и защищенного монтажа электротехнического оборудования в условиях повышенной запыленности и влаги. Металлический корпус с жесткой монтажной платой обеспечивает надежную основу для распределительных устройств, автоматов и других элементов.

Назначение и область применения

Этот щит монтажный используется для размещения внутреннего электрооборудования - автоматических выключателей, контакторов, реле, модулей управления и других компонентов. Подходит для установки на открытых площадках, в цехах, на объектах ЖКХ, промышленных линиях и системах автоматизации. Благодаря высокой степени защиты IP65, корпус можно применять там, где есть риск попадания воды, пыли или агрессивных сред.

Технические характеристики

• Размеры: внешние - 400×600×200 мм; внутренняя глубина - 183,5 мм (полезное пространство для монтажа)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 RAL (серый матовый)
• Толщина стенок: 1,2 мм - обеспечивает достаточную механическую прочность
• Степень защиты: IP65 - полностью герметичен от пыли, устойчив к струям воды из любого направления
• Ударопрочность: IK10 по EN 50102 - выдерживает удар энергии 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Класс защиты: I - требует заземления через контактную площадку
• Номинальный ток: 1000 А - допустимая нагрузка на коммутируемые устройства внутри
• Напряжение: 220 В - рассчитан на работу в сетях до этого значения
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Замок: да - одноключевой, предотвращает несанкционированный доступ
• Количество отверстий для фланцев: 2 - для ввода кабелей через резиновые или пластиковые вставки
• Нормативы: соответствует ГОСТ Р 51321.1-2007 и ГОСТ Р 52796-2007

Совместимость и монтаж

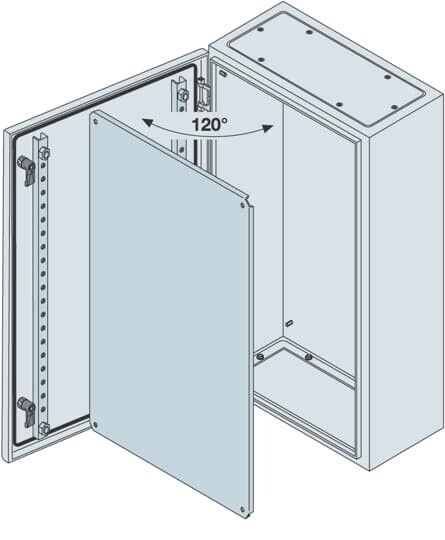

Корпус шкафа с монтажной платой 400x600x200мм IP65 имеет встроенную стальную монтажную плату толщиной 1,2 мм, что позволяет крепить оборудование стандартными болтовыми соединениями. Установка осуществляется методом открытой установки - на стену, опору или раму. Для монтажа требуется минимум два крепежных отверстия в задней стенке (не указаны точные размеры - проверьте чертежи). Кабельный ввод выполняется через два готовых отверстия под фланцы - рекомендуется использовать уплотнительные кольца для сохранения класса IP65. Недостаточно комплектных деталей - все крепежи, клеммы и провода необходимо приобрести отдельно.

Безопасность и стандарты

Корпус сертифицирован по ГОСТ Р 51321.1-2007 (для распределительных устройств низкого напряжения) и ГОСТ Р 52796-2007 (для корпусов). Соответствие классу защиты I обязывает выполнять надежное заземление через специальный контакт на корпусе. Ударная прочность IK10 гарантирует безопасность при случайных воздействиях в производственной среде. Порошковое покрытие не содержит свинца и хрома(VI), соответствует экологическим нормам.

Преимущества

• Высокая степень защиты IP65 и IK10 делают корпус пригодным для суровых условий
• Жесткая монтажная плита снижает вибрацию и деформацию при нагрузке
• Порошковое покрытие устойчиво к коррозии, царапинам и перепадам температур
• Металлическая дверца с замком повышает безопасность обслуживания
• Серия SR2 от ABB - известная линейка с гарантированной совместимостью между изделиями

Ограничения применения

• Не предназначена для взрывоопасных зон - отсутствует маркировка Ex
• Номинальный ток 1000 А - это предел для всей системы, а не для одного аппарата; важно правильно выбирать автоматы и кабели
• Напряжение 220 В - нельзя использовать в сетях выше 250 В переменного тока
• Климат УХЛ4 исключает длительную эксплуатацию при температурах ниже −40C
• Корпус некомплектный - не включает ни одно внутреннее оборудование, крепеж или кабельные вводы

Примеры использования

• Щит управления насосной станцией на улице
• Распределительный пункт на конвейере в пищевом производстве
• Автоматический щит освещения в холодильном цехе
• Контрольный шкаф для PLC и частотных преобразователей в цехе с высокой запыленностью

Практические советы

• Перед монтажом проверьте посадочные размеры монтажной платы - она должна соответствовать вашим аппаратам (обычно стандарт 35 мм DIN-рейка)
• Используйте кабельные вводы с уплотнением, чтобы не нарушить IP65 при проходе кабеля
• Обязательно выполните заземление корпуса - даже если оборудование кажется “безопасным”
• При установке на вертикальную поверхность используйте антивибрационные прокладки
• Артикул srn4620k - это единственный номер для заказа именно этой модели; другие размеры или материалы в серии SR2 отличаются
• Не забудьте закупить отдельно: DIN-рейки, клеммы, кабельные вводы, заземляющие перемычки и ключ от замка
