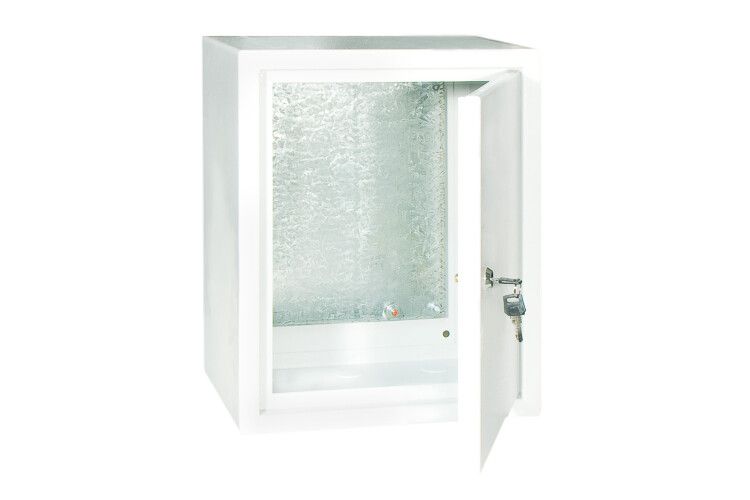

Щит с монтажной панелью ЩМП-4.3.2-0 IP66 (400х300х200) | SQ0905-1004 TDM

Щит с монтажной панелью ЩМП-4.3.2-0 IP66 (400х300х200) от TDM ELECTRIC предназначен для наружной установки и сборки распределительных устройств в условиях повышенной запыленности, влаги и механических воздействий. Корпус из стали с порошковым покрытием обеспечивает долговечность, а встроенная монтажная панель упрощает компоновку оборудования.

Назначение и область применения

Щит с монтажной панелью ЩМП-4.3.2-0 IP66 (400х300х200) используется для размещения автоматических выключателей, контакторов, реле и других элементов управления в условиях открытой установки. Подходит для промышленных объектов, насосных станций, уличного освещения, систем вентиляции и других мест, где требуется надежная защита электрооборудования от внешних факторов.

Технические характеристики

• Размеры корпуса: 400×300×200 мм
• Номинальный ток: 400 А
• Степень защиты: IP66 - полная герметичность от пыли и мощных струй воды
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Покрытие: порошковое, текстурированное, цвет RAL 7032 (серый)
• Ударопрочность: IK10 - выдерживает удары энергой до 20 Дж
• Количество кабельных вводов: 3 линейных отверстия
• Количество отверстий для фланцев: 3
• Тип крышки: одинарная дверь закрытого типа с замком
• Способ монтажа: открытая установка
• Внутренняя глубина: 200 мм - одинакова с установочной глубиной

Совместимость и монтаж

Щит с монтажной панелью ЩМП-4.3.2-0 IP66 (400х300х200) имеет готовую металлическую панель внутри, на которую можно крепить DIN-рейки, клеммники и другие модульные устройства. Кабели заводятся через три предварительно подготовленных ввода - их диаметр рассчитан на стандартные гильзы и зажимы. Для жесткой фиксации рекомендуется использовать болты M8 через отверстия для фланцев. Монтаж выполняется на вертикальную поверхность: стена, опора, столб. Установка возможна на бетон, металл, дерево с использованием анкеров.

Безопасность и стандарты

• Степень защиты IP66 соответствует ГОСТ 14254
• Ударопрочность IK10 соответствует EN 50102
• Порошковое покрытие устойчиво к УФ-излучению и перепадам температур
• Конструкция исключает доступ к токоведущим частям при закрытой двери

Преимущества

• Высокая стойкость к коррозии благодаря порошковому покрытию RAL 7032
• Жесткая конструкция корпуса из стали 1,2 мм - устойчивость к деформациям
• Встроенный замок повышает безопасность и защищает от несанкционированного доступа
• Идеально подходит для уличного использования - не требует дополнительного кожуха
• Легко комбинируется с другими изделиями серии ЩМП-4.3.2-0

Ограничения применения

• Не предназначена для погружения в воду - IP66 не гарантирует длительное пребывание под водой
• Максимальный внутренний объем ограничен - не подходит для крупных силовых щитов с большим количеством аппаратов
• Не рекомендуется для установки в зонах с постоянным воздействием химически активных паров (например, кислотные производства)
• Температурный режим эксплуатации не указан - следует проверять совместимость с рабочими условиями окружающей среды

Примеры использования

• Электрощит наружного освещения на автодороге
• Распределительный пункт для насосной станции водоснабжения
• Управление конвейером на открытом складе
• Автоматика тепловых пунктов в холодном климате
• Щит управления вентиляционными установками на кровле здания

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля и размера вводов - используйте уплотнительные кольца при необходимости
• При установке на вертикальную поверхность соблюдайте угол наклона не более 15°, чтобы избежать скапливания влаги на крышке
• Для удобства обслуживания оставьте минимум 60 см свободного пространства перед дверью
• При работе в регионах с высокой соленостью воздуха (прибрежные зоны) дополнительно контролируйте состояние замка и петлей - они выполнены из стали, но не имеют антикоррозийной обработки отдельно
• Щит с монтажной панелью ЩМП-4.3.2-0 IP66 (400х300х200) от TDM ELECTRIC легко дополняется аксессуарами: терморегуляторами, световыми индикаторами, вентиляторами - все они совместимы с типовой конструкцией
