Ответвитель для лотка Т-образ. 500х100 Стандарт с крышкой Промрукав PR16.0636 Строитель

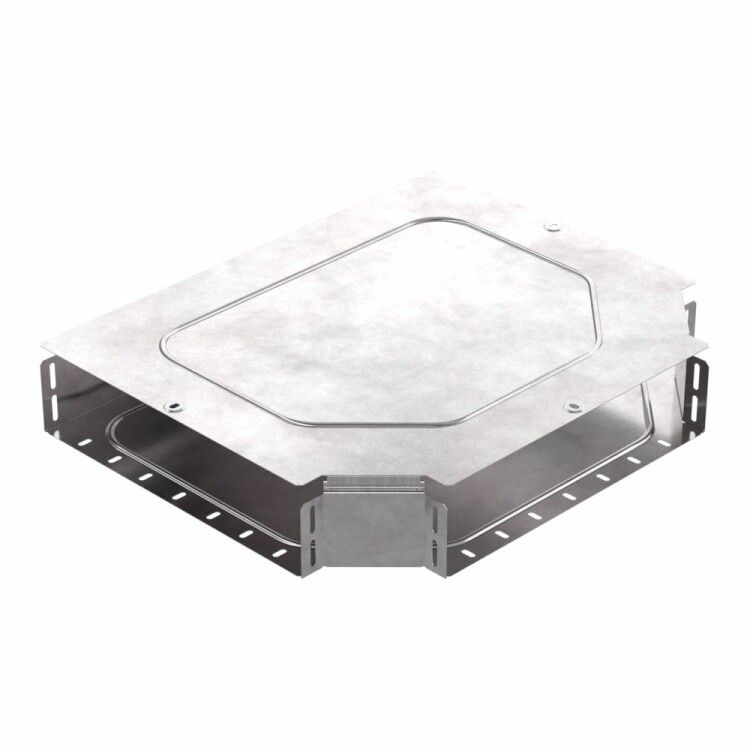

Т-образный ответвитель с крышкой 500х100 Стандарт Промрукав - это элемент кабельной системы для горизонтального разветвления трасс в открытых условиях. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и предназначено для работы в широком диапазоне температур. Артикул pr16.0636 соответствует серийному решению Промрукав для промышленных объектов.

Назначение и область применения

Т-образный ответвитель с крышкой 500х100 Стандарт Промрукав используется для изменения направления кабельной трассы в горизонтальной плоскости - например, при необходимости отвести кабели в сторону от основного лотка. Подходит для установки с перфорированными и глухими лотками. Применяется в помещениях, под навесом и на открытых площадках: на заводах, в энергообъектах, транспортных терминалах, на станциях автоматизации.

Технические характеристики

• Тип: Тройник горизонтальный
• Габариты: ширина 500 мм, высота 100 мм
• Внутренний радиус изгиба: 75 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина цинкового покрытия: 10–22 мкм
• Цвет: серый
• Температура эксплуатации: от -80 C до +150 C
• Климатическое исполнение: УХЛ2 (для помещений и под навесом)
• Огнестойкость: да
• Конструкция: без соединительных разъемов
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Способ монтажа: открытый
• Исполнение для больших расстояний: да

Совместимость и монтаж

Т-образный ответвитель с крышкой 500х100 Стандарт Промрукав совместим с лотками того же размера (500×100 мм) от серии Промрукав. Монтаж выполняется на опорные конструкции с помощью болтов или сварки - в зависимости от проекта. Крышка фиксируется механически, обеспечивает доступ к кабелям без демонтажа всего участка. Для герметичности в местах стыков рекомендуется использовать уплотнители, если требуется повышенная степень защиты.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обладает огнестойкостью, не распространяет горение и сохраняет целостность при воздействии высоких температур. Цинкование по методу Сендзимира гарантирует долговечную защиту от коррозии даже в агрессивных средах. Температурный диапазон от -80 до +150 C позволяет применять в холодильных камерах и рядом с нагревательными оборудованием.

Преимущества

• Высокая прочность за счет стальной основы и точной геометрии
• Защита от коррозии благодаря цинкованию до формования - срок службы выше, чем у после-оцинкованных аналогов
• Удобство обслуживания: крышка легко открывается без инструментов
• Поддержка длинных трасс: конструкция рассчитана на нагрузки при больших расстояниях между опорами
• Не требует специальных условий хранения - устойчив к влаге и перепадам температур

Ограничения применения

• Не предназначен для закрытой установки внутри металлических корпусов без вентиляции - возможен конденсат при резких перепадах температур
• Не следует использовать в контакте с кислотами, щелочами или соляными растворами - цинк может разрушаться при длительном воздействии
• Отсутствие соединительных разъемов требует дополнительной фиксации на стыках - необходимо предусмотреть крепление в проекте
• Не подходит для кабелей с внешним диаметром более 40 мм - проверьте заполнение лотка согласно нормам ПУЭ

Примеры использования

• Разветвление силовой трассы на конвейере - переход от главного лотка к питанию нескольких двигателей
• Обход препятствия в цеху: отвод кабелей вокруг колонны или трубопровода
• Подключение датчиков и систем управления на производственной линии
• Кабельная система в холодильном комплексе - выдерживает низкие температуры без хрупкости материала

Практические советы

• Перед монтажом проверьте внутренний радиус 75 мм - он влияет на допустимый изгиб кабелей; крупногабаритные жилы должны иметь минимальный радиус изгиба не менее 10D
• При использовании в сырых зонах (например, под навесом) дополнительно уплотните стыки крышки с помощью силиконового герметика
• Не используйте этот ответвитель как несущий элемент - он не рассчитан на вес кабелей, только на их расположение
• Для удобства сборки заказывайте все элементы одной партии - цвет и толщина цинка могут немного отличаться между партиями
• При замене старого лотка - убедитесь, что новый имеет те же габариты (500×100 мм); несовпадение приведёт к зазорам и потере защиты
