Ответвитель для лотка Т-образный 600х100 с крышкой Стандарт Промрукав PR16.0639 Строитель

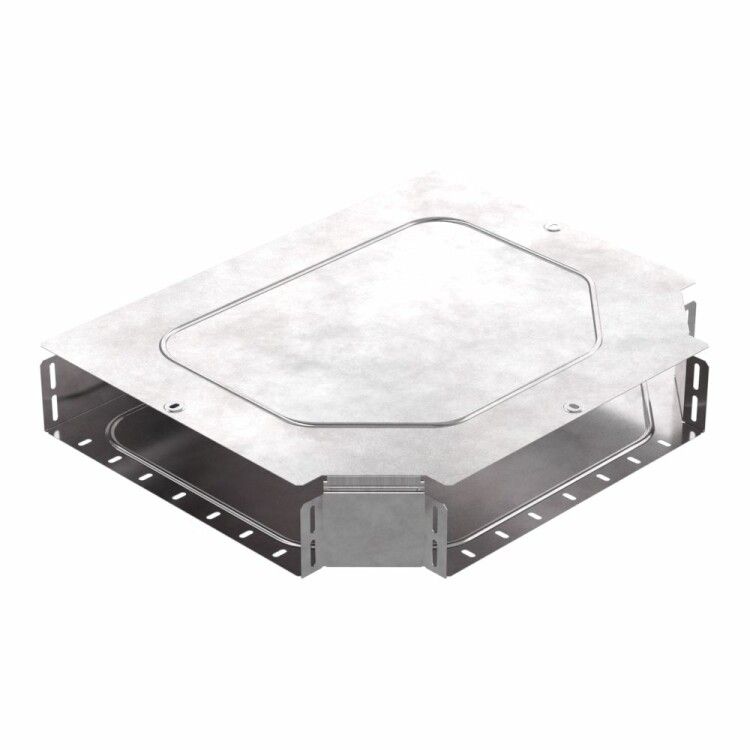

Т-образный ответвитель с крышкой 600х100 Стандарт Промрукав - это стальной кабельный лоток с оцинкованным покрытием, предназначенный для организации горизонтального разветвления кабельных трасс в открытых системах прокладки. Артикул pr16.0639 соответствует серийному решению Промрукав для промышленной автоматизации и энергетики.

Назначение и область применения

Т-образный ответвитель с крышкой 600х100 Стандарт Промрукав используется для изменения направления кабельной трассы в горизонтальной плоскости - например, при переходе от одной линии к другой или при необходимости вывести кабели в боковое направление. Подходит для глухих и перфорированных лотков. Применяется в условиях открытой установки: на производствах, в цехах, на транспорте, в энергообъектах, где требуется надежная защита кабелей от механических воздействий и внешней среды.

Технические характеристики

• Тип изделия: Тройник горизонтальный
• Габариты: ширина 600 мм, высота 100 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира (толщина слоя 10–22 мкм)
• Внутренний радиус изгиба: 75 мм
• Температурный диапазон: от -80 C до +150 C
• Цвет: серый
• Конструкция: без соединительных разъемов - требует фиксации болтами или сваркой
• Огнестойкость: да
• Климатическое исполнение: УХЛ2 (эксплуатация в помещениях и под навесом)
• Нормативный документ: ТУ 25.11.23-001-52715257-2019

Совместимость и монтаж

Т-образный ответвитель с крышкой 600х100 Стандарт Промрукав совместим с другими элементами лотковой системы того же размера (600×100 мм) от производителя Промрукав. Монтаж осуществляется открытым способом: крепится к стенам, потолкам или опорам с помощью кронштейнов, хомутов или сварки. Для герметичности и защиты от внешних факторов обязательно использование входящей в комплект крышки. Отсутствие соединительных разъемов требует дополнительной фиксации на стыках - используйте болтовые соединения или сварочные работы. Учитывайте внутренний радиус 75 мм - он влияет на минимальный допустимый радиус изгиба кабеля внутри лотка.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Обеспечивает огнестойкость и устойчивость к экстремальным температурам - от -80 C до +150 C. Цинкование по методу Сендзимира обеспечивает долговечную антикоррозийную защиту даже в агрессивных средах. Климатическое исполнение УХЛ2 позволяет использовать продукцию в закрытых и полуоткрытых зонах с колебаниями температуры и влажности.

Преимущества

• Высокая прочность за счет стальной основы и технологии оцинкования Сендзимира - покрытие нанесено до формования, что гарантирует равномерность и адгезию
• Поддержка широкого температурного диапазона - подходит для холодильных камер и нагреваемых участков
• Огнестойкость снижает риск распространения возгорания вдоль кабельных трасс
• Крышка в комплекте исключает необходимость докупать дополнительные элементы
• Совместимость с существующими лотками Промрукав - легко интегрируется в уже смонтированные системы

Ограничения применения

• Не предназначен для подземной или подводной прокладки - отсутствует степень защиты IP
• Требует жесткой фиксации; не рекомендуется применять в местах с вибрацией без дополнительного демпфирования
• Запрещена эксплуатация при температурах ниже -80 C или выше +150 C - возможна потеря целостности покрытия
• Не подходит для систем с частым снятием крышек - длительная работа с открытой конструкцией снижает срок службы покрытия

Примеры использования

• Разветвление силовой трассы на конвейере в пищевом цехе
• Переход кабелей управления от одного станка к группе датчиков в металлообработке
• Обустройство кабельной трассы в теплом цехе с печными установками
• Прокладка сигнальных линий в логистических комплексах с высокой проходимостью

Практические советы

• При монтаже проверьте соответствие ширины и высоты лотка - 600×100 мм должны точно совпадать с остальными элементами системы
• Используйте антивибрационные прокладки при установке на оборудовании с постоянной нагрузкой
• После сборки убедитесь, что крышка плотно прилегает - щели могут стать точками коррозии
• Для длинных трасс с несколькими ответвителями рассчитывайте суммарную массу кабелей - изделие рассчитано на повышенные нагрузки, но превышение предела может вызвать деформацию
• При замене старого оборудования - сохраните артикул pr16.0639 для заказа запасных частей, так как другие модели могут иметь отличные габариты или тип крепления
