Ответвитель для лотка Т-образ. 200х50 Стандарт с крышкой Промрукав PR16.0638 Строитель

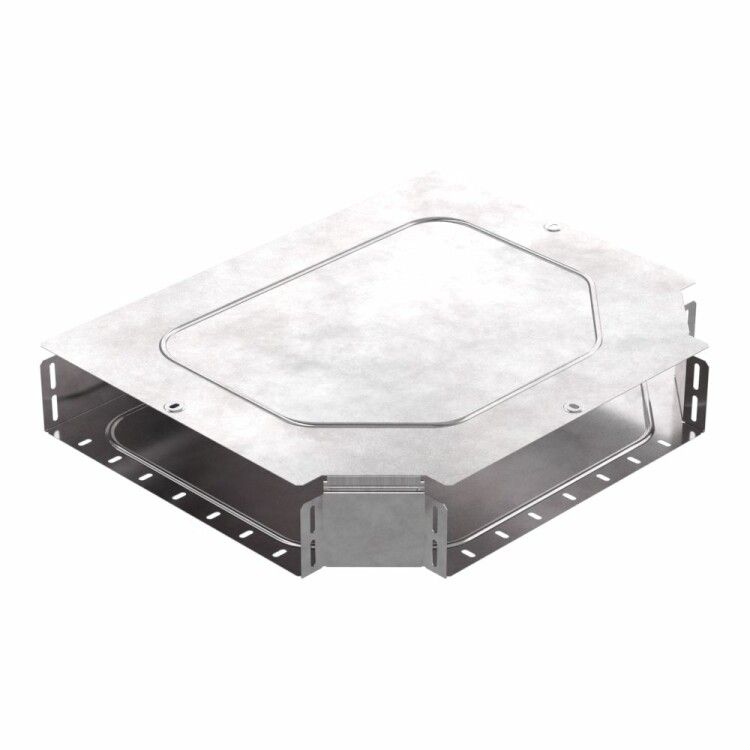

Т-образный ответвитель с крышкой Стандарт 600х80, 200х50 Промрукав - это стальной оцинкованный элемент для организации горизонтального разветвления кабельной трассы в системах открытой укладки. Артикул pr16.0638 подходит для промышленных объектов, где требуется надежная защита кабелей при экстремальных температурах.

Назначение и область применения

Т-образный ответвитель с крышкой Стандарт 600х80, 200х50 Промрукав используется для изменения направления кабельной трассы в горизонтальной плоскости - например, когда основной лоток делает поворот на 90 градусов и продолжается двумя ветвями. Подходит для глухих и перфорированных лотков. Применяется в промышленных помещениях, на производствах, в энергообъектах, на транспорте и других местах с открытым способом прокладки кабелей.

Технические характеристики

• Тип изделия: Тройник горизонтальный
• Габариты: ширина 600 мм, высота 80 мм, боковая ветвь 200×50 мм
• Материал: сталь оцинкованная
• Покрытие: оцинковано по методу Сендзимира (толщина слоя 10–22 мкм)
• Внутренний радиус изгиба: 75 мм
• Температура эксплуатации: от -80 C до +150 C
• Климатическое исполнение: УХЛ2 (для работы в помещении и под навесом)
• Цвет: серый
• Огнестойкость: да
• Нормативный документ: ТУ 25.11.23-001-52715257-2019
• Конструкция: без соединительных разъемов
• Способ монтажа: открытый

Совместимость и монтаж

Т-образный ответвитель с крышкой Стандарт 600х80, 200х50 Промрукав совместим с другими элементами серии Стандарт того же производителя. Монтаж выполняется на опоры или кронштейны с помощью болтовых соединений. Для герметичности и защиты от внешних воздействий в комплект входит крышка - её необходимо закрепить после укладки кабелей. Учитывайте внутренний радиус 75 мм: кабели с жесткими оболочками должны иметь достаточный запас на изгиб. Открытый монтаж требует доступа к устройству для обслуживания - не используйте в труднодоступных зонах.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 25.11.23-001-52715257-2019. Огнестойкость обеспечивает сохранение целостности конструкции при кратковременных тепловых нагрузках. Цинковое покрытие по методу Сендзимира защищает от коррозии даже при повышенной влажности. Климатическое исполнение УХЛ2 гарантирует работу в условиях колебаний температуры и влажности, характерных для промышленных зон.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу
• Долговечность: оцинкование по методу Сендзимира устойчиво к механическим повреждениям и химическим воздействиям
• Работа при экстремально низких и высоких температурах - от -80 C до +150 C
• Встроенная крышка исключает необходимость докупать отдельные элементы для закрытия
• Поддержка крупных кабельных трасс: допускает прокладку множества проводов и кабелей одновременно

Ограничения применения

• Не предназначена для скрытой или buried-установки - только открытый монтаж
• Не рекомендуется использовать в агрессивных средах с постоянным контактом с кислотами, щелочами или морской водой - цинк не выдерживает длительного химического воздействия
• Отсутствие соединительных разъемов требует самостоятельной фиксации к другим элементам системы
• Запрещено применять при температурах ниже -80 C или выше +150 C - возможна потеря прочности материала

Примеры использования

• Разветвление кабельной трассы на участке между двумя станками в цехе
• Переход от главного лотка к группе оборудования в распределительной комнате
• Обустройство кабельной сети на элеваторе, холодильной установке или в печном отделении
• Прокладка силовых и сигнальных кабелей в логистических комплексах с открытыми каналами

Практические советы

• Перед монтажом проверьте соответствие размеров: ширина 600 мм и высота 80 мм должны точно совпадать с вашим лотком
• При использовании в условиях частых температурных скачков убедитесь, что кабели имеют термостойкую изоляцию
• Не затягивайте крепеж слишком сильно - это может деформировать стенки лотка
• Для долговечности регулярно осматривайте место соединения - особенно в сырых помещениях
• Если нужна герметизация, дополнительно применяйте силиконовые уплотнители под крышку
