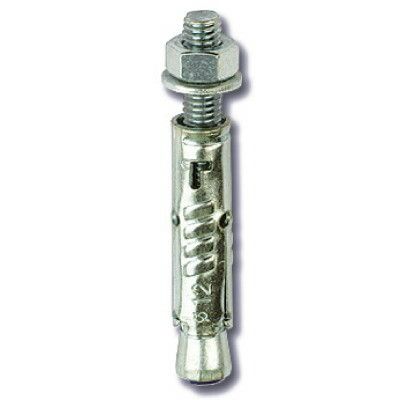

Анкер M5 Combitech M12, 80 мм, со шпилькой DKC CM441274

Анкер со шпилькой М12 от DKC (ДКС), артикул cm441274, предназначен для надежного крепления тяжелых конструкций к плотным основаниям - бетону, камню и полнотелому кирпичу. Этот ударный самосверлящий анкер из стали с цинковым покрытием входит в серию M5 Combitech и обеспечивает высокую механическую прочность и долговечность даже в условиях повышенной влажности.

Назначение и область применения

Анкер со шпилькой М12 используется для фиксации массивных объектов: оборудования на полу, металлических рам, трубопроводов, опор, стоек и других несущих конструкций. Подходит для установки в бетон, натуральный камень и полнотелый кирпич. Применяется в промышленном строительстве, на заводах, в энергетических объектах, логистических терминалах и на объектах ЖКХ. Благодаря самосверлящей способности, исключается необходимость предварительного сверления точного отверстия - достаточно просверлить базовое отверстие минимальной глубины.

Технические характеристики

• Метрическая резьба: М12 (диаметр 12 мм)
• Диаметр отверстия для монтажа: 18 мм
• Минимальная глубина отверстия: 80 мм
• Выдергивающая нагрузка: 26 кН
• Допустимая нагрузка в зоне растяжения: 26 кН
• Материал: углеродистая сталь
• Защитное покрытие: холодное цинкование (цвет - светло-серый)
• Климатическое исполнение: УХЛ(1,5) - температурный диапазон от −40 C до +40 C, допускает работу во влажной среде
• Тип: ударный, самосверлящий, самонарезающий
• Комплектация: шпилька, гайка, пластиковая заглушка

Совместимость и монтаж

Анкер совместим с любыми стандартными гайками М12. Для монтажа требуется перфоратор с насадкой Ø18 мм. Глубина отверстия должна быть не менее 80 мм - меньше нельзя, иначе снижается несущая способность. После сверления удалите пыль из отверстия воздушным потоком или щёткой. Анкер вставляется вручную, затем ударом перфоратора (без вращения) забивается до упора. Шпилька выступает после монтажа - её можно сразу затянуть гайкой. Пластиковая заглушка остаётся на конце до момента сборки - она препятствует попаданию пыли внутрь резьбы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для крепежных систем в промышленных и гражданских объектах. Климатическое исполнение УХЛ(1,5) гарантирует работоспособность в помещениях с колебаниями температуры и влажности. Цинковое покрытие повышает коррозионную стойкость, что важно для помещений с повышенной влажностью - например, вагонных депо, теплиц, пищевых цехов.

Преимущества

• Не требует предварительного сверления резьбы - самонарезающая система экономит время
• Забиваемый тип монтажа - удобен там, где невозможно использовать химические анкеры
• Встроенная гайка и шпилька - не надо докупать комплектующие
• Поддерживает многократный демонтаж и повторную установку без потери прочности
• Цинковое покрытие защищает от ржавчины, продлевая срок службы

Ограничения применения

• Не для пористого бетона, ячеистого бетона (газоблок, пеноблок), пустотелого кирпича - возможен раскол или недостаточное удержание
• Не рекомендуется для динамически нагруженных конструкций без учета вибрационных факторов
• Не следует использовать в местах постоянного контакта с открытой водой - хотя цинк защищает, он не заменяет нержавеющую сталь
• Глубина отверстия ниже 80 мм снижает несущую способность более чем на 40%

Примеры использования

• Крепление станков и прессов к бетонному полу цеха
• Фиксация направляющих конвейеров на стене из полнотелого кирпича
• Установка опор освещения внутри складского помещения
• Монтаж воздуховодов и трубопроводов в техническом коридоре
• Закрепление ограждений и площадок обслуживания на промышленных этажах

Практические советы

• Перед монтажом проверьте диаметр сверла - должен точно соответствовать 18 мм; меньшее отверстие вызывает трещины, большее - снижает силу удержания
• Если отверстие слишком длинное - используйте пробку или заполните лишнее пространство раствором, чтобы избежать провала анкера
• При использовании в сыром месте - после монтажа смажьте резьбу антикоррозийной смазкой
• При частом демонтаже следите за состоянием резьбы на шпильке - при значительном износе замените весь анкер
• Этот анкер - часть серии M5 Combitech, значит, все детали этой серии взаимозаменяемы между собой - можете комбинировать с другими элементами той же линейки
