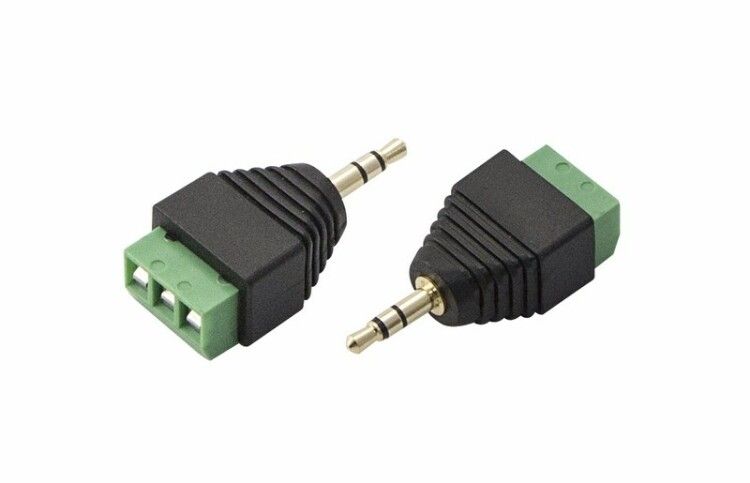

Штекер стерео 3,5 мм с клеммой под винт REXANT 14-0440

Штекер стерео 3,5 мм с клеммной колодкой под винт REXANT (арт. 14-0440) - это надежный разъем для подключения аудиоустройств без пайки. Подходит для замены поврежденных разъемов в наушниках, микрофонах и активной акустике.

Назначение и область применения

Этот штекер используется для подключения аудиооборудования с двухканальным сигналом - наушников, микрофонов, активных и пассивных акустических систем, портативной техники. Применяется там, где требуется быстрая и надежная замена повреждённого разъема без пайки. Особенно удобен при ремонте гарнитур, студийного оборудования и промышленных аудиосистем.

Технические характеристики

• Тип: штекер (папа), стерео, 3-контактный
• Диаметр кабеля: 3,5 мм
• Поперечное сечение кабеля: 3,46 мм2
• Количество полюсов: 2 (левый и правый каналы; третий - общий экран не реализован в этом исполнении)
• Подключение: винтовые зажимы (не требует пайки)
• Материал контактов: медь с цинком (Cu+Zn), оцинкованная поверхность
• Материал корпуса: полиамид (PA), черный цвет
• Степень защиты IP20: защищено от предметов больше 12,5 мм, но не от воды и пыли
• Маркировка полюсов: 1 и 2 - для точного подключения фаз
• Безгалогенный материал: да - безопаснее при возгорании
• Номинальный ток: 0 А - не рассчитан на силовые нагрузки, только для слаботочных аудиосигналов

Совместимость и монтаж

Штекер REXANT 14-0440 совместим с кабелями типа ШВВП, комбинированный провод и витая пара с внешним диаметром до 3,5 мм. Для монтажа:

• Зачистите жилы кабеля на 8–10 мм;
• Вставьте каждую жилу в соответствующий зажим (маркировка 1 и 2);
• Затяните винты до плотного контакта - не переусердствуйте, чтобы не повредить резьбу;
• Проверьте механическую прочность соединения легким потягиванием кабеля.

Не используйте для многожильных кабелей без опрессовки - возможен плохой контакт. Кабели с диаметром более 3,5 мм не подходят - не войдут в зажим.

Безопасность и стандарты

Штекер выполнен из безгалогенного материала, что снижает выделение токсичных веществ при нагреве. Степень защиты IP20 обеспечивает безопасную работу внутри закрытых корпусов, щитов или настольных устройств. Не предназначен для открытого монтажа во влажных средах или на улице.

Преимущества

• Быстрый монтаж без пайки - экономия времени при ремонте и сборке
• Надежное винтовое соединение - меньше рисков, чем у пайки при частых перегибах кабеля
• Оцинкованные контакты - устойчивы к окислению, продлевают срок службы
• Ударопрочный корпус из полиамида - выдерживает механические нагрузки
• Ясная маркировка полюсов - минимизирует ошибки при подключении

Ограничения применения

• Не предназначена для работы с токами выше нескольких миллиампер - только для аудиосигналов
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с брызгами воды
• Не подходит для кабелей с диаметром свыше 3,5 мм
• Не имеет экранирующего контакта - не рекомендован для чувствительных аудиосистем с помехами
• Не рассчитан на постоянные вибрации - лучше использовать в стационарном оборудовании

Примеры использования

• Ремонт наушников с обрывом шнура
• Подключение микрофона к записывающему устройству
• Замена выходного разъема на активной акустической системе
• Сборка DIY-гарнитур для радиостанций или ПК
• Аудиоинтерфейсы в промышленных пультах управления

Практические советы

• Перед установкой проверьте, что кабель точно соответствует диаметру 3,5 мм - слишком толстый не войдет, слишком тонкий будет болтаться
• Для многожильных проводов скрутите жилы и залудите конец - так контакт будет надежнее
• Не затягивайте винты с усилием - пластиковая клемма легко деформируется
• Если разъем используется в месте с частыми движениями кабеля - дополнительно зафиксируйте кабель хомутиком или термотрубкой
• При использовании в профессиональной аппаратуре - убедитесь, что ваша система не требует экранированного разъема (TRRS), этот штекер - TS, только два контакта
