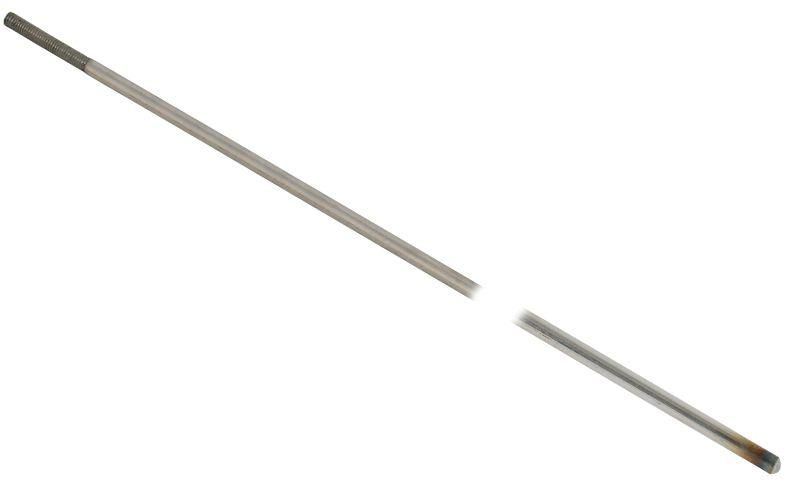

Стержень (электрод) 1м для датчика ДС-ПВТ | OSK-L-1 ONI IEK

Стержень (электрод) 1м для датчика ДС-ПВТ - это проводящий элемент, используемый в составе кондуктометрического датчика уровня ONI (IEK) для контроля наличия жидких сред с электропроводностью. Артикул osk-l-1 подходит для установки в емкостях с неагрессивными к металлу жидкостями, где требуется надежный и простой способ определения уровня.

Назначение и область применения

Стержень (электрод) 1м для датчика ДС-ПВТ работает в паре с одноэлектродным кондуктометрическим датчиком уровня. Он используется для определения момента достижения жидкостью заданной отметки - например, верхнего или нижнего предела. Подходит для контроля уровней воды, растворов солей, масел, спиртов и других проводящих жидкостей, которые не повреждают нержавеющую сталь. Применяется в системах автоматического управления насосами, сигнализацией аварийного уровня, баках хранения и технологических линиях.

Технические характеристики

• Длина: 1 метр
• Материал: нержавеющая сталь - устойчив к коррозии в большинстве неагрессивных сред
• Метод измерения: проводник - уровень фиксируется по замыканию электрической цепи через жидкость
• Рабочий диапазон температур: от -55 C до +250 C - позволяет использовать в экстремальных условиях
• Максимальное рабочее давление: 40 бар - подходит для высоконапорных систем
• Тип резьбы: метрическая - обеспечивает стандартизированную установку в фланцах и корпусах
• Требует внешнюю электронику - датчик ДС-ПВТ сам по себе не выдает сигнал; нужен преобразователь или контроллер

Совместимость и монтаж

Стержень (электрод) 1м для датчика ДС-ПВТ совместим исключительно с датчиками серии ДС-ПВТ производства ONI (IEK). Для монтажа необходимо:

• Использовать резьбовое соединение соответствующего размера - проверьте шаг и диаметр резьбы на входном отверстии емкости
• Обеспечить герметичность с помощью подходящего уплотнения (например, резинового кольца или ленты ФУМ)
• Заземлить корпус датчика и электронный модуль согласно требованиям безопасности
• Не допускать механических нагрузок на стержень - он не рассчитан на восприятие усилий, кроме собственного веса и гидростатического давления

Безопасность и стандарты

Стержень (электрод) 1м для датчика ДС-ПВТ изготовлен в соответствии с требованиями к материалам, применяемым в промышленной автоматизации. Нержавеющая сталь соответствует нормам для контакта с пищевыми и технологическими жидкостями. Электрическая безопасность обеспечивается за счет правильного заземления и использования сертифицированной внешней электроники. Сам стержень не имеет внутренних токоведущих частей - он является просто проводником, поэтому не требует специальной сертификации как самостоятельное устройство.

Преимущества

• Высокая долговечность благодаря материалу - нержавеющая сталь не ржавеет в большинстве сред
• Широкий температурный диапазон - можно применять как в холодильных камерах, так и в горячих технологических процессах
• Простота конструкции - нет движущихся деталей, что снижает риск отказа
• Низкая стоимость обслуживания - при необходимости легко заменяется
• Стандартная резьба - совместима с типовыми фланцами и переходниками

Ограничения применения

• Подходит только для жидкостей с достаточной электропроводностью - не работает с дистиллированной водой, маслом, бензином, этиловым спиртом без примесей
• Не предназначена для агрессивных сред: кислот, щелочей, солей меди и хлора - возможна коррозия поверхности
• Требует подключения внешней электроники - нельзя использовать как автономный датчик
• Не рекомендован для сред с большим количеством осадка или вязких веществ - они могут покрывать стержень и вызывать ложные срабатывания
• Длина 1 м - не подходит для глубоких емкостей свыше 1 метра без дополнительных решений

Примеры использования

• Автоматическое управление подачей воды в теплообменники
• Сигнализация низкого уровня в баках с антифризом на производстве
• Контроль заполнения резервуаров с моющими растворами в мойках оборудования
• Фиксация уровня вода/масло в системах смазки станков
• Аварийная остановка насоса при переливе в емкости с раствором соли

Практические советы

• Перед установкой проверьте, чтобы резьба на стержне (электроде) 1м для датчика ДС-ПВТ точно совпадала с резьбой в отверстии емкости - не используйте адаптеры без гарантии герметичности
• При монтаже в емкости с высоким давлением обязательно используйте уплотнительные кольца из термостойкой резины
• Частые ложные срабатывания? Убедитесь, что жидкость действительно проводит ток - измерьте её удельную проводимость мультиметром
• При длительной работе при температурах выше 180 C периодически проверяйте состояние поверхности стержня - возможна оксидация
• Не закручивайте стержень слишком сильно - это может деформировать резьбу и испортить датчик ДС-ПВТ
• Замените стержень (электрод) 1м для датчика ДС-ПВТ при появлении следов эрозии, трещин или значительного налета, который невозможно удалить
