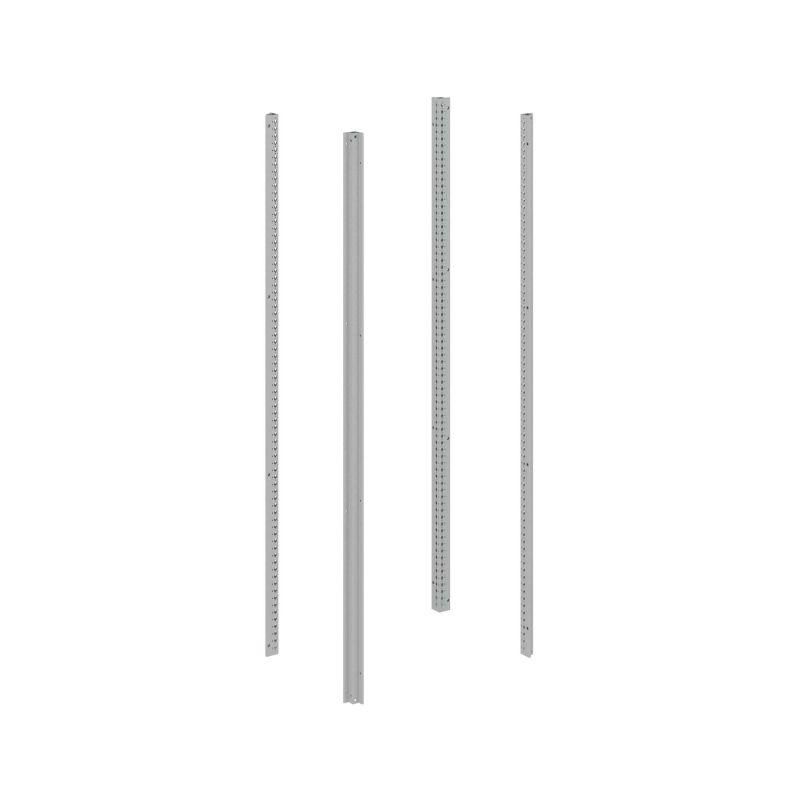

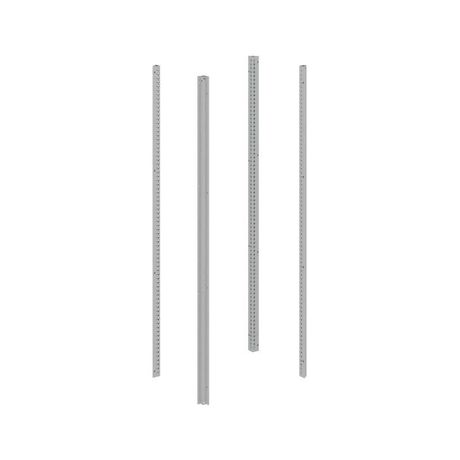

Стойка вертикальная для шкафов CQE N В=1800мм (уп.4шт) DKC R5NKMN18 ДКС

Стойки вертикальные для шкафов CQE N высотой 1800 мм, 4 шт., цвет RAL7035 - это базовые элементы каркаса для сборки промышленных шкафов управления. Бренд DKC (ДКС) предлагает эти стойки как часть серии RAM block, где каждая деталь продумана для надежной работы в условиях автоматизации и релейной защиты.

Назначение и область применения

Стойки вертикальные для шкафов CQE N используются для формирования жесткого металлического каркаса шкафов, в которые монтируются устройства автоматизации, реле, контакторы, модули ввода-вывода и другое электрооборудование. Подходят для сборки шкафов в промышленных помещениях, на заводах, в энергообъектах, на транспорте и в других местах, где требуется защищённая и долговечная конструкция. Четыре стойки в комплекте позволяют собрать полноценный четырёхугольный каркас шкафа.

Технические характеристики

• Высота: 1800 мм
• Тип профиля: 50 мм (вертикальный профиль с перфорацией)
• Материал: сталь толщиной 1,5 мм с оцинковкой
• Покрытие: порошковое, цвет RAL7035 (серый)
• Способ крепления: винтовое через отверстия в профиле
• Перфорация: двойной уровень - позволяет фиксировать оборудование на любой высоте без ограничений
• Нагрузка на каркас: до 1 тонны
• Нагрузка на монтажную плату: до 600 кг
• Нагрузка на двери: до 100 кг
• Сейсмостойкость: 9 баллов
• Вибростойкость: класс M40
• Степень защиты шкафа при сборке: IP65 (благодаря непрерывному уплотнителю)

Совместимость и монтаж

Стойки вертикальные для шкафов CQE N совместимы со всеми компонентами серии RAM block: передними и задними панелями, крышками, основаниями и кронштейнами. Каждая стойка имеет ряд отверстий для винтового крепления - это позволяет использовать любые стандартные крепёжные элементы. Петли дверей устанавливаются снаружи стоек - это ускоряет сборку и исключает риск повреждения внутренних компонентов. Установка происходит в следующем порядке: сначала крепятся нижние и верхние рамы, затем стойки фиксируются винтами, после чего монтируются панели.

Безопасность и стандарты

• Соответствует требованиям безопасности для промышленного оборудования
• Имеет свидетельства Российского морского регистра судоходства (РМРС) и Российского речного регистра (РКО)
• Подтверждена сейсмостойкость 9 баллов - допущены к использованию в зонах повышенной сейсмической активности
• Виброустойчивость соответствует классу M40 - подходят для установки на вибрирующих объектах (например, насосные станции, компрессоры)

Преимущества

• Две линии перфорации позволяют свободно регулировать расположение оборудования - нет необходимости выбирать между заранее заданными уровнями
• Сварной каркас крыши и основания увеличивает жёсткость всей конструкции, снижая деформацию при нагрузках
• Система предфиксации панелей упрощает и ускоряет сборку - панели фиксируются без дополнительных инструментов
• Порошковое покрытие устойчиво к царапинам, коррозии и механическому воздействию
• Готовый ассортимент аксессуаров (крепеж, направляющие, кронштейны) позволяет собрать шкаф полностью из одной серии
• Производитель гарантирует быстрые сроки поставки и наличие большого складского запаса

Ограничения применения

• Не предназначены для наружной установки без герметичного шкафа - сами стойки не имеют внешней защиты от осадков
• Требуют точного выравнивания при монтаже; неравномерная установка может вызвать перекос панелей
• Не рекомендованы для использования в средах с постоянным воздействием кислот, щелочей или растворителей - хотя покрытие устойчиво, длительный контакт с химией может повредить его
• Максимальная нагрузка на монтажную плату - 600 кг; превышение может привести к прогибу или деформации

Примеры использования

• Электрощиты управления насосными станциями на водоканалах
• Щиты релейной защиты на подстанциях и распределительных пунктах
• Контроллерные шкафы на конвейерах и производственных линиях
• Аппаратные комнаты в морских и речных судах (соответствие РМРС и РКО)
• Автоматические системы управления в пищевой и химической промышленности

Практические советы

• При заказе всегда берите комплект из 4 стоек - одна стойка не используется самостоятельно
• Проверьте посадочные отверстия на соответствие вашему крепежу - шаг перфорации стандартизирован, но важно выбрать правильный диаметр винтов
• Для максимальной жёсткости используйте сварные рамы и основание от той же серии - они рассчитаны на одинаковую нагрузку
• При монтаже дверей обязательно используйте отверстия с наружной стороны стоек - так легче добиться плотного прилегания и сохранить уплотнитель
• Если планируете тяжёлое оборудование (более 400 кг на плату), дополнительно усильте конструкцию горизонтальными перемычками
• Сохраняйте оригинальные уплотнители - замена на сторонние может снизить степень защиты IP65
