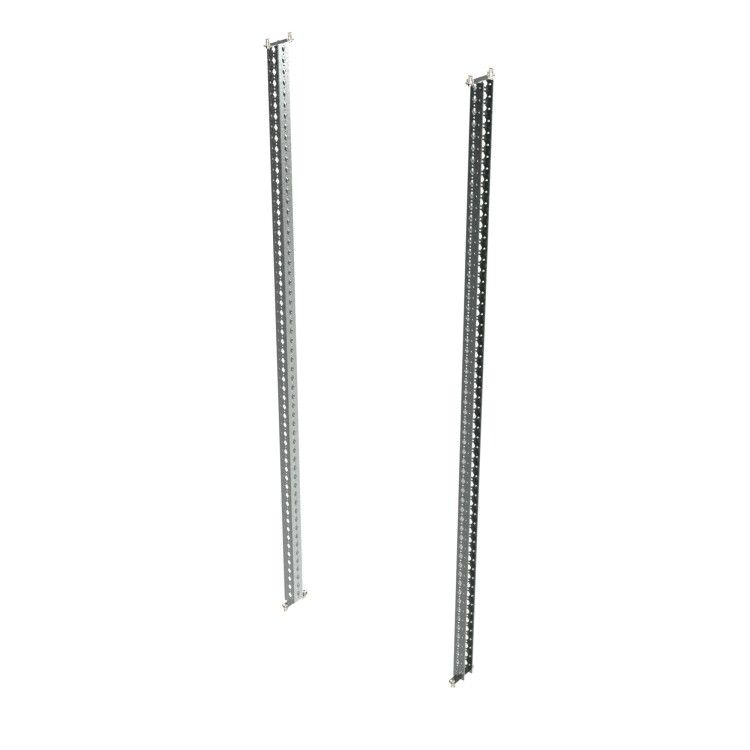

Стойка вертикальная дополнительная В=1800мм (1521мм) (уп.2шт) DKC R5NMVE18M ДКС

Стойка вертикальная дополнительная В=1800 мм (1521 мм), комплект 2 шт. от DKC (ДКС), артикул r5nmve18m, используется для установки оборудования внутри шкафов серии CQE N с увеличенной глубиной. Комплект из двух стоек обеспечивает надёжную фиксацию модульных блоков и элементов секционирования.

Назначение и область применения

Стойка вертикальная дополнительная применяется исключительно для внутренней сборки шкафов управления типа CQE N, у которых глубина превышает 400 мм. Она служит основой для крепления устройств автоматизации - контакторов, реле, преобразователей частоты, модулей ввода/вывода. Устанавливается параллельно основным направляющим профилям шкафа, позволяя распределить нагрузку и освободить центральное пространство.

Технические характеристики

• Высота: 1800 мм (полная), рабочая высота: 1521 мм - доступная зона для монтажа оборудования;
• Материал: сталь - прочная, жесткая конструкция, устойчивая к деформациям;
• Тип компонента: монтажный кронштейн - предназначен для фиксации на боковые стенки шкафа;
• Комплектация: две стойки в одном наборе - достаточно для одного шкафа;
• Подходит для шкафов высотой 1800 мм - совпадает со стандартными габаритами серий CQE N.

Совместимость и монтаж

Стойка вертикальная дополнительная совместима только с шкафами серии CQE N глубиной более 400 мм. Монтаж выполняется на предварительно подготовленные отверстия в боковых панелях шкафа с помощью болтов M6. Каждая стойка имеет регулярно расположенные отверстия под стандартные DIN-рейки и крепёжные планки. Перед установкой проверьте соответствие шага отверстий на стойке и на корпусе шкафа - они должны точно совпадать.

Преимущества

• Увеличивает полезную площадь для монтажа оборудования без изменения внешних габаритов шкафа;
• Обеспечивает равномерное распределение веса тяжёлых компонентов между двумя опорами;
• Изготовлена из стали - выдерживает механические нагрузки и вибрацию в промышленной среде;
• Не требует специальных инструментов для установки - работает с обычным набором слесарного инструмента.

Ограничения применения

• Не для шкафов глубиной менее 400 мм - не будет хватать места для установки;
• Не предназначена для самостоятельного крепления вне шкафа - является внутренним компонентом системы;
• Не рекомендовано использовать в условиях повышенной коррозии без дополнительной защиты - материал не покрыт антикоррозийным слоем;
• Рабочая высота 1521 мм ограничивает возможность установки очень длинных устройств - максимальная длина оборудования должна быть меньше этого значения.

Примеры использования

• Шкаф управления насосной станцией - крепление частотных преобразователей и терморегуляторов;
• Линия конвейера с PLC-панелями - размещение контроллеров и интерфейсов рядом с силовой частью;
• Автоматизированный участок производства - организация плотного монтажа множества реле и блоков питания;
• Энергоэффективные объекты - использование в шкафах с большим количеством устройств защиты и контроля.

Практические советы

• Перед заказом убедитесь, что ваш шкаф именно CQE N с глубиной >400 мм - другие модели не поддерживают эту стойку;
• Проверьте наличие свободного места за основными рейками - стойка занимает около 90–100 мм глубины;
• При использовании тяжёлых устройств (например, больших преобразователей) дополнительно закрепите их через нижние отверстия стойки;
• Не используйте стойку как несущую раму для всей массы шкафа - она лишь дополняет систему крепления;
• Артикул r5nmve18m всегда заказывается комплектом из двух единиц - одна стойка недостаточна для правильной работы.
