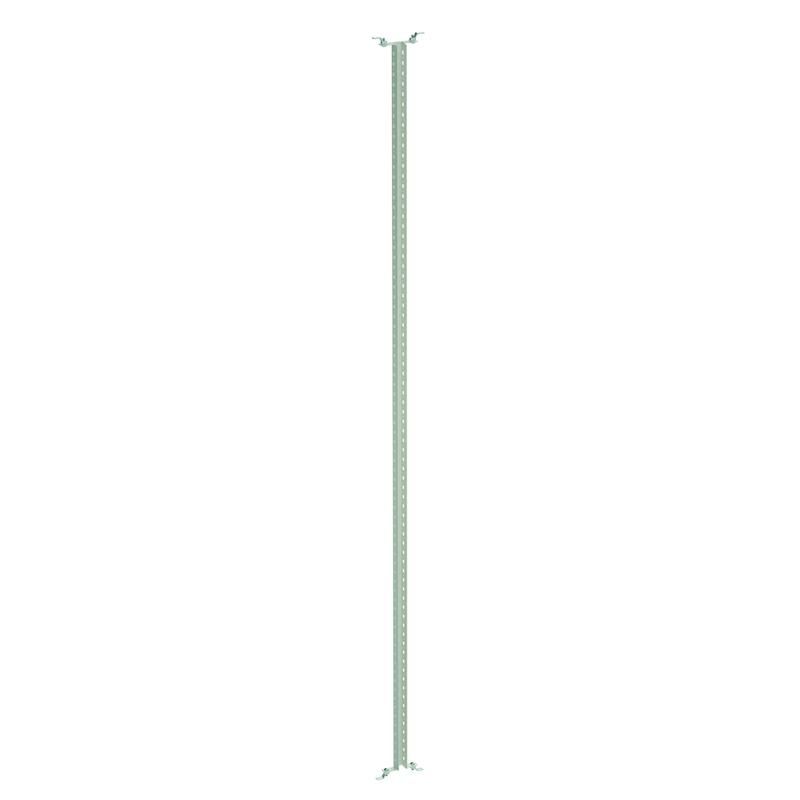

Стойка задняя для шкафов CQE N, В=2200 мм, комплект 1 шт. | R5NPH22 DKC ДКС

Стойка задняя для шкафов CQE N, высота 2200 мм, комплект 1 шт. от бренда DKC (ДКС) - металлическая опора, предназначенная для укрепления задней части шкафа и фиксации внутренних элементов. Артикул r5nph22 используется в сборке распределительных щитов и промышленных корпусов серии RAM power.

Назначение и область применения

Стойка задняя для шкафов CQE N служит дополнительной вертикальной опорой внутри шкафа. Она обеспечивает жесткую фиксацию перегородок, креплений для оборудования и кабельных трасс. Применяется исключительно в шкафах серии CQE N высотой 2200 мм. Увеличивает устойчивость конструкции при установке тяжелых устройств на заднюю стенку - например, терминалов, модулей автоматики или распределительных планок.

Технические характеристики

• Тип изделия: стойка задняя вертикальная
• Высота: 2200 мм
• Материал: сталь
• Исполнение: монтажный уголок
• Цвет: естественный цвет (без покрытия)
• Комплектация: 1 шт. (одна стойка)
• Серия совместимости: RAM power
• Производитель: DKC (ДКС)
• Артикул: r5nph22

Совместимость и монтаж

Стойка задняя для шкафов CQE N, высота 2200 мм, комплект 1 шт. устанавливается только в шкафы серии CQE N с соответствующей высотой. Крепится к задней стенке шкафа с помощью болтов или заклепок через предварительно подготовленные отверстия. Монтажный уголок позволяет легко выставить положение стойки по уровню. Для надежного соединения рекомендуется использовать крепеж того же класса прочности, что и основной корпус шкафа. Не требует специальных инструментов - достаточно отвертки и ключа.

Преимущества

• Усиливает жесткость всей конструкции шкафа, особенно при нагрузках на заднюю часть
• Обеспечивает точную фиксацию перегородок и направляющих, снижает риск деформаций
• Совместима с заводскими системами крепления шкафов CQE N
• Не требует доработки - готова к установке из коробки
• Поддерживает стандартизированную сборку в рамках серии RAM power

Ограничения применения

• Не подходит для шкафов других серий или высоты менее/более 2200 мм
• Не имеет антикоррозийного покрытия - не рекомендуется для использования во влажных или агрессивных средах без дополнительной защиты
• Не является несущей конструкцией для веса свыше 80–100 кг; для тяжелого оборудования требуется дополнительная поддержка
• Не применяется в качестве передней или боковой стойки

Примеры использования

• Фиксация DIN-рейки с PLC-модулями в промышленном шкафе
• Установка кабельных каналов и зажимов для проводов в центре управления
• Поддержка трансформаторов, дросселей или выпрямителей, смонтированных на задней стенке
• Сборка шкафов в системах автоматизации на заводах, в энергообъектах и на транспорте

Практические советы

• Перед монтажом проверьте соответствие высоты стойки и шкафа - даже 5 мм расхождения могут помешать установке перегородок
• Если шкаф будет установлен в помещении с повышенной влажностью, обработайте поверхность стойки противокоррозийным составом
• При использовании нескольких стоек - выставляйте их строго параллельно друг другу, чтобы избежать перекоса внутренних элементов
• Рекомендовано применять вместе с другими элементами серии RAM power - так достигается максимальная совместимость и долговечность сборки
• Запасной комплект можно заказать по артикулу r5nph22 - он всегда доступен в наличии у официальных дилеров DKC
